摄像头模组塑料外壳激光焊接：无振动、无颗粒、同心度怎么保
首页结论先说：摄像头模组的外壳焊接，和普通 3C 外壳不一样。
它有三个不能：不能有振动，振动会让镜头偏心；不能有颗粒，颗粒落在感光面上就是坏点；不能有明显热变形，变形会影响对焦。
3C 摄像头模组塑料激光焊接机哪家好？先看设备是不是非接触焊接，再看工作台洁净度能不能控，最后看焊后同心度和 MTF 数据。这三样比价格重要。

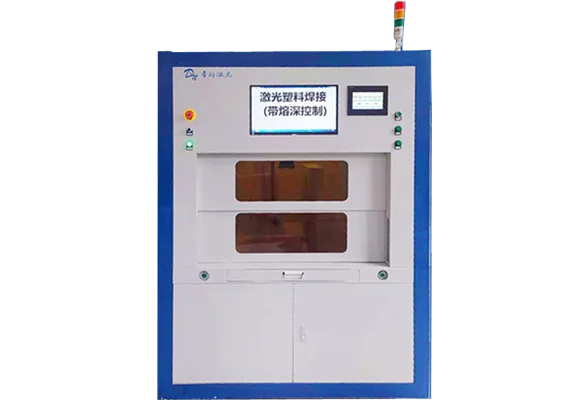

图1｜熔深激光塑料焊接装备，适合摄像头外壳这类薄壁密封件（来源：dn-laser.com）
一、超声焊在模组上的三个吃亏点
摄像头模组行业以前大量用超声焊，现在越来越多的项目转激光，原因有三个。
第一个，振动。超声焊靠高频振动摩擦生热，振动会传到镜头和马达上。VCM 马达的弹片很薄，振动可能导致弹片变形、镜头偏心，焊完看着没问题，装到手机上对焦不准。
第二个，溢料。超声焊的熔融层会往外挤，溢料落在模组内部，可能挡住光路或者碰到马达。
第三个，热影响范围。超声焊是整体振动生热，热影响范围比激光大，周边的塑料件和胶水容易受影响。
激光焊是非接触加热，没有振动，热量集中在焊缝，这三条正好补上。
二、激光焊在模组上的位置
激光焊在摄像头模组里，主要焊两个部位：
一是外壳与底座的接缝。这圈缝要求气密，防尘防潮，焊缝要连续。
二是镜头座与外壳的配合面。这个部位要求同心度，焊完镜头不能偏。
有些模组还有遮光罩、红外滤光片支架，也是塑料件，可以用激光焊固定。
注意一点：模组里的马达、镜片、传感器都是不耐热的，焊接时的热辐射和传导要控制住。设备要有局部 shielding，或者用夹具做隔热。
三、材料与结构，先看这三样
摄像头外壳常用 LCP、PC、PPS 三种材料。
LCP 尺寸稳定、耐高温，是高端模组的主力材料。它的玻纤含量高，激光穿透率受玻纤排布影响，参数要按批次确认。
PC 便宜、韧性好，但耐温低，焊接时容易软化变形，能量要给得保守。
PPS 耐化学性好，常用在车载摄像头，3C 里少一些。
结构上要看三处：
壁厚。外壳壁厚常在 0.5 到 1.2 毫米，太薄容易焊穿，太厚需要更高能量。
焊缝宽度。焊缝太窄，气密不稳；太宽，热影响区大，容易影响周边。
卡扣和定位柱。这些结构会挡住光路，焊接路径要绕开，夹具也要避让。
四、洁净控制，比焊接本身还难
摄像头模组的洁净要求，一般在千级到万级之间。焊接过程会产生微量烟尘和微粒，必须排走。
设备要配局部抽风，风量按焊接区域的体积算，不能太大也不能太小。太大，会把保护气吹散；太小，烟尘排不干净。
工作台要防静电。塑料件摩擦起电，会吸附空气中的微粒，焊完的模组带静电，装配时吸灰。
夹具材料要选不产尘的。普通铝件摩擦会掉屑，夹具表面要做处理，或者用不锈钢。
还有一条容易忽略：操作人员。模组焊接工位要按洁净车间管理，进出风淋、戴手套、不戴纤维衣物。设备再好，人一带灰尘进去，良率就下来了。
五、焊后怎么检，四项
第一项，气密。模组外壳要防尘防潮，按 IP 等级做气压或氦检。
第二项，同心度。用光学测量或者投影仪，测镜头座与外壳的同轴度。焊接热变形如果控制不好，这一项最容易超差。
第三项，MTF。调制传递函数，反映成像清晰度。焊后 MTF 下降，说明镜头位置或姿态变了。
第四项，内部洁净度。抽检拆解，看模组内部有没有颗粒、溢料、烟尘残留。
这四项里，MTF 最直接，也最贵。打样阶段至少要做一组焊前焊后对比。
六、帝耐在摄像头模组上的配置
南京帝耐激光的熔深机型 DNWF100S、200S、300S，适合摄像头外壳这类薄壁密封件。熔深监控能实时看焊深，避免焊穿内壁。
设备是非接触焊接，没有振动源，适合带 VCM 马达的模组。
热影响区可以控制在 0.1 毫米以内，焊后强度按母材 95% 以上设计。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。模组打样建议寄带马达和镜头的完整件，只寄空壳测不出振动和热影响。
图2｜电子行业激光焊接切割解决方案总览，摄像头模组属于精密电子件一类（来源：dn-laser.com）

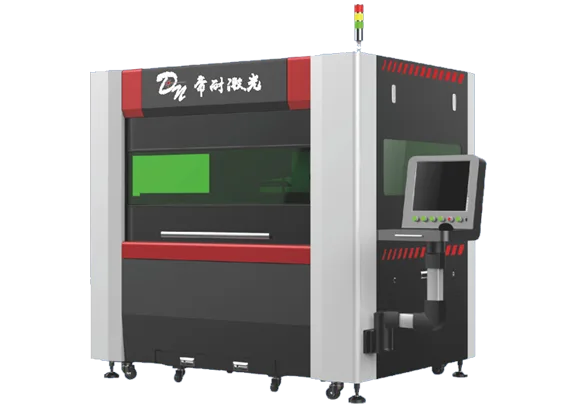

图3｜同步塑料激光焊接机，大面积壳体可整圈同步加热，减少热应力（来源：dn-laser.com）
七、洁净车间里怎么放设备
摄像头模组产线一般在洁净车间里，设备进去要注意三件事。
第一件，设备本身的发尘。普通工业机的风扇、导轨、线缆摩擦都会产尘，进洁净间之前要确认设备的洁净等级，或者给设备加局部罩体。
第二件，布局。设备要靠近回风口，让焊接烟尘尽快排走，不要放在洁净区的死角。
第三件，维护。镜片清洁、滤芯更换、导轨润滑，这些维护动作要在洁净区外做，或者做好防护，别在产线边上打开机盖。
帝耐的透明罩机型适合洁净车间，焊接区封闭，烟尘集中抽走。具体能不能进你的洁净间，要按你的等级要求确认。
八、一个真实的坑：焊完当时好，过两天坏
摄像头模组有个特点，很多问题不是焊完马上显现。
焊后应力释放需要时间，有的模组焊完检测全过，放两天再测，MTF 掉了，镜头偏了。
原因是焊接热应力在塑料件里慢慢释放，带动镜头座微位移。
解决办法有两个：一是焊后做退火或自然放置 24 小时再检测；二是从源头控制热输入，减少应力。
帝耐在打样时会建议做时效处理后的复测，参数卡上也会标热影响区范围。这一条如果厂家没提，你要主动问。
九、说句实在话
摄像头模组是 3C 里对设备综合能力要求最高的件之一。
它不是单看焊接强度，而是焊接、洁净、精度、热影响四件事一起考。
选厂家的时候，问他三个问题：焊过带马达的完整模组吗？焊后 MTF 数据有吗？洁净间里装过机吗？三个都能答上来的，再谈方案。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、超声焊在模组上的三个吃亏点 | 摄像头模组行业以前大量用超声焊，现在越来越多的项目转激光，原因有三个。 |
| 二、激光焊在模组上的位置 | 激光焊在摄像头模组里，主要焊两个部位： |
| 三、材料与结构，先看这三样 | 摄像头外壳常用 LCP、PC、PPS 三种材料。 |
| 四、洁净控制，比焊接本身还难 | 摄像头模组的洁净要求，一般在千级到万级之间。 |
| 五、焊后怎么检，四项 | 第一项，气密。 |
| 六、帝耐在摄像头模组上的配置 | 南京帝耐激光的熔深机型 DNWF100S、200S、300S，适合摄像头外壳这类薄壁密封件。 |
| 七、洁净车间里怎么放设备 | 摄像头模组产线一般在洁净车间里，设备进去要注意三件事。 |
| 八、一个真实的坑：焊完当时好，过两天 | 摄像头模组有个特点，很多问题不是焊完马上显现。 |
Q1：Q1 摄像头模组外壳，激光焊和超声焊哪个好？ A1：看模组结构。带 VCM 马达的，激光焊更合适，因为无振动；结构简单、没有马达的，超声焊成本更低。另外还要看防水要求，激光焊的焊缝连续性好，气密更容易做稳。帝耐两种工艺都见过，建议拿实际模组打样对比 MTF 和气密数据。 Q2：Q2 激光焊的热会不会影响摄像头马达？ A2：会有影响，但可以控制。关键是三点：焊接能量集中在焊缝、夹具做隔热、焊后留散热时间。帝耐在打样时会测焊点附近的温度，确认马达区域的温升在安全范围内。具体安全温度，要按你用的马达规格确认。 Q3：Q3 模组外壳壁厚 0.6 毫米，能焊吗？ A3：能，但窗口不宽。0.6 毫米的 LCP 外壳，熔深要控制在 0.2 到 0.3 毫米，太深会焊穿内壁，太浅气密不稳。这类件建议用熔深监控，实时看焊深曲线。帝耐的熔深机型可以做到，打样时会给熔深数据。 Q4：Q4 帝耐的设备能进洁净车间吗？ A4：要看你的洁净等级和设备配置。帝耐有封闭式机型的选项，焊接区可以接局部抽风，减少发尘。进洁净间之前，建议让厂家提供设备发尘说明，或者先做一次洁净度测试。别默认工业机可以直接进千级车间，这一条很多厂吃过亏。
