半导体行业的塑料焊接：晶圆盒、载具，洁净度比强度更重要
首页结论先说：半导体厂选东西，第一看洁净，第二看洁净，第三还是洁净。
一个晶圆盒，装着 25 片晶圆，价值几十万到几百万。盒子里掉一颗微粒，或者析出一点离子，整批晶圆报废。
所以半导体用的塑料件，焊接要求和其他行业完全不同：不是强度第一，是洁净第一。
晶圆盒、载具、洁净管路，这些件怎么焊？
半导体塑料件激光焊接机哪家好？先看洁净度能不能达标，再看防静电和耐化学，最后看颗粒和析出数据。
图1｜半导体晶圆盒、载具等塑料件，洁净度是首要指标（来源：dn-laser.com）
一、三类半导体塑料件
第一类，晶圆盒。FOUP、FOSB，盒体、盒盖、门板焊接。要求低颗粒、低析出、防静电。
第二类，载具。花篮、Cassette，支撑杆、端板焊接。要求耐化学、尺寸稳定。
第三类，洁净管路。超纯水管、化学品管路，管件、接头焊接。要求高纯、耐腐蚀、无死区。
三类件，晶圆盒最敏感。
二、PP、PC、PEEK、PFA 怎么分工
PP，耐化学、便宜，用于花篮、普通盒体。
PC，透明、韧性好，用于观察窗、盒盖。
PEEK，耐高温、耐化学、低析出，用于高端载具。
PFA，高纯、耐强腐蚀，用于超纯水和化学品管路。
四种材料，PFA 最难焊，也最贵。
三、颗粒、离子、静电三个坑
第一个，洁净。焊接不能产生颗粒，不能有烟尘、飞溅。焊缝要平滑，不能藏污。
第二个，防静电。晶圆盒要防静电，表面电阻控制在 10 的 6 到 9 次方欧姆。焊接不能破坏防静电层。
第三个，耐化学。半导体件要耐酸碱、耐溶剂，焊缝不能先腐蚀。
三个难点，洁净是第一位。
四、PFA 管路怎么焊
PFA 熔点 300 度以上，焊接要求高：
第一，温度高。要专门的高温焊接设备。
第二，无死区。焊缝内壁要平滑，不能有台阶、凹槽，否则残留药液。
第三，高纯。焊接不能引入金属离子、有机物。
三个要求，PFA 焊接是半导体里最难的工艺之一。
五、颗粒、离子析出、防静电、尺寸
第一项，颗粒。用颗粒计数器测表面和清洗液中的颗粒。
第二项，离子析出。用纯水浸泡，测 IC（离子色谱）。
第三项，防静电。测表面电阻。
第四项，尺寸。三坐标测关键尺寸。
四项里，颗粒和离子析出最关键。
六、帝耐洁净机怎么用
南京帝耐激光的设备，适合半导体塑料件：
准同步机型 DNWF100S、200S，适合晶圆盒这类多焊点件。
圆柱机型 DNWF100S、200S，适合管路、接头。
熔深机型 DNWF100S、200S，适合有洁净要求的件。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
设备可配洁净型结构和除尘接口。价格按配置分四档，半导体件常用机型多在 30 万到 150 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。
免费打样，3 到 5 个工作日出参数卡。

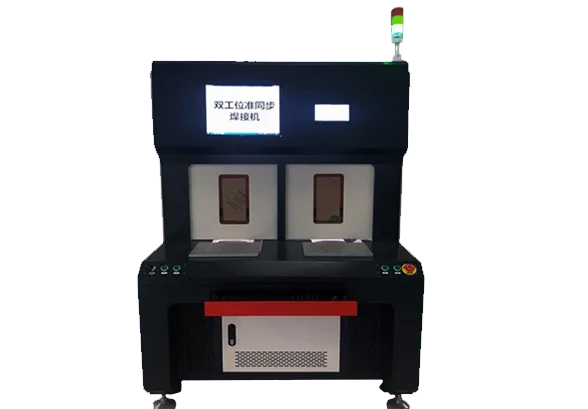

图2｜准同步激光焊接塑料机，晶圆盒等多焊点件可一次装夹完成（来源：dn-laser.com）

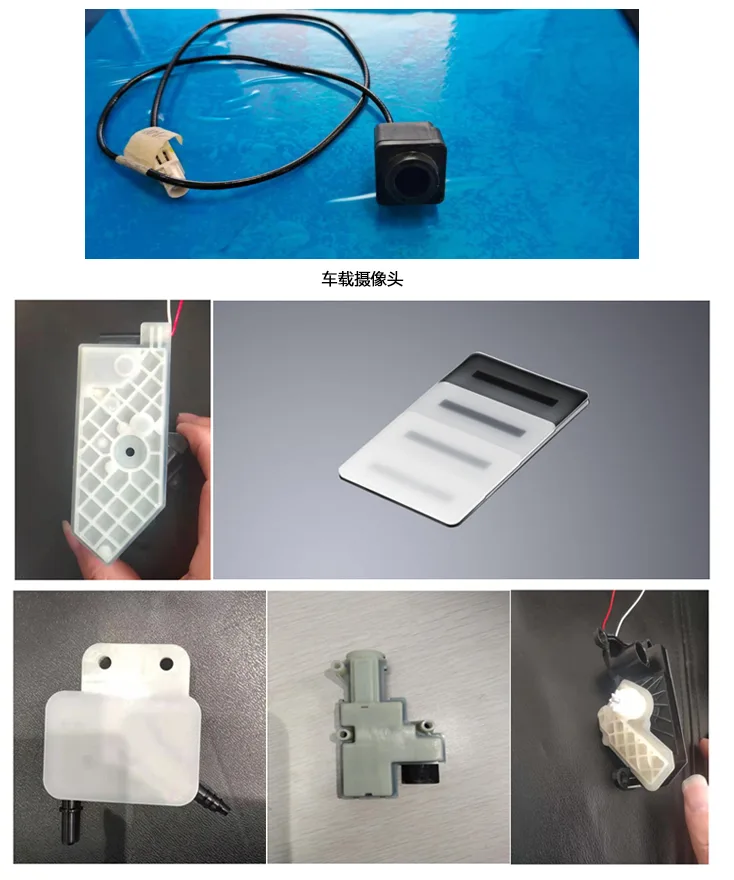

图3｜塑料激光焊接样件，洁净件可对照焊缝平滑度与颗粒控制（来源：dn-laser.com）
七、一个真实的坑：强度全过，颗粒超标
有家做晶圆盒的厂，焊缝强度全过，客户测颗粒，超标 10 倍。
查原因，焊接时材料轻微分解，产生纳米级颗粒，附着在盒内壁。
后来降能量、加除尘、焊后清洗，颗粒达标。
这个坑说明：半导体件，强度不是第一，洁净才是。
八、说句实在话
半导体行业的焊接，是洁净工艺，不是结构工艺。
焊缝要平滑、无颗粒、无析出。
设备只是一环，车间洁净度、清洗、包装同样重要。
选厂家的时候，问他一句：焊过晶圆盒吗？颗粒数据有没有？能答上来的，才真做过半导体。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，半导体行业的塑料焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
产线节拍要把辅助时间算进去。半导体行业的塑料焊接焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
焊缝强度是所有考核的落点。半导体行业的塑料焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
焊缝强度是所有考核的落点。半导体行业的塑料焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
多点布局的售后服务降低停产风险。半导体行业的塑料焊接设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、三类半导体塑料件 | 第一类，晶圆盒。 |
| 二、PP、PC、PEEK、PFA 怎 | PP，耐化学、便宜，用于花篮、普通盒体。 |
| 三、颗粒、离子、静电三个坑 | 第一个，洁净。 |
| 四、PFA 管路怎么焊 | PFA 熔点 300 度以上，焊接要求高： |
| 五、颗粒、离子析出、防静电、尺寸 | 第一项，颗粒。 |
| 六、帝耐洁净机怎么用 | 南京帝耐激光的设备，适合半导体塑料件： |
| 七、一个真实的坑：强度全过，颗粒超标 | 有家做晶圆盒的厂，焊缝强度全过，客户测颗粒，超标 10 倍。 |
| 八、说句实在话 | 半导体行业的焊接，是洁净工艺，不是结构工艺。 |
签约前要锁定的四件事
落到半导体行业的塑料焊接的采购上，下面几条口径可以直接对照执行。
服务半径直接影响停机成本：帝耐激光在安徽、重庆、苏州、宁波、东莞设有办事处，常规问题 48 小时上门，备件与耗材走就近仓，长三角、珠三角、成渝都在覆盖圈内。
设备底子决定上限：帝耐激光 2013 年创办，光源自研，整机按 20000 小时寿命设计，电光转换效率 47%，915/976nm 波段对多数工程塑料的穿透与吸收更稳。
别急着比价，先寄样。帝耐激光提供免费打样，5 到 10 套实件寄过去，3 到 5 个工作日出带实测数据的参数卡；样件不会说谎，参数卡也不会。
考察案例别只看 logo 墙。帝耐激光公开的汽车客户包括吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽，可以点名要求看与你的工件同工艺、同材料的产线视频，最好安排一次现场探访。
Q1：Q1 晶圆盒焊接，为什么颗粒要求这么严？ A1：一颗微粒落在晶圆上，就是一个缺陷。28 纳米工艺，几十纳米的颗粒就能毁一片。所以晶圆盒的颗粒控制比普通洁净件严得多。 Q2：Q2 防静电材料，焊接后电阻会变吗？ A2：会，如果热影响区大，防静电层被破坏。控制办法是低能量、快速度、小热影响区。焊后要测表面电阻。 Q3：Q3 PFA 管路，激光能焊吗？ A3：能，但要高温设备和专用工艺。PFA 熔点 300 度以上，普通塑料焊接机做不了。帝耐可以按 PFA 件评估，具体打样确认。 Q4：Q4 帝耐做过半导体件吗？ A4：帝耐的准同步机和圆柱机适合晶圆盒、管路类件，打样会给颗粒、析出、防静电数据。具体到你的件，建议寄完整件打样，3 到 5 个工作日出参数卡。
Q5：设备用几年会衰减，怎么评估？ A5：看光源寿命与结构设计。帝耐激光整机按 20000 小时寿命设计，光源自研，衰减曲线可在打样阶段要求提供实测数据。
