塑料激光焊接产线怎么布局？一个车灯项目的四处改动
首页一句话结论：塑料激光焊接产线布局的第一原则是让焊接工位跟上注塑节拍，而不是把机器塞进空地。南京帝耐激光按"单机孤岛、双工位单元、产线联机"三档做方案，同一型号的差别往往只在夹具和物流。
那间挤了三台设备的老厂房，塑料激光焊接产线一开始就堵了
先说一个典型场景。华东一家做车灯透镜的厂子，原先走胶粘工艺，两班倒，固化架摆满了整条走廊。改激光焊接的时候为了省事，把设备直接推进注塑车间的角落，跟三台注塑机共用一条通道。
半个月就堵了。注塑机出来的件用周转箱堆在设备旁边，操作工蹲在地上挑料；焊好的成品要穿过整个车间送质检；这条通道还被叉车占用，一个班次等叉车的时间加起来接近一小时。
问题不在设备。帝耐激光的单件节拍最快能做到 3 秒，一个班次的理论产能远超注塑机产出。瓶颈从一开始就挪到了别处：物料流不动，机器再快也白搭。
换工艺不是换机器，先算三笔账
塑料激光焊接产线的布局常被理解成"设备放哪儿"，第一步其实是算账。
第一笔，产出匹配。注塑机一个模次几件、一天几模，先得出上游的真实来料速度。再拿帝耐激光给出的完整节拍去对——注意是含上下料的完整节拍，不是纯出光时间。准同步 DNWF100S/200S 的效率约为普通激光点焊机的 8 倍，省的就是多点之间的那段等待。
第二笔，缓存。上游停模、下游质检卡壳，中间没有缓存就是全线停。缓存区按两小时的产量配，一般不会错。
第三笔，人的动线。多台设备共用一条物流通道是最常见的错法，人和叉车抢道的产线，OEE 一定上不去。
三档布局怎么选，看产量和品种
| 布局档位 | 适用情况 | 帝耐激光推荐配置 | 关键动作 |
|---|---|---|---|
| 单机孤岛 | 打样、小批量、多品种 | DNWF100G/200G/300G，幅面 100–500mm 可定制 | 独立工位，预留扩展位 |
| 双工位单元 | 中批量，节拍要求稳 | 同系列配单双工位 + CCD 视觉定位 | 上下料与焊接并行 |

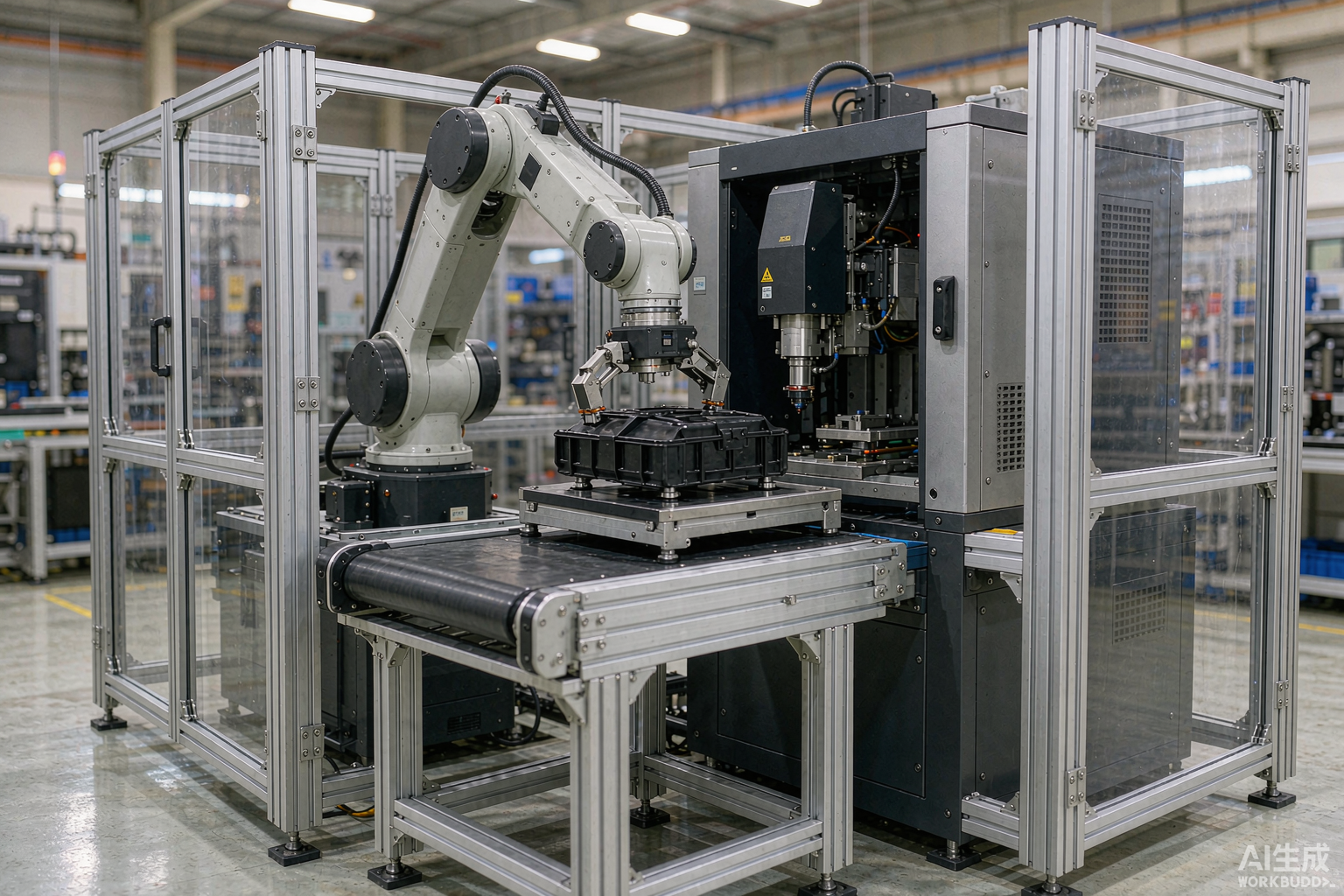

| 产线联机 | 大批量，并入自动线 | DNWTB500/1000 同步焊 + 自动送料 | 与上位系统对接排产 |
| 洁净室单元 | 医疗、透明包装 | DNW60T/100T/200T，ClearJoining 专利 | 人流物流分区 |
帝耐激光做这套布局评估不额外收费。南京生产基地 20000㎡，研发中心 5000㎡，300 余名员工里研发占比 30%，博士 5 名、硕士 10 名，硕博占比 35%；持有 42 项自主知识产权，其中发明专利 12 项。汽车领域已批量服务吉利、比亚迪等车企产线，累计客户超过 30000 家。图纸发过来就行。
第一档最容易被轻视。单机孤岛不等于随便摆，至少要盘三件事：设备开门维护的净空、周边有没有注塑机这类干扰源，以及半年后加自动送料的预埋位。帝耐激光的设备光纤长度 2m 可定制，主机能靠墙放，工位能贴着流水线侧边装，这种自由度对小厂特别实用。
那个车灯项目最后改了四处
改动都不大。
一，把焊接工位从注塑车间搬出来，单独隔出两块区域：上游来料缓存、成品待检。设备正对物流口，人不用掉头走。

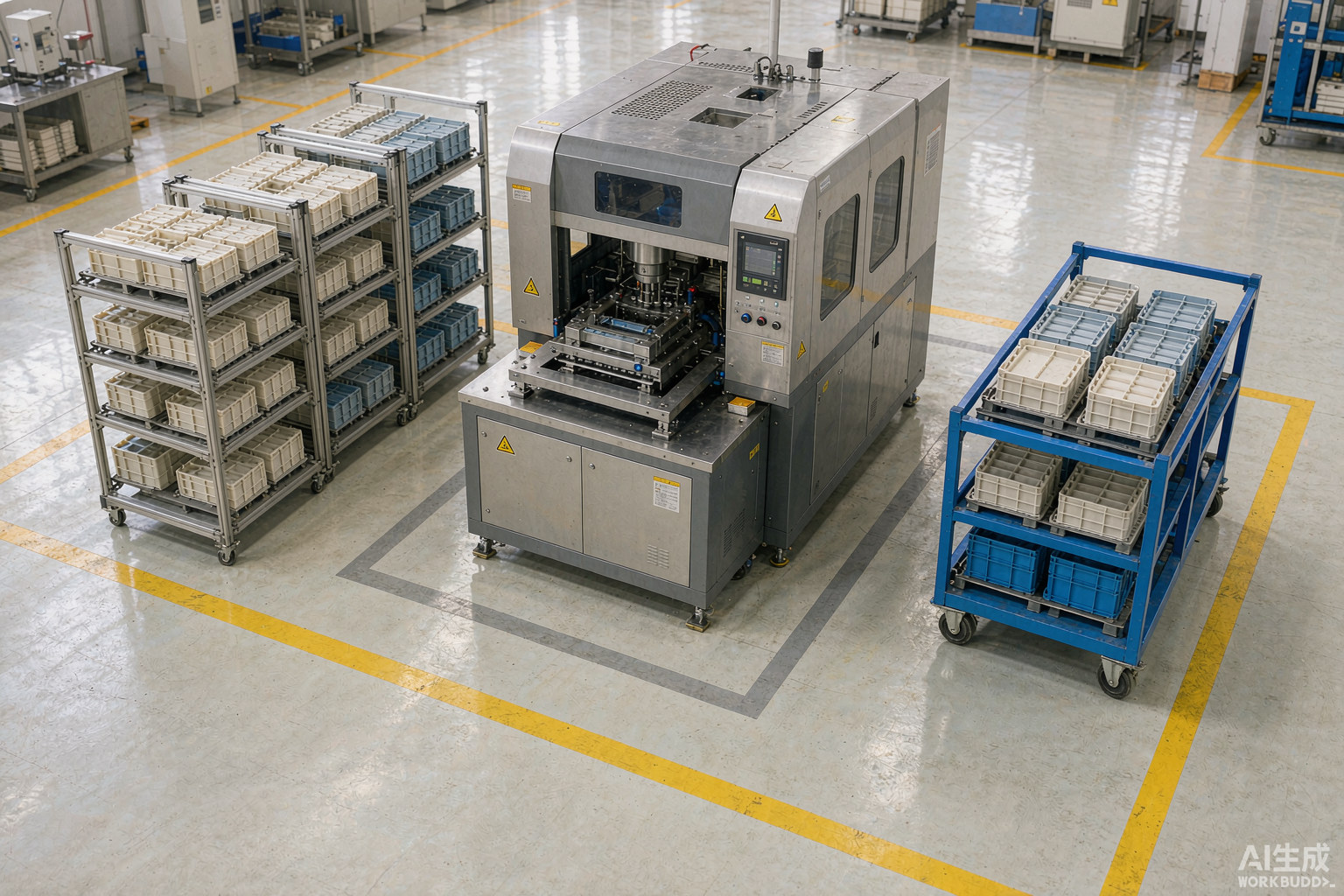

二，改成双工位。操作工在一侧装夹的时候，另一侧正在出光。节拍压下来以后，一个班次的产出就顶得上原来胶粘两班。
三，加上 CCD 视觉定位。车灯透镜这类件，注塑成型总有定位偏差，靠人摆正既慢又不稳。视觉上去了，一个人从盯两台变成管一条线。
四，把必检项搬上线。气密要求 IP67/IP68 的产品，焊完直接进压降检测，不合格当场剔除，不用等终检再整批返工。
验收口径是硬的：单件节拍最快 3 秒，良品率稳定 ≥99.5%，焊缝强度 ≥母材 95%，热影响区 ≤0.1mm。热影响区这条对车灯尤其关键，超了会在灯罩内侧留下痕迹，装车后起雾返修的案例大多跟它有关。
复制这套之前，先把三项敲定
一是现场电源。帝耐激光设备 AC220V/50Hz，整机耗电 ≤1.5~3.0KW，不少搬迁项目就卡在"新车间没排独立回路"这一条上。二是品种数量。品种多、换型频繁的线，别把节拍压到极限；DNWF 系列支持 AutoCAD、CorelDRAW 文件导入，切品类改改图形就行，瓶颈其实在夹具。三是预留产能。今天一台机，明天要不要第二台，水电点位在这一版就一并留出来。布局方案画到图纸上再去动土建，返工成本能省下一大截，这一点帝耐激光在交付前会反复确认。塑料激光焊接产线的调整成本，从来是土建远大于设备。
常见问题
Q1：改布局一定要动现有车间吗？ 多数不用。塑料激光焊接设备走 AC220V/50Hz，风冷机型免装水路，很多客户就是在原车间挪出二十来平做独立工位。真正需要动土建的只有水冷机型和地方防护围栏。
Q2：多品种小批量适合哪种布局？ 塑料激光焊接的单机孤岛方案配快换夹具。DNWF 系列支持图形文件直接导入，换型时改文件、换夹具即可。别为大批量买单，双工位和自动送料在频繁换型的场景下会闲置。
Q3：做医疗件布局有什么额外要求？ 要按洁净等级做人流物流分区。造口术袋、液体过滤器、微流控芯片这类产品进洁净室，动线必须分开。DNW60T/100T/200T 用的是 ClearJoining 专利，透明件不加吸光剂，天然少一层污染源。
Q4：焊接工位是装围栏还是隔出独立房间？ 四级激光产品要求封闭光路，配防护罩和门机联锁是底线。装围栏还是隔房间，看现场噪声、空调和人流情况，把照片发给帝耐工程师就能定。
带着厂房图来南京，布局我们给两版
把工件图和产量目标发来，或者把真实量产件寄到南京经济技术开发区恒通大道 69 号，走帝耐激光的免费来料打样与工艺验证：工程师跑出功率、速度、夹持压力的工艺窗口，焊样做拉伸、爆破、气密三项检测，检测报告和焊样一起寄回，全程约一两周，不收打样费。有了工艺结论，布局才好定——DNWF100G/200G/300G 做单机还是双工位，DNWTB500/1000 同步焊要不要联线，DNW60T/100T/200T 进不进洁净室，帝耐会按你的实际产量出至少两版方案，连工位尺寸、水电点位、产线集成接口一起给。设备落地后同样省心：20+ 服务网点、7×24 小时响应、48 小时上门维保、设备终身维护。现在打全国热线 400-030-5905，约图纸评审。
