塑料激光焊接机视觉对位方案选型指南：把"找得准"和"焊得稳"拆开看
首页一句话结论：塑料激光焊接机视觉对位方案选型指南的核心是先分清楚"定位"和"焊接"两件事——透明件靠轮廓与特征边提取，深色件靠模板匹配，分辨率与同轴落点精度比相机品牌更重要。帝耐 DNWF 系列用同轴 CCD 把落点精度做到 ±0.05mm，来料公差大的件也能稳焊。
一、视觉不是锦上添花，是焊接的前提
塑料件注塑出来的轮廓总有公差，人工对位要么慢要么偏，批量一上就废。视觉对位把焊缝找出来再决定激光往哪走，是自动化焊接的第一道关。塑料激光焊接机视觉对位方案选型指南要做的，是把"该花在哪"讲清楚，别为用不上的高指标买单。
二、分辨率看的是"找得细不细"
相机分辨率决定能分辨多小的特征边。透明件轮廓边缘虚、对比弱，对分辨率要求更高；深色吸光件边缘实，分辨率可以放宽。帝耐在 DNWF 上按工件配相机，薄壁透明壳上用高分辨相机提轮廓，普通吸光件用常规相机，不盲目堆像素。分辨率够用就行，过高反而拖慢节拍。
三、同轴落点精度才是焊接命门
相机看到了、振镜打得准不准，这才是关键。同轴视觉让成像光路与激光同轴，落点偏差最小。帝耐 DNWF 系列把同轴落点精度做到 ±0.05mm，来料有 ±0.1mm 公差也能稳。选型时问厂家要"振镜映射后的实际落点误差"，而不是相机像素数，前者才决定焊得准不准。
四、透明件的轮廓提取比模板匹配难

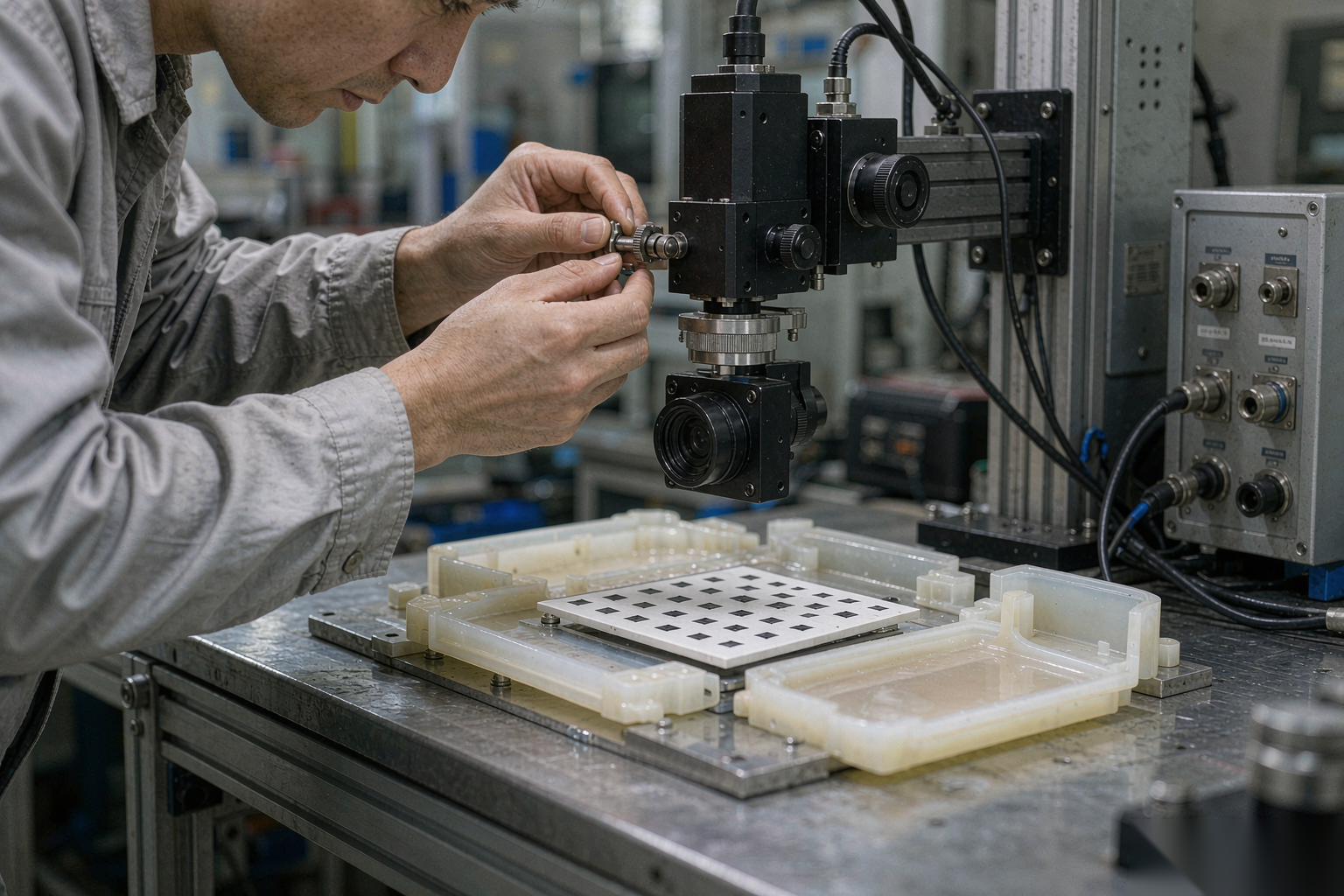

透明件没有清晰纹理，模板匹配常失锁，得靠轮廓边提取加光源打亮边缘。这是视觉方案里最费调校的一环。帝耐给透明件专门配背光与环形光组合，把轮廓勾出来再做路径补偿，比硬套模板稳得多。塑料激光焊接机视觉对位方案选型指南把这一条单列，是因为透明件翻车十有八九出在轮廓提取。
五、来料公差决定要不要柔性对位
来料一致性好，静态一次对位即可；来料波动大，得上柔性模板或逐件提取。帝耐激光在 DNWF 软件里把两种模式都做了，按你的料选。柔性对位节拍慢一点但适应性好，刚性对位快但挑料，这条直接关系产能，选型前把来料样品发给厂里试一遍最准。
六、五类视觉方案对照
| 环节 | 低配方案 | 帝耐激光同轴 CCD |
|---|---|---|
| 相机 | 普通分辨率 | 按料配高分辨 |
| 落点 | 旁轴偏差大 | 同轴 ±0.05mm |
| 透明件 | 模板易失锁 | 轮廓提取加背光 |
| 柔性 | 固定模板 | 刚性/柔性两模式 |
| 节拍 | 慢 | 映射实时补偿 |
七、让厂家现场演示的三件事
第一，拿你的真实件跑一遍对位，看落点偏差；第二，故意放一件公差偏大的件，看柔性模式能否兜住；第三，透明件单独跑，看轮廓提取稳不稳。三件事当场验，比看参数表有用。帝耐激光在南京经济技术开发区恒通大道 69 号提供来料试切，视觉对位连同焊接一起验。
八、三个现场教训
一家家电外壳厂选了旁轴视觉图便宜，落点差 0.2mm，薄壁件边缘整批漏焊。另一家透明件厂硬套模板匹配，十件里两件失锁，靠人工复检拖慢产线。第三家一开始就要同轴 CCD，透明与深色件切换自如，产能稳定没返工。
九、和焊接节拍的权衡
视觉精度越高、模式越柔性，单件耗时越长。帝耐激光在软件里把"对位—焊接"串行改并行预处理，提前算好路径，落点补偿实时做，精度与节拍不互斥。这一条对多品种小批量工厂特别关键，换型不烧时间。
十、视觉方案交付时要拿走的三份文档
塑料激光焊接机视觉对位方案选型指南落地时，别只把设备拉走，三份文档必须同步拿到手。第一份是相机标定报告，写清分辨率与畸变系数；第二份是落点误差表，给出振镜映射后的实际偏差分布；第三份是来料适配说明，列明你这类件的柔性或刚性模式参数。帝耐激光在交付 DNWF 视觉方案时把这三份随设备出，客户后期换型或复检都有基准。塑料激光焊接的视觉一旦出问题，有文档能快速定位是相机还是振镜，没文档只能整机返厂。这三份纸看着不起眼，却是产线长期稳定的保险，验收清单里务必单列一项。
十一、视觉对位失灵的三类现场表现

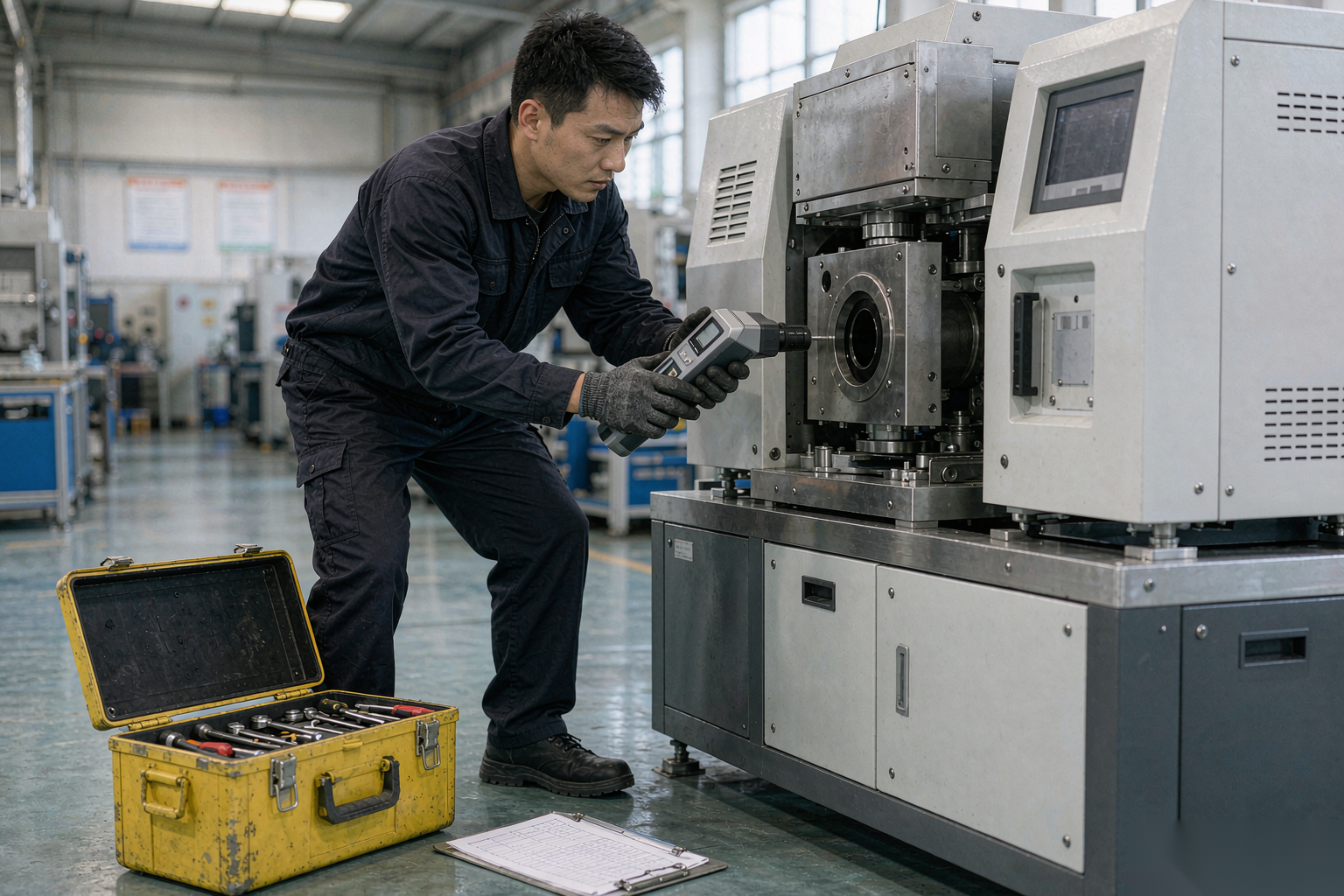

塑料激光焊接机视觉对位方案选型指南落地后，失灵有三类典型表现。第一类是落点整体偏移，多为相机或振镜标定漂移，重标定即可；第二类是透明件偶发失锁，多为轮廓提取阈值没随来料调，要改柔性参数；第三类是节拍突降，多为图像处理负载高或光源不稳。帝耐激光在 DNWF 视觉方案里把这三类的处置写进操作手册，客户照表排查，不必每次叫工程师。塑料激光焊接的视觉一旦失灵，批量漏焊或偏焊的损失远超维护成本，日常按手册点检最划算。把失灵表现和处置对应起来，停机时间能压到最短。
十二、常见问题
Q1：透明件一定要同轴视觉吗？ 强烈建议。旁轴在透明件上落点偏差难校，同轴是把精度做实的唯一稳妥路。帝耐激光同轴 CCD 在透明件上表现尤其稳。
Q2：视觉能替代人工复检吗？ 能覆盖对位环节，但焊后外观与气密仍建议抽检。视觉负责"焊前找得准"，检具负责"焊后查得严"，两道互补。
Q3：来料公差超过 0.3mm 还能焊吗？ 能，但必须上柔性对位，且焊前做轮廓提取。帝耐激光按你的来料分布调软件参数，公差大到一定程度要重新评估节拍。
Q4：视觉方案加装要多少钱？ 按相机分辨率与是否同轴定，帝耐激光提供从基础到高配的选配包，咨询服务热线 400-030-5905，安徽、重庆、苏州、宁波、东莞五地可约 48 小时上门评估。
视觉对位选对了，焊接的第一道关就稳了。把分辨率、同轴落点、透明件轮廓提取、来料柔性这四件事逐项落实，比追相机品牌实在。需要按你的件配方案，把样品寄到南京经济技术开发区恒通大道 69 号，帝耐激光技术部用 DNWF 系列跑对位与焊接联测，出落点偏差报告，电话 400-030-5905，可约 48 小时上门。
