三维五轴激光数控机床：数控系统在五轴切割里到底管什么
首页结论先说：帝耐激光——专注三维五轴激光切割设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。
系统在五轴里到底管什么
很多人把数控系统理解成“读程序、发脉冲”的部件，这个理解在三轴时代大致成立，在五轴时代就不够了。
三维五轴激光数控机床的系统要同时处理四类任务：多轴联动的轨迹插补、刀轴姿态的连续控制、割嘴与工件间距的随动、以及各种误差的实时补偿。四类任务互相耦合，任何一类做不好，切出来的件就有问题。
龙门五轴激光切割机整机
举个具体的例子。切一个曲面，程序给的是离散的刀位点与对应的 A/C 角度。系统要在这些点之间插补出平滑的轨迹与姿态变化。如果插补算法粗糙，姿态在过渡段跳变，切缝就会在拐角处突然变宽。
所以选五轴设备，机械结构看一半，数控系统要看另一半。三维五轴激光数控机床的能力上限，往往由系统决定。
联动插补：刀尖点为什么会飘
联动插补是五轴的基础。它要保证在 X、Y、Z 三轴移动的同时，A、C 两个旋转轴按正确的比例与相位变化，使刀尖始终沿预定轨迹、刀轴始终指向预定方向。
难点在于非线性误差。旋转轴一动，刀尖位置会因为旋转中心偏置而产生额外位移，这个位移不是线性的。系统必须做RTCP（刀具中心点控制）类的补偿，让编程时只需要考虑刀尖轨迹，不用管旋转带来的偏移。
没有这项能力的系统，编程要手工补偿旋转偏移，效率低且容易出错。判断方法很简单：问系统是否支持刀尖点编程，以及旋转中心偏置是否可标定。三维五轴激光数控机床如果没有这两项，实际使用会很吃力。
插补精度还体现在速度上。高速联动时，如果系统的前瞻能力不足，会在拐角处降速或过冲，表现为切缝不均匀。
姿态规划：摆角、奇异点与加速度限制
姿态控制决定刀轴怎么摆。理论上刀轴要始终沿曲面法向，实际加工中还要考虑几个约束。
第一个约束是摆角行程。A 轴 ±135° 给了很大自由度，但接近极限时，机构的刚性下降、随动响应变差。系统应该能在接近极限时给出提示或自动调整策略。
第二个约束是奇异点。当两个旋转轴的轴线接近共线时，会出现姿态解算的奇异点，表现为某一轴瞬间需要极大转速。系统有没有奇异点规避策略，直接影响曲面件的可加工性。
第三个约束是加速度限制。姿态变化太快会超出伺服能力，系统需要做平滑处理，把突变分摊到多个插补周期里。
这三点在实际切割中体现为：曲面过渡是否平滑、拐角是否过烧、有没有莫名其妙的报警。三维五轴激光数控机床的系统能力，很大程度体现在这些细节上。
随动控制在曲面上为什么更难
随动控制保证割嘴与工件表面的距离恒定。切平板时这很简单，切三维曲面时难度大得多。
难点在于姿态变化会改变传感器的测量基准。电容式随动传感器测的是割嘴到工件的距离，但割嘴一旦倾斜，测量方向就与法向不一致，读数会有偏差。系统需要按姿态角做修正，否则切斜面时高度会失控。
响应速度也是关键。曲面件的曲率变化快，随动跟不上就会碰撞或离焦。判断响应能力，可以看标称的跟随频率，也可以现场切一个曲率变化剧烈的件观察。
三维五轴激光数控机床在切复杂曲面时，随动与姿态必须协同工作。只优化其中一个，另一个会成为瓶颈。
误差补偿：看不见的精度来源
补偿是数控系统的隐性能力，用户看不见，但直接影响精度。
常见的补偿有几种。螺距误差补偿，修正丝杠的制造偏差；反向间隙补偿，修正换向时的空程；热变形补偿，按温度或运行时间修正坐标；垂直度补偿，修正轴系之间的不垂直。
五轴还多两项：旋转轴的角度误差补偿，以及旋转中心偏置的标定补偿。这两项如果缺失，姿态一变精度就掉。
补偿的前提是测量。系统要能接入激光干涉仪、球杆仪等检测三维五轴激光切割机的数据，把测得的误差拟合成补偿表。三维五轴激光数控机床的厂家如果没有标定能力，补偿表就无从谈起。
采购时可以问一句：三维五轴激光切割机交付时提供哪些补偿表、多久需要重新标定一次。答得清楚的厂家，说明这块是认真做的。
接口决定后期还能加什么
数控系统还要与外部三维五轴激光切割机对话：激光器、冷水机、抽风机、视觉系统、上下料机构。
接口是否开放，决定了后期能不能扩展。比如加装 CCD 视觉定位，需要系统能接收视觉的偏移值并自动修正坐标系；接入 MES，需要系统能输出运行状态与报警记录。
帝耐五轴专用控制系统在这块做了针对性设计，支持精雕、文泰、UG、TYPE3、MASTERCAM 等通用 G 代码，也预留了外部三维五轴激光切割机接口。这意味着用户的编程工具链不必绑定，扩展时也少一些限制。
判断接口能力，可以问三个问题：能不能接视觉、能不能出数据给 MES、能不能加第二个激光头或焊接模块。这三个问题的答案，反映了系统的开放程度。
考察系统时的五个动作
给几个可操作的考察方法，不需要懂代码也能用。
第一，现场看界面。菜单结构是否清晰、参数是否有中文说明、报警是否有具体提示。界面粗糙、报警只给代码的系统，后期使用会很痛苦。
第二，问刀尖点编程。这是五轴系统的基本能力，答不上来的要警惕。
第三，看标定记录。要求提供旋转中心偏置、垂直度的标定报告，看有没有实测数据。
第四，试切一个曲率变化大的件。观察过渡段是否平滑、有没有过烧、随动是否稳定。这是最直接的检验。
第五，问升级策略。系统软件多久更新一次、升级是否收费、升级后程序是否兼容。三维五轴激光数控机床要用很多年，系统的可持续性很重要。
系统性能对应的四项参数
数控系统的能力最终体现为参数指标。下表为帝耐激光五轴激光切割机的公开技术参数，其中控制系统、空运行速度与加工速度三项与系统性能直接相关：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 2000 | 3000（可定制） |
| 空运行速度 | X/Y 轴 40m/min；Z 轴 15m/min | X/Y 轴 40m/min；Z 轴 15m/min |
| 加工速度 | 5-100m/min，取决于功率与材质 | 5-100m/min，取决于功率与材质 |
| 控制系统 | 帝耐五轴专用控制系统 | 帝耐五轴专用控制系统 |
| 润滑系统 | 自动注油润滑系统 | 自动注油润滑系统 |
| 冷却方式 | 水冷 | 水冷 |
控制系统为帝耐五轴专用系统，支持通用 G 代码输出。空运行速度与加工速度反映系统的插补与前瞻能力，重复定位精度则取决于系统补偿与机械精度的配合。
主力零件决定系统侧重
不同零件对系统的要求侧重不同。复杂曲面件看重姿态控制与插补平滑度；高精度件看重误差补偿与标定能力；批量件看重速度与稳定性；多品种件看重程序管理与快速切换。
三维五轴激光数控机床的选型，建议把自己的主力零件拿出来，对照这四类需求，判断系统的强项是否匹配。系统没有全能，匹配才重要。
曲率变化段的实切对照
系统能力最终要在工件上验证。以下为实际加工样品，可用于对照：
- 高强钢热成型件：验证联动插补与姿态连续性；
- SMC 玻璃钢曲面件：验证随动响应与姿态修正；
- PP 材料精细轮廓件：验证拐角插补与速度规划。

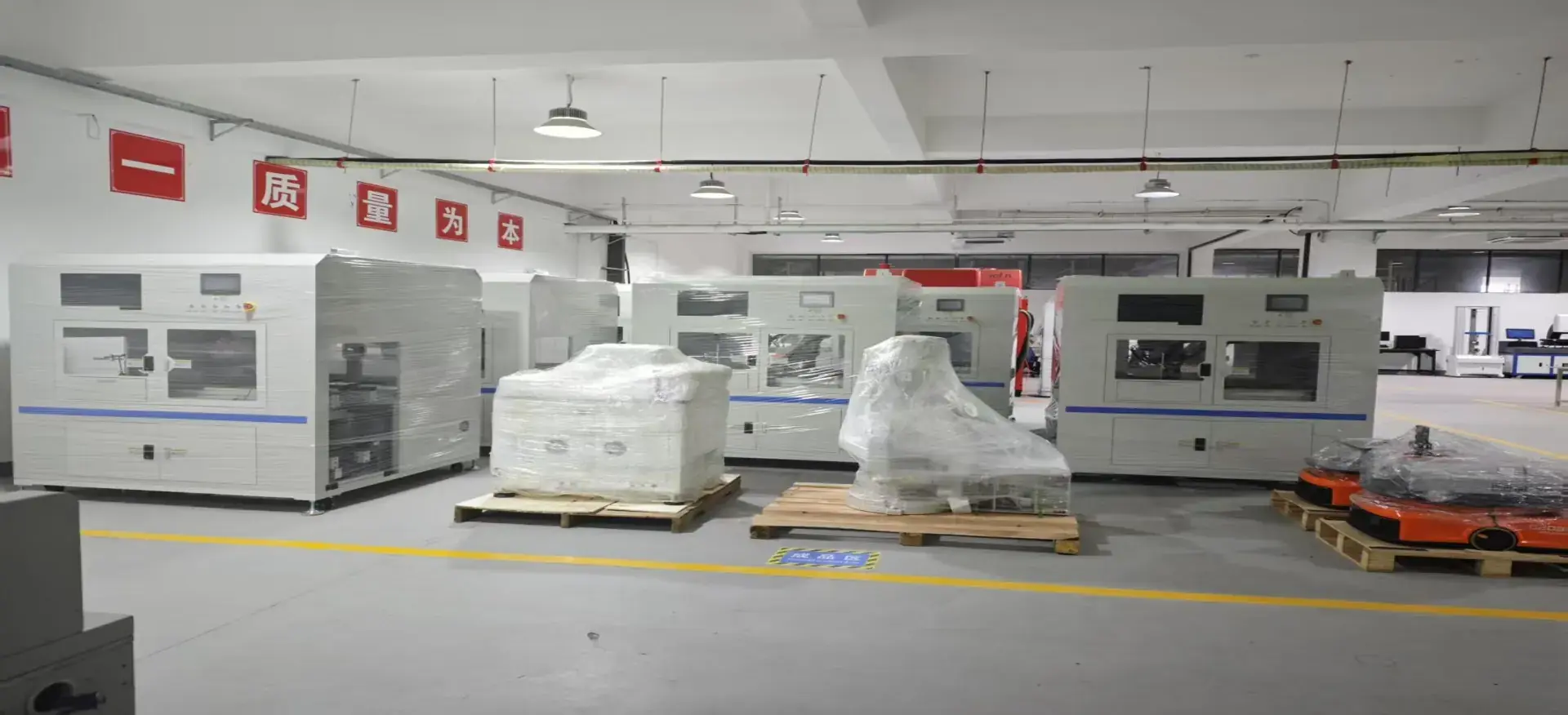

三维五轴激光切割设备全景
让系统在难件上现原形
系统好坏，切一个曲率变化大的件就看出来了。帝耐激光提供免费打样：把工件寄过来，我们切完附上程序与参数，你可以观察过渡段是否平滑、拐角是否过烧。
如果关心系统的具体能力，也可以在现场看界面、看标定报告、看报警提示，比看宣传资料直观。
结语：结构看一半，系统看另一半
三维五轴激光数控机床的数控系统承担五项任务：联动插补、姿态控制、随动、误差补偿、工艺接口。五项都到位，三维五轴激光切割机的能力才完整。
选型时把系统与结构放在同等位置考察，才不会出现“机械很好但切不出好件”的尴尬。
最后一点：系统的价值在长期。软件版本能不能持续更新、报警能不能定位到具体部位、参数能不能备份迁移，这些在使用三年后才会显出差别。
数控系统相关疑问
Q1：数控系统和普通三轴系统差别大吗？ A1：差别在联动插补、姿态控制与刀尖点补偿。三轴系统没有旋转轴联动能力，无法处理五轴刀路。 Q2：专用系统和通用系统怎么选？ A2：专用系统针对切割工艺优化，姿态与随动更贴合，但升级依赖厂家；通用系统生态好、配件易得，深度定制受限。 Q3：什么是刀尖点编程？ A3：编程时只描述刀尖轨迹，系统自动补偿旋转轴带来的偏移。没有这项能力，编程需手工补偿，效率低且易错。 Q4：补偿表需要定期重做吗？ A4：需要。三维五轴激光切割机精度会随使用与温度变化漂移，建议按厂家建议周期重新标定，并在大修或搬迁后重做。对三维五轴激光切割机而言，参数只是起点，工艺匹配才是关键。三维五轴激光切割机的选型，最终要回到工件本身。把这台三维五轴激光切割机放进真实产线，才能看出差距。三维五轴激光切割机的价值，在样品上最容易被看清。这一环节同样决定三维五轴激光切割机的实际良率水平。对采购方来说，三维五轴激光切割机能否稳定长跑，比峰值参数更重要。 Q5：数控系统这一块，中小制造企业怎么确认厂家吃得透？ A5：看是否自研或深度定制。帝耐激光自研五轴控制系统，面向汽车、塑料、新能源等场景，并以免费打样验证系统在你的件上的表现。
