帝耐激光｜三维五轴激光切割机全维度技术解析与应用指南

一、三维五轴激光切割机介绍

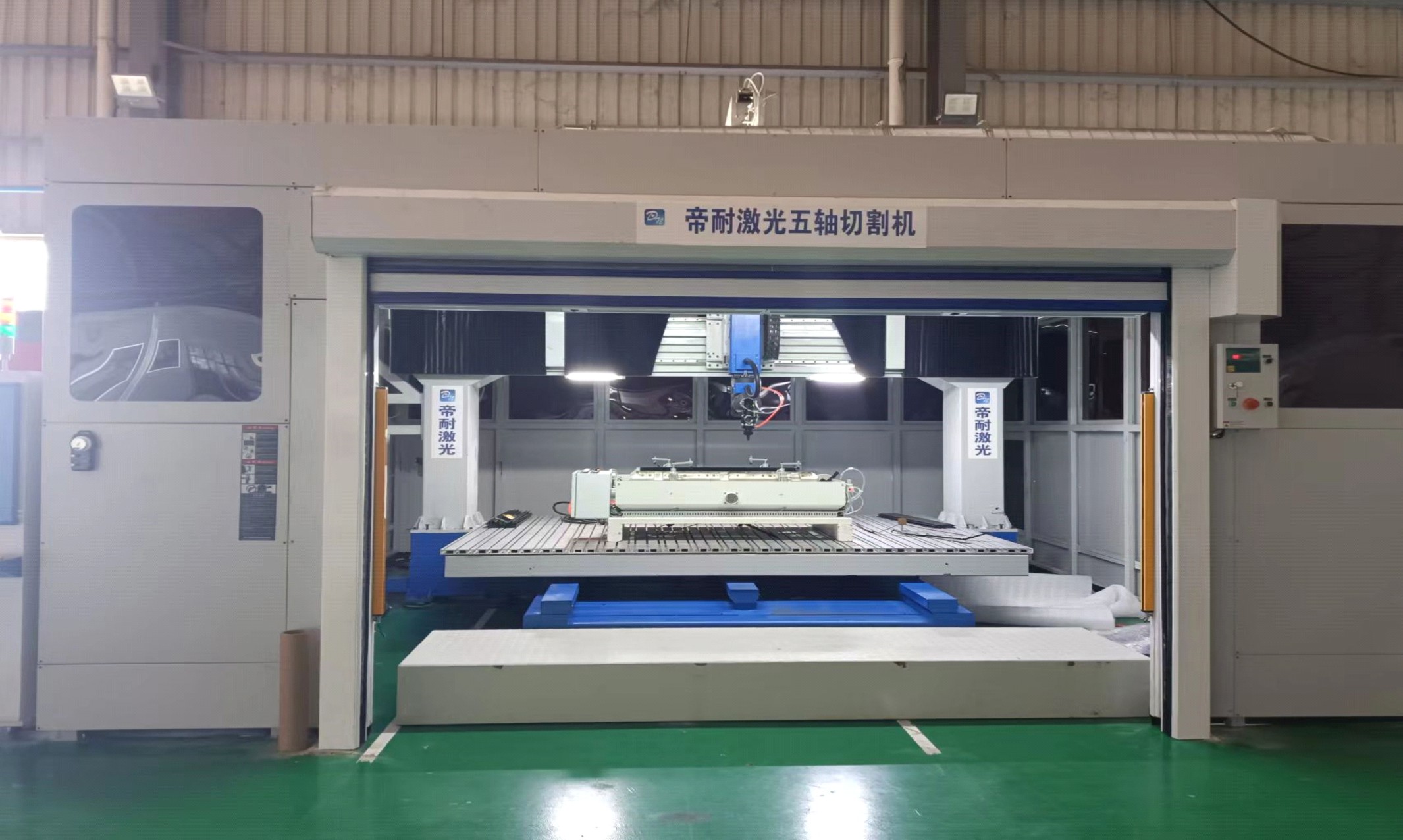

• 设备定义：三维五轴激光切割机是集成激光精密加工、多轴数控联动、智能运动控制的高端立体切割设备，主打3D异形曲面、立体成型件、复杂坡口、异形管材的高精度定制加工，全面区别于传统二维平面切割机与简易三维三轴切割机。
• 帝耐激光设备核心特点：帝耐激光深耕激光智能装备领域，自研三维五轴激光切割机搭载成熟五轴联动控制系统、高精度AC旋转轴结构、高稳定光纤激光发生系统，可实现工件多角度、无死角、一次性成型切割。
• 核心价值：无需二次装夹、二次打磨，彻底突破传统设备平面加工局限，大幅提升复杂工件加工精度与量产效率，适配高强度金属、热成型钢、合金板材等高端材料的切边、切孔、坡口切割、曲面修型全工艺。

二、三维五轴激光切割机核心结构

2.1 核心整机结构模块

• 高强度机身床身：采用整体焊接退火工艺，完全消除内应力，设备长期高速运行不变形、不抖动，稳定保障工业高频量产精度。
• 高架龙门双驱结构：双边伺服电机同步驱动，运行速度快、传动精度高，规避单边驱动动力偏差问题，适配大尺寸、大重量立体工件加工。
• 精密五轴运动组：由X、Y、Z线性三轴+A、C核心旋转轴组成，构成完整五轴联动系统，是设备实现立体多角度无死角切割的核心硬件支撑。

2.2 核心功能模块

• 光纤激光发生器：设备核心动力单元，帝耐搭载高稳定性光纤激光器，光束质量优异、光斑细腻，切割断面平整无毛刺，适配高强度钢材、合金、薄壁工件精密加工。
• 五轴智能切割头：自带智能防碰撞保护功能，支持多角度摆动、无限连续旋转，响应速度快，可紧密贴合复杂曲面完成精准切割。
• 专属五轴数控系统：兼容UG、SolidWorks、CAD等主流三维图纸格式，支持自动建模、智能路径优化、加工干涉自动规避，大幅降低操作与编程门槛。
• 双工位交换工作台：可选配旋转交换工位，实现上下料同步作业，杜绝设备待机浪费，显著提升批量生产效率。
• 封闭式除尘防护系统：高效收集切割烟尘，符合工业环保标准，同时有效保护核心光路、精密传动部件，延长设备使用寿命。

三、五轴激光切割A、C轴核心解析

四、三维五轴激光切割机原理与核心工艺

4.1 核心工作原理

• 基础原理：依托光纤激光热熔切割原理+五轴联动数控技术，激光发生器产生高能量密度激光束，经光路聚焦后投射至工件表面，瞬间融化、汽化金属材质，完成切割剥离。
• 核心联动逻辑：X、Y、Z线性三轴配合A、C旋转轴实时动态联动，按照预设三维轨迹精准运动，一次性完成立体工件多工序加工。
• 差异化亮点：搭载动态光束跟随贴合技术，可根据工件曲面弧度、异形结构实时微调激光角度与切割姿态，始终保持最优切割位置，杜绝切面倾斜、毛刺、漏切等加工缺陷。

4.2 核心加工工艺

• 立体切边工艺：适配成型钣金、热成型工件边缘修边、轮廓切割，一次成型，断面平整无需二次打磨。
• 异形切孔工艺：可在曲面、斜面、弧面工件上加工圆孔、异形孔、阶梯孔，孔位精准、工件无变形。
• 坡口切割工艺：依托A轴多角度摆动，精准切割0-135°焊接坡口，完美适配后续焊接装配工艺需求。
• 管材立体切割工艺：针对圆管、方管、异形管，实现360°无死角切孔、切槽、端头修型一体化加工。
• 热成型钢专用工艺：专属硬态切割工艺，适配超高强度热成型钢，加工无崩边、无裂纹、尺寸精度稳定。

五、三维五轴与三维三轴激光切割机核心区别

六、三维五轴激光切割机编程方式

6.1 离线自动编程（量产主流模式）

• 操作方式：导入UG、SolidWorks、CAD等三维图纸，系统自动识别工件轮廓、曲面结构与加工点位。
• 核心优势：智能生成五轴联动切割轨迹，自动规避加工干涉、优化切割路径，无需手动逐点编程。
• 适用场景：标准化产品批量生产，大幅缩短编程周期，提升量产效率。

6.2 在线手动编程（定制微调模式）

• 操作方式：通过设备操作面板手动输入加工参数，自定义切割角度、速度、运行轨迹。
• 核心优势：可精准微调A、C轴摆动与旋转参数，适配非标异形工件个性化加工。
• 适用场景：小批量、多品类、非标定制工件加工。

6.3 编程核心要点

• 优先优化AC轴运动轨迹，提前规避切割头、工件、工装的碰撞干涉问题。
• 根据工件材质厚度、硬度匹配对应激光功率与切割速度，保障断面加工质量。
• 复杂曲面采用分段轨迹优化设计，确保切割流畅无卡顿、无接刀痕。

七、三维五轴激光切割机应用行业与落地案例

7.1 全行业应用覆盖

• 汽车制造行业：核心应用领域，涵盖汽车热成型钢、车身A/B柱、车门框架、保险杠、底盘异形件、座椅配件精密切割。
• 航空航天行业：飞行器异形构件、薄壁合金件、航空管材、精密结构件高精度无毛刺切割。
• 新能源行业：储能设备壳体、新能源汽车电池框架、异形金属散热件、充电桩结构件加工。
• 医疗器械行业：精密医疗金属构件、异形管材、微创设备配件无菌高精度切割。
• 模具与工程机械行业：模具异形型腔、工程机械异形结构件、液压管件、健身器材金属构件加工。

7.2 专项核心应用：汽车热成型钢加工

• 加工难点：汽车热成型钢为超高强度硼钢，成型后硬度高、韧性强，传统冲压、三轴切割易出现崩边、裂纹、变形、孔位偏差等问题，无法满足车企装配标准。
• 帝耐解决方案优势：依托五轴联动+AC轴多角度调节，可对热成型后的车身加强件进行硬态精准切割，无需二次热处理，切割断面光滑无毛刺、无裂纹，尺寸精度稳定达标，适配主机厂规模化量产。

7.3 帝耐激光真实落地案例

案例一：汽车零部件热成型B柱量产项目

• 客户背景：国内新能源汽车核心零部件配套企业，主营车身热成型加强件生产。
• 原有痛点：传统机器人切割轨迹误差大、产品一致性差，不良率高；新品迭代快，开模成本高、周期长；单工位设备产能不足，无法匹配整车厂订单节拍。
• 交付方案：6000W三维五轴激光切割机+双旋转交换工作台+定制专用工装+热成型钢专属工艺包+全套编程培训。
• 落地效果：工件精度稳定控制在±0.02mm，不良率从4.7%降至0.4%以内；双工位作业让有效加工时长提升75%；新品无需开模，仅需导入图纸生成程序，大幅降低研发成本、缩短迭代周期，完美匹配量产节拍。

案例二：工程机械异形管材加工项目

• 客户背景：专业工程机械配件加工厂，主营异形折弯钢管、液压支架管件加工。
• 原有痛点：传统设备仅支持垂直切割，无法完成多角度坡口加工；多次装夹定位误差大，人工打磨工作量大、效率低。
• 交付方案：3000W三维五轴激光切割机+管材专用定制工装。
• 落地效果：一次装夹完成切孔、切槽、坡口全工序加工，省去二次打磨，单件加工效率提升40%，可柔性适配多规格管材订单。

八、三维五轴激光切割机优缺点

8.1 核心优点

• 加工能力全面：可一站式完成复杂3D曲面、坡口、异形管材、热成型钢精密加工，无加工盲区，适配多行业高端工件。
• 加工品质优异：五轴联动精准控位，切割断面平整无毛刺、无变形，无需二次打磨，大幅节省人工成本。
• 量产效率极高：一次装夹完成全工序加工，搭配双工位交替作业，有效缩短生产周期，适配工业规模化量产。
• 材料适配性广：可稳定加工碳钢、不锈钢、铝合金、高强度热成型钢、合金板材等各类金属材料。
• 智能化程度高：智能编程、自动避障、轨迹优化，操作便捷，设备稳定性强、故障率低。

8.2 相对短板

• 设备投入偏高：相较于普通三轴切割机，五轴设备结构精密、技术门槛高，购机与基础维护成本更高。
• 需专业操作基础：复杂三维编程与参数调试需要简单培训，依赖专业技术人员操作。
• 简易加工性价比低：针对普通平面板材、规则简单工件，设备性能冗余，不如普通平面切割机划算。

九、帝耐激光三维五轴激光切割机专属产品优势

• 高性价比工业级品牌（帝耐激光）：聚焦三维五轴细分领域，深耕汽车热成型、异形精密加工场景，设备稳定性高、精度靠谱、售后完善，不做单机售卖，提供全套工艺解决方案，无品牌溢价，适配中小加工企业与车企量产需求。

• 高精五轴联动，长期精度不衰减：设备采用零背隙直驱AC轴搭配双边龙门双驱结构，搭配整机去应力退火工艺，杜绝高速联动误差累积。重复定位精度稳定≤±0.02mm，AC轴角度控制精度±0.01°，长时间24小时连续量产无精度漂移，复杂曲面、热成型钢工件切割一致性极强，彻底解决普通设备久用跑偏、切面不均的问题。
• 热成型钢专项工艺加持，高硬材料零缺陷加工：搭载帝耐自研热成型钢专属工艺参数库，针对1500MPa超高强度硼钢硬态切割深度优化，无需二次热处理、无崩边、无裂纹、无挂渣，断面光洁度直接满足车企装配、焊接标准，完美适配车身A柱、B柱、防撞梁等核心结构件量产加工。
• 智能防碰撞+柔性加工，设备损耗更低：标配新一代智能五轴切割头，支持多角度摆动、N×360°无限连续旋转，自带实时防碰撞感应系统，可自动识别干涉、紧急避让，有效规避工件、工装磕碰损坏。同时支持曲面动态光束贴合切割，适配各类异形曲面、管材、坡口复杂加工，加工无盲区、无接刀痕。
• 高低耗量产设计，大幅降低运营成本：搭配高光电转化效率光纤激光器，免复杂光路维护、无额外消耗气体，长期运行能耗更低。双工位交换工作台实现上下料与切割同步作业，设备有效利用率提升75%以上，单件加工时效提升40%，无需模具投入，新品迭代仅需替换程序，大幅降低开模、人工、废料综合成本。
• 低门槛智能化操作，适配新手量产：搭载专属五轴智能数控系统，兼容UG、SolidWorks、CAD等主流三维图纸，支持自动建模、路径智能优化、干涉自动规避。配套完整离线编程培训+可复用工艺模板，工程师一对一协助首件调试，大幅降低高端五轴设备编程与操作门槛，无需高薪聘请专业技术人才。
• 工业级稳定结构，适配高强度连续作业：整机采用高强度一体化焊接机身，刚性强、减震性好，可抑制高速运动颤振，适配高频次、24小时不间断工业量产。搭配封闭式除尘防护系统，既符合环保标准，又能有效保护光路、精密传动部件，延长设备使用寿命，故障率远低于行业入门机型。
• 高性价比无溢价，一站式落地服务：相较于一线大牌同配置设备，帝耐激光无品牌溢价，硬件配置、精度、稳定性对标高端机型，售价更贴合中小企业预算。不局限单机售卖，提供「设备+定制工装+工艺包+培训+终身售后」一体化解决方案，按需分级配置，适配试制、量产全场景。

十、三维五轴激光切割机主流品牌梯队

• 行业头部大牌：大族激光、森峰激光、华工激光，产品线齐全，高端机型性能优异，但售价偏高、溢价高，更适配大型企业高端定制场景。
• 通用入门品牌：基础切割功能齐全，但高速量产稳定性、热成型钢专项加工能力较弱，仅适合简易三维工件加工。

十一、三维五轴激光切割机价格影响因素与报价标准

10.1 主流价格区间（帝耐激光设备基准）

• 3000W-6000W基础款：适配普通三维工件、管材、钣金加工，价格适中，适合中小型加工企业小批量生产。
• 6000W-12000W高配款：专项适配汽车热成型钢、高强度合金加工，搭载高精度AC轴、双工位、智能防碰撞系统，适配车企规模化量产。
• 定制款设备：超大行程、特殊工位、自动化上下料联动生产线，根据客户需求一对一定制报价。

10.2 核心价格影响因素

• 激光功率大小、AC轴精度等级、机身结构材质；
• 数控系统版本、是否配备双工位、自动化配套装置；
• 是否搭载热成型钢、高合金材料专项优化工艺包。

十二、三维五轴激光切割机安全注意事项

12.1 开机前安全检查

• 全面检查设备机身、直线导轨、AC旋转轴区域，清理杂物、铁屑、障碍物，避免五轴联动运动时发生干涉碰撞。
• 检查激光光路、水冷系统、气压系统、除尘系统运行状态，确保水温、气压、供电电压处于设备标准工作区间。
• 检查工装夹具完整性与牢固度，工件装夹定位稳定、无松动，杜绝加工过程中工件偏移、甩料风险。
• 确认设备安全防护门、安全互锁装置、急停按钮功能正常，防护结构无破损、无缺失。

12.2 作业中安全规范

• 操作人员必须佩戴专业激光防护眼镜、劳保用品，严禁直视激光发射口，防止高能激光灼伤眼部与皮肤。
• 设备自动运行过程中，禁止打开防护舱门、禁止将肢体伸入设备加工区域、禁止触碰高速旋转的AC轴与运动切割头。
• 严禁加工易燃易爆材料、高反光镜面材料、不明材质工件，杜绝起火、炸机、光路损坏等安全事故。
• 设备高速五轴联动运行时，禁止私自修改系统参数、强制启停设备，出现异响、冒烟、抖动等异常，立即按下急停按钮断电排查。
• 设备运行期间禁止离岗、串岗，实时监控加工状态，及时处理轻微异常问题。

12.3 停机与日常维护安全

• 每日生产结束后，统一清理设备废渣、烟尘、铁屑，擦拭导轨、光路保护镜片，保持设备洁净无杂物堆积。
• 定期对X/Y/Z传动结构、AC旋转轴加注专用润滑油，定期检测光路损耗、线路老化情况，杜绝设备带病运行。
• 设备拆机、检修、配件更换、线路调试必须完全断电、断气操作，禁止带电作业。
• 设备长期停机需关闭总电源、总气源，做好设备防尘、防锈、防潮防护，延长设备使用寿命。

十三、英文综述（3D 5-axis laser cutting machine）

十四、客户常见问题FAQ

14.1 工艺适配问题

• Q1：三维五轴激光切割机可以切割1500MPa汽车热成型钢吗？ A：完全可以。帝耐激光专属搭载热成型钢硬态切割工艺包，专门针对1500MPa超高强度硼钢优化，无需退火、无需二次热处理，切割无裂纹、无崩边、断面光洁，完全满足汽车零部件量产标准。
• Q2：普通管材、异形折弯管件可以实现全角度坡口切割吗？ A：可以。依托A轴±135°摆动、C轴360°无限旋转功能，可实现管材任意角度坡口、斜孔、异形槽一次性切割成型，无需多次装夹，加工精度与一致性远超传统切管设备。
• Q3：设备能否加工铝合金、不锈钢等高反材料？ A：支持。帝耐激光设备优化抗高反光路设计，搭配专属工艺参数，可稳定加工铝、不锈钢、铜等材质，杜绝反光损伤激光器，切割断面平整无毛刺。

14.2 操作与编程问题

• Q4：没有五轴编程基础可以操作设备吗？ A：可以。帝耐激光设备自带智能自动编程系统，支持三维图纸一键导入自动生成路径，同时厂家提供全套实操培训、工艺模板、远程技术支持，零基础人员短期即可上手量产。
• Q5：复杂曲面工件会不会出现切割干涉、撞机问题？ A：不会。设备自带智能干涉检测、自动避障、防碰撞保护系统，编程阶段提前模拟轨迹，运行中实时防护，从软件+硬件双重杜绝撞机风险。

14.3 产能与成本问题

• Q6：三维五轴设备相比机器人激光切割效率高多少？ A：稳定性与效率大幅领先。专用五轴机床重复定位精度更高、无轨迹累积误差，双工位机型有效加工时长提升70%以上，良品率远高于机器人切割，适合长期量产。
• Q7：设备后期维护成本高吗？ A：维护成本低。光纤激光器免日常维护，易损件少、能耗低，帝耐提供年度维保套餐与终身售后，大幅降低后期运维投入。

14.4 采购适配问题

• Q8：小批量试制、多品类非标工件适合上这款设备吗？ A：非常适合。设备柔性极强，无需开模，改款只需更换编程文件，完美适配小批量试制、多品种定制、新品迭代场景。
• Q9：如何选择适合自己的功率与配置？ A：普通管材、薄板三维工件可选3000W-6000W基础款；汽车热成型、厚板高强度材料、大批量量产建议6000W-12000W高配款，帝耐工程师免费按需定制配置方案。

十五、帝耐激光免费工艺调试+工件打样服务

15.1 免费服务内容

• 免费工件打样：客户可发送工件图纸或邮寄样品，帝耐激光实验室免费上机试切，针对热成型钢、异形曲面、管材坡口、复杂孔位等工件完成全工艺打样，出具成品样件。
• 免费工艺调试：针对客户产品材质、厚度、精度要求，免费匹配专属激光功率、切割速度、AC轴角度参数，定制专属标准化工艺包。
• 免费方案定制：根据客户产能节拍、车间场地、预算范围，一对一免费定制设备配置、工装搭配、产线布局整体解决方案。
• 免费技术咨询：终身提供五轴编程、工艺优化、故障排查、新品迭代技术支持，解答各类三维切割加工难题。

15.2 服务优势

• 零风险选型：先打样、看效果、验精度，再确定设备配置，彻底避免选型失误、设备不适配、投产不良率高的问题。
• 提前锁定成熟工艺：设备未采购，工艺先落地，交付即可量产，大幅缩短投产周期。
• 适配全行业工件：支持汽车热成型件、异形管材、航空构件、新能源配件、工程机械工件等全品类金属三维工件打样调试。
