关节模组是协作机器人里最贵的部件之一，壳体内同时装减速器、电机、编码器和驱动板。这些零件的相对位置决定了整机的重复定位精度，所以壳体焊接必须满足一个前提：焊完之后尺寸链不能变。帝耐激光面向关节模组、减速器外壳与电机壳体，提供低应力激光焊接方案。
一、焊后尺寸链是核心指标
关节模组的尺寸链通常从输出法兰一直串到编码器安装面，任何一段变化都会累积成角度误差。焊接对尺寸链的影响来自两处：
-
热膨胀：局部受热让壳体膨胀，冷却后若收缩不均，会留下残余变形。
-
夹持变形：焊接夹具施加的压力若超过壳体刚性，会产生弹性甚至塑性变形。
这意味着焊接夹具的设计比激光参数更关键。一个压力不均的夹具，无论参数怎么调都做不出稳定的尺寸。
二、壳体结构与焊缝位置
| 结构部位 | 功能 | 焊缝关系 |
|---|---|---|
| 约束 | 输出法兰 | 与负载连接 |
| 远离 | 不允许变形 | 减速器腔 |
| 装柔轮/刚轮 | 相邻 | 不能挤压轴承位 |
| 电机腔 | 装定转子 | 相邻 |
| 需散热 | 编码器腔 | 装码盘 |
| 相邻 | 需防颗粒 | 走线腔 |
| 过线 | 交叉 | 不能压伤线束 |
编码器腔与减速器腔通常都需要密封，而两者之间又要走线。走线孔的处理是设计难点：孔周围既要密封，又不能压伤线束。常见做法是用灌胶或密封圈过渡，把焊接区域与走线孔分开。

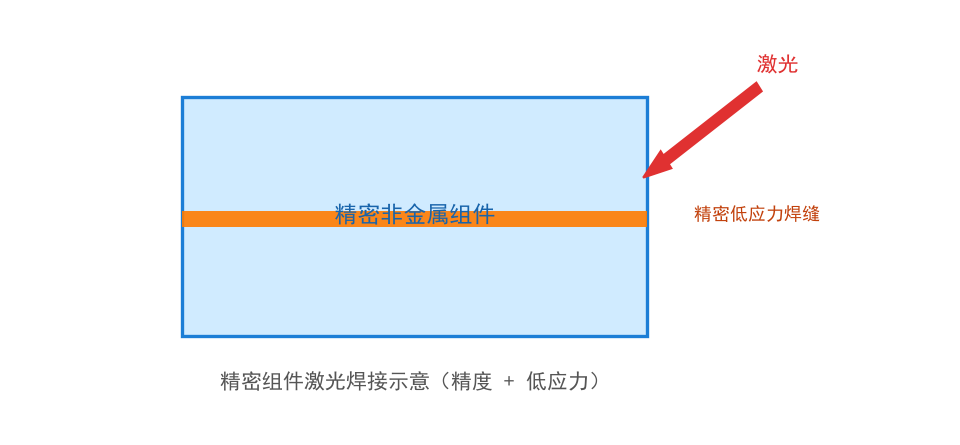

三、低应力焊接的三条实现路径
-
对称路径：从中心向外对称焊，让热量分布均匀，减少单侧膨胀。
-
分段焊接：长焊缝分成若干段，每段之间留冷却间隔，避免热量累积。
-
低占空比：用脉冲调制降低平均热输入，峰值能量仍足够熔融界面。
三者可以叠加。实际项目中，对称路径的收益最大，因为它直接消除了"一侧热一侧冷"的不均匀。
四、气密与油脂相容性
关节模组内部充润滑脂，外部要防尘防水。焊接密封要同时满足两个要求：
| 要求 | 验证方法 | 关注点 |
|---|---|---|
| 气密 | 压差法/氦检 | 焊缝全周无泄漏 |
| 耐油脂 | 高温下的油脂接触试验 | 焊缝不软化、不溶胀 |
| 耐振动 | 振动台 + 复检气密 | 振动后仍密封 |
耐油脂这一项容易被跳过。某些塑料在长期接触润滑脂后会轻微溶胀，导致焊缝应力变化。选材时应确认材料与所用油脂的相容性。
五、典型应用案例（示例）
| 案例 | 工件 | 材料 | 工艺 | 效果方向 |
|---|---|---|---|---|
| 案例 A | 关节模组上壳 | PC + 黑 PC | 对称分段焊 | 尺寸链稳定 |
| 案例 B | 减速器外壳 | PA66+GF | 轮廓焊 | 不挤压轴承位 |
| 案例 C | 电机端盖 | PBT + 黑 PBT | 环形焊 | 气密且散热不受影响 |
| 案例 D | 走线腔盖板 | PC/ABS | 透射焊 | 不压伤线束 |
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
| 项目 | 参考区间（通用） | 说明 |
|---|---|---|
| 半导体激光波长 | 808/915/940 nm | 按材料吸收选 |
| 适用壁厚 | 1.0–3.0 mm | 模组壳偏厚 |
| 焊接线速度 | 10–45 mm/s | 视轨迹 |
| 夹持压力 | 0.3–0.8 MPa | 需刚性夹具 |
| 焊后尺寸复测 | 关键尺寸 100% | 建议首件与抽检结合 |
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、壳体连接方式的对比与选型判断
关节模组的壳体连接有四条路线，尺寸链稳定性和密封能力并不同步。
| 连接方式 | 尺寸链影响 | 密封能力 | 装配效率 | 主要限制 |
|---|---|---|---|---|
| 激光透射焊接 | 小，热影响窄 | 高，可达气密 | 高，单工序 | 需透光与吸光配对 |
| 螺栓加密封圈 | 大，需法兰与凸台 | 中，靠压缩量 | 低，多工序 | 蠕变后预紧力衰减 |
| 结构胶粘接 | 小 | 中低 | 中，需固化 | 油脂可能侵蚀胶层 |
| 超声波焊接 | 中 | 中高 | 高 | 长焊缝能量不均 |
螺栓方案在装配现场最灵活，但法兰、凸台和螺钉的重量会挤占减速器的空间，预紧力在振动下还会缓慢衰减，这是关节精度漂移的常见来源。
选型时可以按这几条判断：
-
减速器同轴度要求高时，优先焊接，避免法兰面引入装配公差。
-
需要注脂后密封的，焊缝必须能承受油脂长期浸泡。
-
有拆修需求的模组，保留螺栓结构或设计可拆端盖。
-
壳体壁厚不均时，先确认薄壁侧的熔深是否稳定。
-
编码器端与电机端分开选型，编码器侧对热更敏感。
-
焊缝位置应避开轴承位与配合面，减少变形传递。
-
小批量多规格时，治具通用化比提高功率更有价值。
-
有 IP 等级要求的，焊后必须做全检而不是抽检。
-
装配节拍紧的产线，焊接的单工序特性比多工序更有优势。
四条路线没有通用答案，但关节模组的特殊性在于：尺寸链一旦被连接方式破坏，后面所有标定都要为此付出代价。
八、常见问题
问：焊完复测同心度超差，是参数问题还是夹具问题？
先查夹具。把压力降到刚好贴合再焊一批，若同心度改善，说明是夹持变形；若没改善，再看热输入是否过大。
问：玻纤增强尼龙外壳焊接后接缝处发白，正常吗？
发白通常是玻纤在熔融流动中取向改变造成的。若不影响气密与强度可接受；若要求外观，需降低能量并优化焊缝结构。
问：关节内部有润滑脂，焊接高温会不会让油脂变质？
有可能。焊缝远离油脂腔、控制热输入、必要时焊接时对油脂腔做隔热，是三条常用措施。
九、落地建议
-
夹具刚性优先，压力均匀比压力大更重要。
-
采用对称路径 + 分段焊接降低热应力。
-
焊缝与轴承位、码盘窗口保持距离。
-
选材时确认与润滑脂的相容性。
-
焊后对关键尺寸做首件确认与批次抽检。
产线节拍要把辅助时间算进去。机器人关节模组外壳激光焊接专题解决方案焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
气密性验收要写清测试条件。机器人关节模组外壳激光焊接专题解决方案件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，机器人关节模组外壳激光焊接专题解决方案类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
透明件焊接的外观评价容易被忽略。机器人关节模组外壳激光焊接专题解决方案焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
气密性验收要写清测试条件。机器人关节模组外壳激光焊接专题解决方案件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
透明件焊接的外观评价容易被忽略。机器人关节模组外壳激光焊接专题解决方案焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
常见问题
Q1：机器人关节模组外壳激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。
Q2：有哪些对应机型？ 透明塑料件选 DNW60T/100T/200T 透射焊接系列，圆柱类工件选 DNWF100S/200S 环焊系列；915/976nm 波长电光转换率约 47%，焊缝强度可达母材的 95% 以上。
Q3：打样与来料怎么安排？ 来料打样一次 5-10 套，3-5 个工作日出工艺报告；气密件按 0.3-0.5bar 保压 30 秒验收。确认工艺窗口后 30-45 天交付整机。
