汽车塑料激光加工整体解决方案
首页汽车塑料激光加工整体解决方案
帝耐激光（南京帝耐激光科技有限公司）面向汽车及新能源汽车产业链，提供以塑料激光焊接、激光切割、激光打标、激光刻字为核心的一体化精密加工方案。汽车是塑料激光焊接渗透率上升最快的下游之一——车灯、传感器壳体、雷达罩、电池组件、内饰件与执行器外壳，几乎都对"外观无痕、气密可靠、微型精密、可追溯"提出了硬性要求，而这正是激光工艺相对超声波、热板焊、胶粘的代差优势所在。
一、汽车行业塑料加工的核心诉求
汽车塑料件量大、面广、可靠性要求高，典型痛点集中在以下几个方面：
-
外观一致性：车灯、格栅、内饰可见面不允许飞边、溢胶、焊痕发黑，传统工艺难以兼顾强度与美观。
-
气密与防水：ADAS 传感器、毫米波雷达罩、车灯、电池组件必须在长期使用中保持气密，粉尘与水汽侵入会直接导致失效。
-
微型与异形：连接器、执行器、微型阀门结构复杂，传统焊头难以到达，且容易产生应力变形。
-
可追溯合规：关键安全件需赋码（零件号、批次、生产日期），满足整车厂质量追溯体系。
-
自动化与节拍：整车配套要求高节拍、一致性好、可联线，单件成本与良率都敏感。
二、帝耐一体化工艺总览
| 工艺 | 对应典型汽车件 | 解决的核心问题 | 相对传统工艺优势 |
|---|---|---|---|
| 塑料激光焊接 | 车灯、雷达罩、传感器壳体、电池上盖、内饰装饰条 | 气密、无飞边、外观无痕 | 焊缝窄、无接触应力、可焊异形与透明+黑色 |
| 激光切割 | 内饰件水口、线束支架、薄膜、薄壁格栅 | 定长、去浇口、修边 | 无刀模损耗、无毛刺、柔性换型 |
| 激光打标 | 零件号、批次码、LOGO、追溯二维码 | 永久追溯、防伪 | 无耗材、耐刮擦、字符清晰 |
| 激光刻字 | 金属执行器、齿轮、接插件刻字 | 微小件永久标识 | 对比度高、不伤基体 |
三、激光焊接在汽车上的应用
- 车灯与灯具

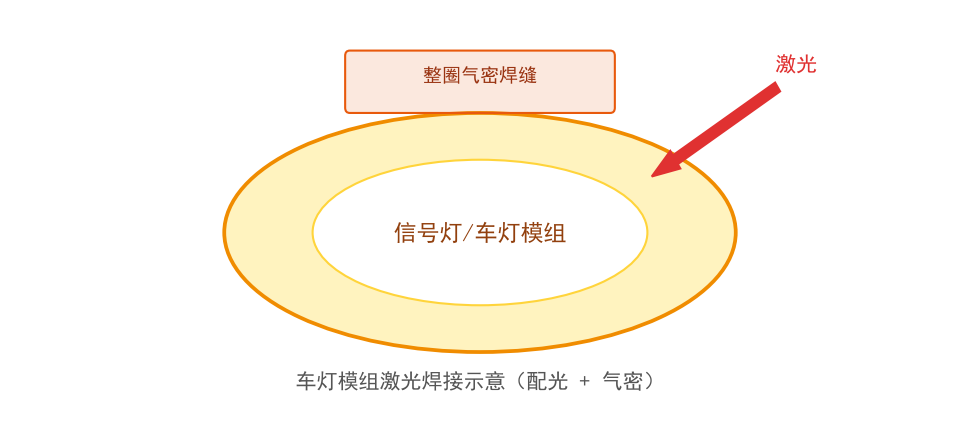

车灯是塑料激光焊接最经典的场景。配光镜（多为透明 PC）与灯壳（多为黑色 ABS/PC 改性料）的组合，正好对应"透射+吸收"的激光透射焊接材料配对，焊缝整齐、灯腔密封可靠，且不会因热板焊溢胶影响配光。
- 传感器与雷达罩
毫米波雷达罩、超声波雷达壳体、摄像头模组罩体要求透波、气密、低应力。激光焊接热影响区小，对内部天线与电路影响可控，是 ADAS 件的优先选择。
- 电池与电驱组件
新能源车的电池上盖、采集板支架、电驱控制器外壳、充电接口座等大量采用玻纤增强 PA 等工程塑料，激光焊接可在保证气密的同时避免金属污染，适配洁净装配。
- 内饰与功能件
氛围灯导光条、出风口装饰件、门锁执行器、天窗电机壳等，既要求外观，又要求小批量多品种快速换型，激光工艺柔性优势明显。
四、激光切割在汽车上的应用
-
内饰注塑件去水口、修边：替代人工剪浇口，一致性高、不产生碎屑污染。
-
线束支架与卡扣定长切割：柔性编程，换型快。
-
薄膜与声学薄膜裁切：热影响小，边缘封边不易散丝。
五、激光打标与刻字在汽车上的应用
-
安全件追溯码：零件号 + 批次 + 日期，满足 IATF 16949 追溯要求。
-
防伪与品牌 LOGO：塑料件表面深色打标、金属件刻字。
-
装配辅助标识：定位基准、方向标记。
六、帝耐整体优势
帝耐激光具备从激光器、运动控制到工装夹具的整机集成能力，可为汽车零部件厂提供单机、半自动工作台到全自动联线等多种形态。工艺窗口宽，适配透明+黑色、玻纤增强料、多种工程塑料；设备稳定性满足批量连续生产；支持来样打样，按件给出工艺路线与参数建议。
七、典型应用案例（示例）
| 案例 | 工件 | 材料 | 工艺路线 | 效果方向 |
|---|---|---|---|---|
| 案例 A | 后组合灯灯壳配光镜 | 透明 PC + 黑色 PC/ABS | 激光透射焊 | 焊缝整齐、灯腔气密、无溢胶 |
| 案例 B | 毫米波雷达罩壳体 | PA+GF / LDS 料 | 激光透射焊 | 低应力、透波、气密 |
| 案例 C | 内饰装饰条去水口 | ABS/PMMA | 激光切割 | 无刀痕、无毛刺、节拍稳定 |
| 案例 D | 执行器金属齿轮刻字 | 不锈钢 | 激光刻字 | 微字清晰、耐磨损 |
八、典型工艺参数参考
| 工艺 | 激光类型 | 适用壁厚 | 线速度参考 | 夹持压力参考 |
|---|---|---|---|---|
| 透射焊接 | 半导体 808/915/940nm | 0.5–3.0mm | 视轨迹 5–60 mm/s | 0.2–1.0 MPa（视结构） |
| 切割 | 光纤/绿光 | 薄壁与薄膜 | 视厚度 50–500 mm/s | — |
| 打标 | 光纤/CO₂ | — | 视面积 50–300 mm/s | — |
九、选型与落地建议
-
透明+黑色件优先验证透射焊接；同色或难焊料考虑焊接助剂或结构设计吸收层。
-
批量件建议配置视觉定位与压持工装，保证对位一致。
-
追溯件将打标工位并入焊后工序，形成"焊—标—检"一体线。
-
所有参数以帝耐来样打样结果为准，本表为通用工艺参考区间。
十、小结
汽车行业正处在电动化、智能化、轻量化叠加的窗口期，塑料激光加工在车灯、ADAS、电池与内饰上的价值持续放大。帝耐激光可提供覆盖焊接、切割、打标、刻字的整体方案，帮助零部件厂以更高良率、更优外观、更强追溯能力进入整车配套体系。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，汽车塑料激光加工整体解决方案机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，汽车塑料激光加工整体解决方案类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
汽车塑料激光加工整体解决方案与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
气密性验收要写清测试条件。汽车塑料激光加工整体解决方案件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。汽车塑料激光加工整体解决方案项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
透明件焊接的外观评价容易被忽略。汽车塑料激光加工整体解决方案焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
产线节拍要把辅助时间算进去。汽车塑料激光加工整体解决方案焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
常见问题
Q1：汽车塑料激光加工整体解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。
Q2：有哪些对应机型？ 透明塑料件选 DNW60T/100T/200T 透射焊接系列，圆柱类工件选 DNWF100S/200S 环焊系列；915/976nm 波长电光转换率约 47%，焊缝强度可达母材的 95% 以上。
Q3：打样与来料怎么安排？ 来料打样一次 5-10 套，3-5 个工作日出工艺报告；气密件按 0.3-0.5bar 保压 30 秒验收。确认工艺窗口后 30-45 天交付整机。
