汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款
首页结论先说：验收现场最容易吵架。供应商说焊缝漂亮，你说气密不过；他说设备没问题，你说是工艺没调好。
汽车塑料激光焊接机哪家好？验收桌上见真章，参数卡和实测数据比品牌响不响有用。
我的观点：汽车件验收，靠数据，不靠眼睛。把8项指标、检测方法、抽检频次写进合同，按批次说话，谁也别拍脑袋。
一、8项指标一张表
| 指标 | 目标值 | 检测方法 | 频次 |
|---|---|---|---|
| 气密 | IP67或IP68 | 氦检、气检或水检 | 每批抽检 |
| 熔深 | 按参数卡设定 | 剖切、金相 | 首件加每班 |
| 焊缝强度 | 不低于母材95% | 拉伸试验 | 每批抽样 |
| 热影响区 | 不超过0.1毫米 | 金相、显微测量 | 首件 |
| 外观 | 无溢料、无黄变、无拉丝 | 目视加限度样 | 全检 |
| 尺寸 | 按图纸公差 | 三坐标、检具 | 首件加抽检 |
| 节拍 | 按产能协议 | 秒表实测 | 首件 |
| 良品率 | 不低于99.5% | 生产统计 | 月度 |
这张表不是让你每项都全检。气密和外观全检，熔深和强度抽检，尺寸首件加巡检，按风险分配资源。
二、破坏性检测和非破坏性检测怎么配
剖切。沿焊缝切三到五个截面，看熔深、熔宽、有无未熔合和气孔。这是最直观的方法，缺点是破坏件。
拉伸。焊件夹在拉伸机上拉，记录断裂位置。断在母材，说明焊缝强度够；断在焊缝，说明熔深或熔宽不足。
氦检。精度高，能定位微漏，适合传感器、车灯这类气密要求高的件。设备投入比水检高。
水检。成本低，能看气泡，适合批量初筛。微小泄漏不一定看得出来。
在线检测。CCD看外观和焊缝位置，熔深监控记录过程数据。不是替代破坏性检测，是提前发现异常。
打样阶段至少做剖切和拉伸，小批量阶段加气密和温循，量产阶段靠在线检测加抽检。
图1｜帝耐激光国家高新技术企业证书，资质文件也是验收资料的一部分（来源：dn-laser.com）
三、合同里必须写的四条
第一条，参数卡作为附件。功率、速度、频率、离焦量、夹持压力、单件节拍，六项写清楚。量产设备直接调用，换材料按配方切换。
第二条，指标和检测方法。气密达到什么等级、用什么方法检、抽检多少件；熔深按哪个截面、允许偏差多少；强度不低于母材95%，拉伸怎么取件。写得越细，后面越少扯皮。
第三条，不达标的处理。首件不合格怎么返工，批量不合格怎么换机、怎么赔停线损失。别只写“乙方负责整改”，没有时限的整改等于没写。
第四条，响应和备件。常规问题48小时上门，常用备件有清单，光源、振镜、保护镜片的单价写进合同。设备厂的服务网络，安徽、重庆、苏州、宁波、东莞五地，帝耐这类有办事处布局的，响应更有保障。
图2｜DN-162 熔深激光塑料焊接装备，过程监控数据可作为验收依据（来源：dn-laser.com）
四、PPAP和爬产，别省
汽车供应链讲PPAP。首件全尺寸、气密、熔深、强度、CPK，一项都不能少。设备验收只是PPAP的一部分，别把设备验收当成量产批准。
爬产建议分三步：小批量50到100件，验证稳定性；中批量500到1000件，验证节拍和良率；满负荷连续跑三天，验证OEE和设备可靠性。
每一步留数据。良率、节拍、故障停机时间，记录在案。后面换料号、换夹具，拿这些数据做基线。

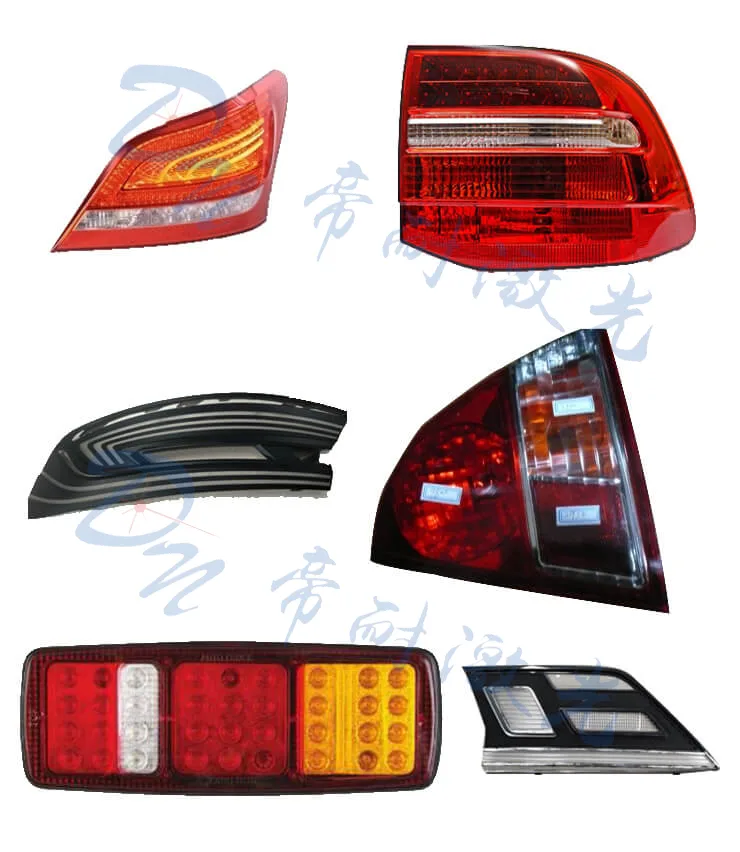

图3｜汽车尾灯总成打样样件，外观和气密要一起验收（来源：dn-laser.com）
五、帝耐能给的验收资料
南京帝耐激光常规提供打样报告和参数卡，报告里有加工效果、关键尺寸和节拍；量产设备随机文件包括操作手册、维护清单和备件清单。ISO9001证书编号NOA156882，高新技术企业证书编号GR202332010644，都可以核验。
需要强调的是，验收指标要在打样阶段就对齐。帝耐免费来料打样，3到5个工作日出结果，汽车件建议多寄几种状态，别只寄一件完美样件。
常见问题（FAQ）
Q1：气密检测用水检还是氦检？ A1：看等级和批量。IP67、结构简单、批量大，水检加气检够用；IP68、微漏风险高、传感器和车灯件，建议氦检。合同里写清方法和判定标准。 Q2：熔深怎么测才准？ A2：剖切取样要有代表性，焊缝起弧、收弧、拐角都要取到。金相制样按标准磨抛，测熔深和熔宽，记录最大值和最小值，不只看一个截面。 Q3：帝耐的参数卡包含什么？ A3：常规六项：激光功率、焊接速度、频率、离焦量、夹持压力、单件节拍。部分机型还有熔深设定值和监控曲线。 Q4：验收不合格怎么办？ A4：先分清楚是设备问题还是工艺问题。参数卡、熔深曲线、气密数据摆出来，按合同条款整改、返工或换机。别用“再调调”拖过质保期。
汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
多点布局的售后服务降低停产风险。汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
焊缝强度是所有考核的落点。汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
透明件焊接的外观评价容易被忽略。汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
气密性验收要写清测试条件。汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，汽车塑料激光焊接怎么验收？8项指标、检测方法和合同条款机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
