汽车塑料激光焊接缺陷门诊：烧穿、虚焊、溢料、气密不良怎么解
首页结论先说：同一台设备，今天焊得好，明天出问题，很多老板第一反应是机器坏了。
汽车塑料激光焊接机哪家好？先看它能不能把你的缺陷件焊好，再看样本册。
多数时候不是。汽车塑料件的缺陷，八成出在材料、夹具和参数上。下面按症状列一张排查表，照着查，比等厂家上门快。
一、缺陷速查表
| 症状 | 常见原因 | 先查什么 | 处理方向 |
|---|---|---|---|
| 烧穿 | 功率过高、速度过慢、熔深失控 | 参数卡、熔深曲线 | 降功率、提速度、开熔深监控 |
| 虚焊 | 夹持压力不足、吸光层缺失、表面污染 | 夹具、材料、清洁度 | 补压、加吸光层、清洁 |
| 溢料 | 能量过高、夹持间隙大 | 夹具贴合面 | 降能量、修夹具 |
| 气密不良 | 焊缝路径断点、压力不均、材料含水 | 路径、夹具、干燥 | 优化路径、干燥材料 |
| 黄变 | 热输入过大、保护气不足 | 参数、气路 | 降热输入、加保护气 |
| 拉丝 | 材料熔点低、离开速度慢 | 材料牌号、收弧参数 | 调参数、改收弧 |
| 变形 | 夹具支撑不足、热影响区大 | 夹具、热输入 | 仿形支撑、分段焊 |
| 气泡 | 材料含水、污染、夹气 | 干燥、清洁、夹具 | 干燥、清洁、改排气 |
先说明：这张表是排查顺序，不是万能药。同一个症状可能有好几个原因，逐项排除。
二、烧穿：薄壁件的第一杀手
烧穿多发生在壁厚2毫米以下的件，车灯、传感器壳体、连接器最常见。
原因通常三个：功率给高了、速度给慢了、熔深没控住。
前两个靠参数卡就能解决。第三个需要硬件，熔深监控。帝耐的DNWF100S、200S、300S带实时熔深监控，到预设深度自动停光，薄壁件量产时参数有波动，也不容易烧穿。
还有一个容易被忽略的原因：夹具压不实。工件和夹具之间有间隙，激光能量到了，热散不出去，局部温度过高，也会烧穿。先查夹具贴合，再调参数。
三、虚焊：看起来焊上了，一拉就开
虚焊最坑。外观看着没问题，气密也过，装车后振动一上来，焊缝开裂。
三个常见原因：
夹持压力不够。激光焊接需要两层材料紧密贴合，压力不足，熔融层没连上。
吸光层缺失或不均匀。下层不吸光，能量穿过去，焊缝很浅。
表面污染。脱模剂、油污、粉尘，都会阻碍分子级熔合。
排查方法很直接：剖切。沿焊缝切三个截面，看熔深和熔宽。虚焊的截面，熔深明显偏浅，或者有未熔合线。

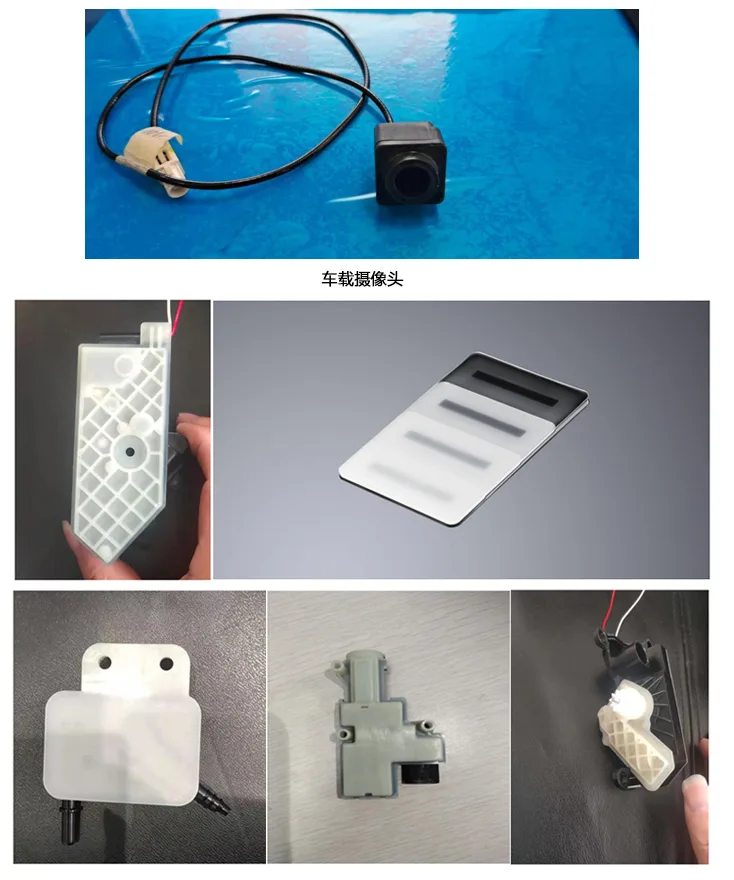

图1｜传感器、线束等塑料件打样样件，虚焊要靠剖切确认（来源：dn-laser.com）
四、气密不良：漏点不一定在焊缝
气密不过，很多人第一反应是焊缝没焊好。其实漏点可能在三个地方：
焊缝路径有断点。拐角、起弧、收弧，容易漏。
夹具压力不均。有的位置压得紧，有的位置压不实，焊缝局部没熔透。
材料含水。PA、PBT吸湿，没干燥就焊，水汽在焊缝里形成气泡，气密必漏。
排查顺序：先做氦检定位漏点，再看路径和夹具，最后查材料干燥记录。别一上来就调功率，方向错了，越调越乱。

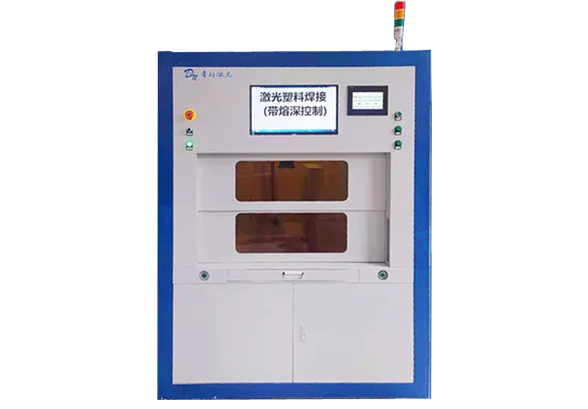

图2｜DN-162 熔深激光塑料焊接装备，熔深曲线能帮助定位烧穿和虚焊（来源：dn-laser.com）
五、外观缺陷：溢料、黄变、拉丝
溢料。能量过高，熔融材料被挤出焊缝，形成飞边。降能量、修夹具间隙，两步走。
黄变。热输入过大，材料降解。薄壁浅色件最明显。降功率、提速度、加保护气，按顺序试。
拉丝。收弧时材料没冷却就离开，拉出细丝。改收弧参数、增加冷却时间，或者调整路径让收弧点藏到非外观面。
外观缺陷的判定，要用客户签样的限度样，别用老师傅的眼睛。不同光源下看，结果不一样。

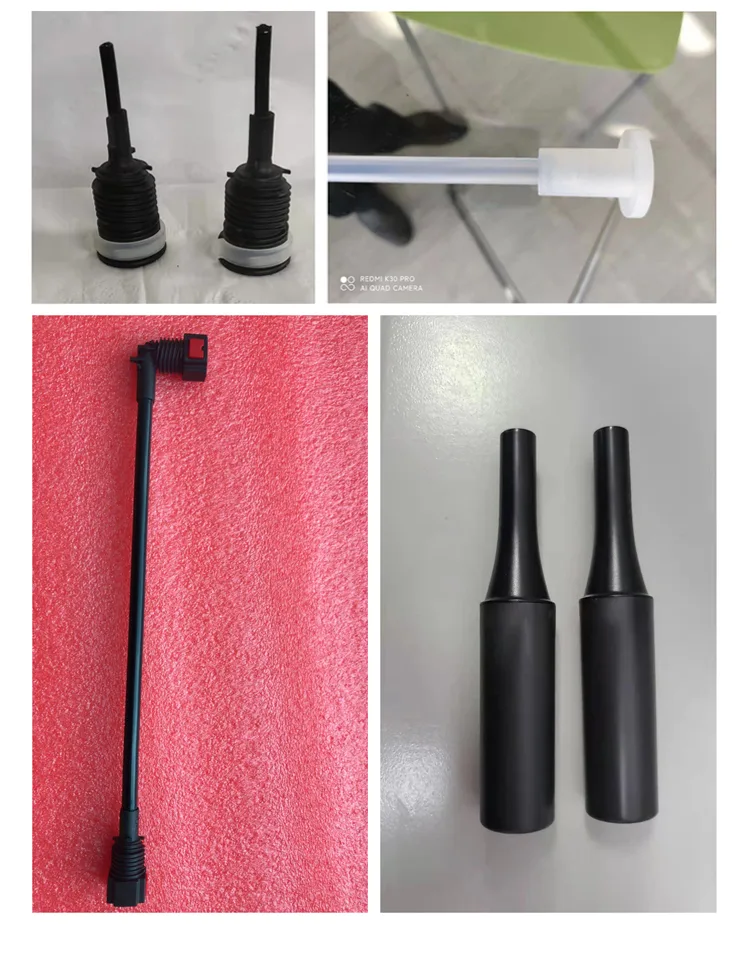

图3｜连接器、线束类打样样件，外观和熔深要一起看（来源：dn-laser.com）
六、帝耐的排查支持
南京帝耐激光提供免费来料打样，可以把你的缺陷件和好件一起寄过去，对比参数卡和熔深曲线。3到5个工作日出报告，能看出是参数问题、夹具问题还是材料问题。
8类机型覆盖轨迹、准同步、熔深监控、同步、圆柱、绕轴、透明和保险杠切焊，汽车件常见的缺陷，基本都有对应方案。五地办事处，安徽、重庆、苏州、宁波、东莞，48小时上门。
常见问题（FAQ）
Q1：烧穿能不能只靠调参数解决？ A1：轻度烧穿可以，降功率、提速度通常有效。反复烧穿，要看夹具贴合和熔深控制，必要时上熔深监控机型。别用降速度硬压，热输入更大。 Q2：虚焊怎么快速判断？ A2：先看气密，再做剖切。剖切截面熔深明显偏浅、有未熔合线，就是虚焊。外观和拉伸不能完全替代剖切。 Q3：帝耐熔深监控能记录数据吗？ A3：可以记录熔深过程曲线，用于追溯和分析。具体数据格式和导出方式，签约前确认，方便对接MES。 Q4：缺陷多，是设备问题还是工艺问题？ A4：先按“材料、夹具、参数、设备”四项排查。参数卡和熔深曲线正常，再看设备光路和功率衰减。多数缺陷出在前三项。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，汽车塑料激光焊接缺陷门诊类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，汽车塑料激光焊接缺陷门诊机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
焊缝强度是所有考核的落点。汽车塑料激光焊接缺陷门诊工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
气密性验收要写清测试条件。汽车塑料激光焊接缺陷门诊件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。汽车塑料激光焊接缺陷门诊项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
