微流控芯片激光焊接：PMMA、COC 流道怎么封得不塌不堵
首页结论先说：微流控芯片的封装，是个看着简单、做起来处处是坑的活。
两片塑料，一片刻了流道，一片是平的，封在一起，不能漏，不能堵，流道不能塌，还不能有胶。做体外诊断的老板找我聊，十有八九是被这道工序卡过。
微流控芯片激光焊接机哪家好？先看它敢不敢在你的流道上做截面，再谈设备。
这篇只讲塑料微流控的封装，金属和玻璃不在讨论范围。
一、微流控封装的四个死穴
流道塌陷。封装时压力给大了，或者热量传得太深，流道顶面软化下塌，截面从矩形变成月牙，流量就不对了。
溢料堵流道。熔融材料被挤进流道，尤其流道边缘离焊缝近的设计，一挤就堵。堵一点，检测结果就飘。
气泡。两层材料贴合不实，或者材料含水，界面留气泡。气泡不影响外观，但影响光学检测和密封。
键合强度不均。同一片芯片，中间焊住了，边上没焊住，切开一看熔深差一倍。这种情况多半是夹具压力不均或者材料厚度公差。
这四个问题，热压键合、胶粘、超声波都会有，激光也不是天然免疫。区别在于激光的热影响区小，能把热量控制在界面附近，塌陷和堵流道的风险低一些。
二、材料怎么配
微流控常用的几种塑料，激光焊接的适配性差别很大。
| 材料 | 透光性 | 吸水率 | 激光焊接适配 | 注意 |
|---|---|---|---|---|
| PMMA | 优 | 中 | 好 | 脆，夹具压力要柔 |
| COC | 优 | 极低 | 好 | 成本高，适合试剂芯片 |
| COP | 优 | 极低 | 好 | 与 COC 接近，光学好 |
| PC | 良 | 中 | 较好 | 韧性好，需更高能量 |
| PS | 良 | 低 | 一般 | 易应力开裂，慎选 |
| PP | 差 | 低 | 需吸光层 | 表面能低，慎用 |
透光率高不等于好焊。PMMA 透光好，但脆，夹具压不匀就裂；COC 吸水率低，适合长期存放试剂，但价格是 PMMA 的好几倍。
还有一条容易被忽略：上下两片的材料要尽量同牌号。不同牌号的熔点、流动速率不一样，焊出来界面应力大，放几天就翘。
三、四种封装工艺，别只听一家之言
| 工艺 | 优点 | 短板 | 适合的产量 |
|---|---|---|---|
| 热压键合 | 强度高、无添加剂 | 整片加热，流道易塌，周期长 | 中低，研发为主 |
| 胶粘/胶带 | 设备便宜、室温 | 胶层堵流道、老化、生物相容性要解释 | 小批量 |
| 超声波 | 快 | 振动、碎屑、流道尖角易裂 | 中批 |
| 激光透射焊 | 局部加热、无胶无碎屑、可图形化 | 需要夹具压紧、上下层透光匹配 | 中高批 |
说句实在话：不是所有微流控都值得上激光。流道又深又窄、面积又小的芯片，热压可能更省心。激光的优势在大面积、需要局部焊、又不能有胶的场景。
四、激光封装的五个参数
功率。从低往高试，先保证焊住，再谈速度。功率一步给到位，流道就塌了。
速度。速度和功率是一对。速度慢，热输入大，塌陷风险高；速度快，熔深不够。先定速度，再配功率，比反过来好调。
压力。微流控的夹具压力通常比常规塑料件小，几十牛到几百牛，看面积。压力太小贴合不实，太大流道变形。
光斑。光斑大，热影响区宽，适合长直焊缝；光斑小，能量集中，适合窄边。流道离焊缝近的，优先小光斑。
离焦量。焦点在界面附近，能量利用率最高。离焦太多，能量散在材料里，塌陷风险上来。
这五个参数不是独立的，靠 DOE 做窗口。打样时让对方给一张功率-速度窗口图，比给一个"最佳参数"有用。
图1｜透明塑料件与微流控芯片打样样件，左下为带流道的微流控芯片（来源：dn-laser.com）
五、怎么检验封得好不好
外观看不出问题，是微流控封装最坑的地方。
流道截面。切片，显微镜下量流道高度和宽度，和设计值比。塌陷超过 10% 就要调参数。
染色渗漏。从入口注染料，看有没有窜流到相邻流道。这个方法便宜、直观，产线上也能用。
爆破压力。从入口加压，看多少压力下封口失效。做试剂芯片的，这一项要跟客户标准对齐。
微粒和洁净度。医疗件要测，尤其做细胞培养或核酸提取的芯片。
熔深一致性。沿焊缝取三点切开，熔深偏差控制在 ±10% 以内，说明夹具和能量都稳。
帝耐的熔深监控机型在微流控上有个额外好处：熔深到设定值自动停光，不会因为材料批次差异把流道焊穿。曲线还能按片存，做追溯。

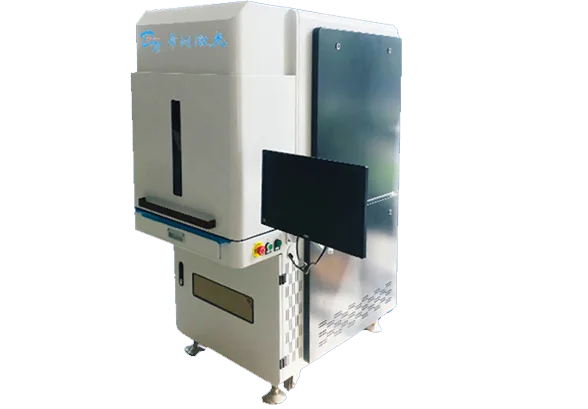

图2｜透明材料塑料焊接机，专为全透明件互焊设计（来源：dn-laser.com）
六、帝耐在微流控上的位置
南京帝耐激光的 ClearJoining 透明互焊专利，解决的是全透明件之间不加吸光剂的问题。微流控芯片上下两片都透光，常规激光焊接需要其中一片加吸光层，加了就改变材料，医疗注册时不好解释。ClearJoining 不用加，这一点对医疗客户价值最大。
机型是透明材料塑料焊接机 DNW60T、100T、200T，功率 100 到 500 瓦，幅面按产品定制。小片芯片可以多工位排布，一次焊多片。
如果是带吸光层的设计，或者上下片材料不同，用熔深机型 DNWF100S、200S、300S 更合适，功率余量大，还能监控熔深。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，42 项知识产权，12 项发明专利，ISO9001 证书编号 NOA156882。免费来料打样，3 到 5 个工作日出参数卡。

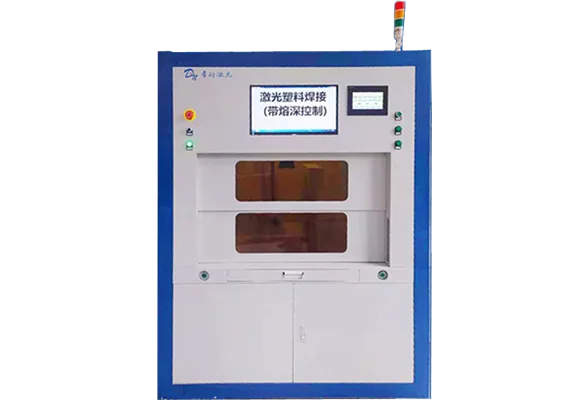

图3｜DN-162 熔深激光塑料焊接装备，实时熔深监控可防流道焊穿（来源：dn-laser.com）
常见问题（FAQ）
Q1：微流控芯片一定要用透明焊接机吗？ A1：看设计。上下两片都透明、又不允许加吸光层，用 ClearJoining 透明机。如果下层可以加吸光层，或者下层本身是深色材料，熔深机型更便宜也更快。 Q2：流道塌陷能不能靠降功率解决？ A2：能缓解，但不能根治。塌陷往往是压力、速度和材料厚度一起造成的。先降压力，再提速度，最后才动功率，顺序反了会越调越糟。 Q3：焊完的芯片怎么快速判断堵没堵？ A3：注染料看流通，最直接。有条件再测流量和爆破压力。别只看外观，微流控的堵很多时候肉眼看不见。 Q4：帝耐能焊 COC 材料吗？ A4：COC 和 COP 都属于透明、低吸水材料，激光透射焊适配性没问题，具体参数要看牌号和厚度。把材料和流道图一起寄过去打样，3 到 5 个工作日能给出参数卡和截面图。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，微流控芯片激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
微流控芯片激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
气密性验收要写清测试条件。微流控芯片激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
微流控芯片激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
多点布局的售后服务降低停产风险。微流控芯片激光焊接设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
