电池托盘激光切焊：SMC 不能焊，能焊的是塑料托盘
首页结论先说：电池托盘这个件，很多人一开始就理解错了。
SMC 复合材料托盘、铝合金托盘，都是“切”出来的，不是焊出来的。只有热塑性塑料托盘，比如 PP-LGF、GMT，才能用激光焊。
新能源电池托盘激光切焊设备哪家好？先看你的托盘是什么材料：SMC 和铝合金，选切割机；热塑性塑料，才谈焊接。材料搞错，方案从第一步就偏了。
图1｜轨迹激光焊接塑料机，大幅面异形件可三维走位切割焊接（来源：dn-laser.com）
一、托盘材料，先分三类
| 材料 | 能否激光焊 | 加工方式 |
|---|---|---|
| SMC 复合材料 | 不能 | 激光切割、水刀、CNC |
| 铝合金 | 不能（塑料激光焊） | 激光切割、CNC、搅拌摩擦焊 |
| PP-LGF、GMT 热塑复合材料 | 能 | 激光焊接、切割 |
SMC 是热固性复合材料，加热不熔化，只会烧焦，所以不能焊。
铝合金是金属，属于金属激光焊的范畴，不是塑料激光焊。
PP-LGF 是长玻纤增强聚丙烯，热塑性，可以焊。GMT 也是热塑性复合材料，可以焊。
拿到托盘图纸，先看材料一栏，再谈设备。
二、切割和焊接，分工不同
SMC 托盘和铝合金托盘，主要用切割：
切割轮廓。托盘的外形、安装孔、加强筋开口，都要切。
切割精度。切缝要窄，热影响区要小，不能有崩边、碳化。
切割效率。托盘尺寸大，切割路径长，设备要能大幅面走位。
热塑性塑料托盘，切割和焊接都可能用：
切割，切开浇口、修边、开孔。
焊接，把两个塑料件焊在一起，或者把塑料件焊到托盘上。
所以托盘产线的设备配置，要看材料组合。
三、切焊一体机，适合什么场景
切焊一体机，是把切割头和焊接头装在一台设备上，一次装夹完成切和焊。
适合三个场景：
第一，同一个件既要切又要焊。比如塑料托盘，先切外形，再焊附件。
第二，多品种小批量。换产品时，切割和焊接程序一起换，不用换设备。
第三，大件加工。托盘尺寸大，换设备重新装夹，精度就丢了，一体机一次装夹解决。
帝耐的切焊一体机在汽车保险杠上有应用，托盘加工可以借鉴这个思路。具体配置要看托盘材料和结构。
四、大件节拍怎么算
托盘尺寸大，节拍算法和小件不一样。
切割节拍，等于切割路径长度除以切割速度，加上空行程时间。
焊接节拍，等于焊缝长度除以焊接速度，加上上下料时间。
一台设备的节拍，是两个工序的时间之和，再除以工位数。
举个例子。一条 8 米长的切割缝，切割速度 4 米每分钟，切割时间 2 分钟。空行程和上下料 3 分钟，单件节拍 5 分钟。
如果一天有效工作 20 小时，一台设备一天做 240 件。年产 10 万件，需要两台。
这个算法，比“最快 3 秒一件”的小件指标更实际。
五、夹具与定位
大件夹具，核心是三个字：稳、准、快。
稳，是夹紧要牢。托盘面积大，切割和焊接时不能振动，夹具要刚性足够。
准，是定位要准。托盘上的安装孔、基准面，要用定位销定位，不能靠边靠。
快，是换型要快。多品种托盘，夹具要能快换，定位块可调。
夹具费用在大件项目里占比高，一套托盘夹具可能几万到几十万，报价时要算进去。
六、检测三项
第一项，尺寸。托盘的外形尺寸、安装孔位置、平面度，焊切后要测。
第二项，密封。如果托盘有密封要求，焊缝要检漏。
第三项，强度。焊接件要做拉拔或者剪切测试，切割件要看边缘质量。
三项里，尺寸最关键。托盘装不进车身，其他都白谈。
七、帝耐在托盘类件上的配置
南京帝耐激光的轨迹机型 DNWF100G、200G、300G，适合大幅面异形件，三维走位切割和焊接。
保险杠切焊一体机，是帝耐在大件切焊上的成熟产品，幅面可以按件定制。
热影响区可以控制在 0.1 毫米以内，切割边缘碳化小。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
价格按配置分四档，大幅面切焊一体机多在 100 万到 500 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。
免费打样，3 到 5 个工作日出参数卡。托盘打样建议寄整件或者分段，小样测不出大幅面精度。
图2｜电池新能源行业激光焊接切割解决方案总览，托盘属于电池包结构件（来源：dn-laser.com）

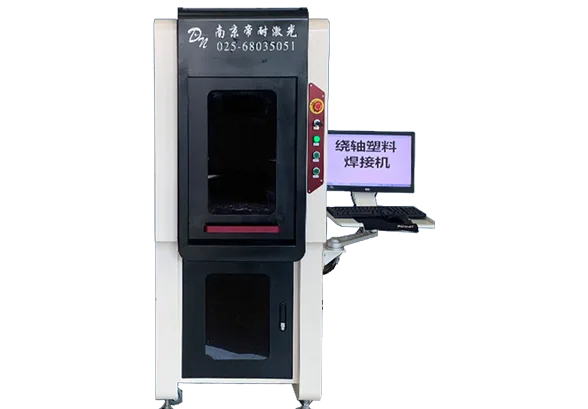

图3｜激光绕轴塑料焊接机，托盘上的管件、附件可绕轴走位焊接（来源：dn-laser.com）
八、一个常见的误判：拿 SMC 托盘问塑料激光焊
有厂拿着 SMC 托盘图纸，问能不能用塑料激光焊把两层焊起来。
答案是焊不了。SMC 是热固性材料，加热不熔化，激光打上去只会碳化。
SMC 托盘的连接方式，一般是胶粘、铆接、螺栓，或者一体成型。激光只能用来切割。
这个误判很常见，提前说清楚，能省很多时间。
九、说句实在话
托盘加工，先分清材料，再谈工艺。
SMC 切割、铝合金切割、塑料焊接，三套不同的设备，别混在一起谈。
选厂家的时候，问他一句：切过 SMC 托盘吗？切缝多宽？热影响区多大？能答上来的，才真做过托盘。
常见问题（FAQ）
Q1：电池托盘一定要用激光切吗？ A1：不一定，水刀、CNC 也能切。激光切的优势是切缝窄、热影响小、速度快，适合薄壁和复杂轮廓。SMC 托盘用激光切，要注意边缘碳化，参数要调好。帝耐建议拿实际件试切，对比切缝和边缘质量。 Q2：SMC 托盘能激光焊吗？ A2：不能。SMC 是热固性复合材料，加热不熔化，激光焊无法形成熔池。SMC 件的连接靠胶粘、铆接、螺栓或者一体成型。激光在 SMC 上只用于切割。 Q3：塑料托盘和 SMC 托盘，能在一台设备上做吗？ A3：切割可以，焊接不行。切焊一体机可以切 SMC，也可以切塑料；但焊接功能只对热塑性塑料有效。如果两种托盘都要做，建议选切焊一体机，切割通用，焊接按需启用。 Q4：帝耐做过电池托盘吗？ A4：帝耐的切焊一体机在汽车保险杠上有成熟应用，大幅面轨迹机适合托盘类大件切割。具体到电池托盘，建议寄实际件试切，看切缝、热影响、节拍数据。3 到 5 个工作日出试切报告。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。电池托盘激光切焊项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
多点布局的售后服务降低停产风险。电池托盘激光切焊设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
气密性验收要写清测试条件。电池托盘激光切焊件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
透明件焊接的外观评价容易被忽略。电池托盘激光切焊焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
