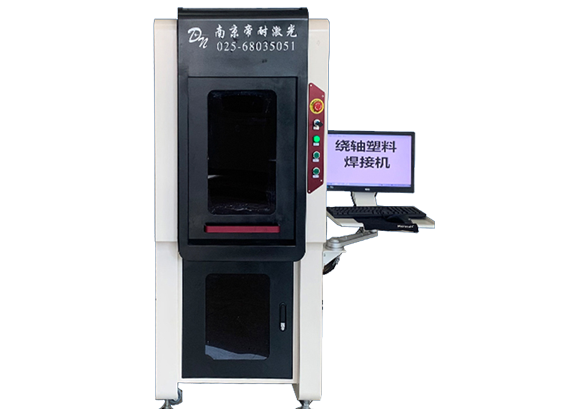

激光绕轴塑料焊接机

产品概述 本设备为光路旋转式透射塑料激光焊接装备，区别于工件旋转的圆柱形焊接机；本机管件工件全程固定，依靠伺服驱动旋转光学光路环绕工件做圆周运动，完成管件环形、拐角焊缝焊接。专门针对超长管件、大粗管、带线束管路，这类产品因尺寸、结构限制无法做工件回转的工况。机型 DNWF100S、DNWF200S；可配置自动送料、送管到位、焊接温度管控模块。适配 PC、ABS、PA、玻纤增强等热塑性管路塑件；工件必须满足上层透光下层吸光的透射焊接前提；优先用于超长 / 大管径管件，小型普通圆柱件建议选用工件旋转式圆柱形塑料焊接机。

设备特点

• 工件固定不动，激光光路绕轴旋转，解决超长、粗管件无法旋转焊接痛点
• 可完成管件圆周焊缝、拐角位置焊接，适配大尺寸管路类产品
• 非接触激光透射焊接，焊缝气密性好，热变形小，无粉尘溢料
• 可选配自动送料机构，实现管件自动上料到位
• 可选配焊接温度实时管控模块，稳定焊接工艺窗口
• 人机操作简单易懂，工艺文档可存储，方便换产
• 免维护，无焊接耗材，运行成本低

应用行业

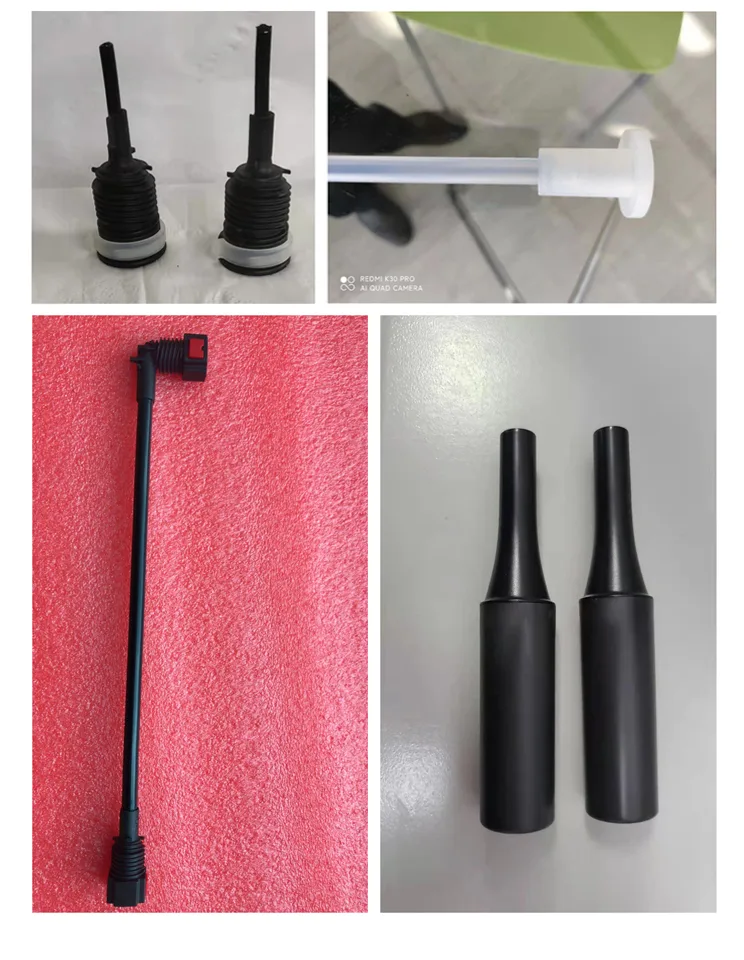

• 汽车行业：各类长尺寸塑胶管路、大管径流体管件环形密封焊接
• 医疗器械行业：医疗长管路、大口径塑胶管件焊接加工




  可选配置

• 自动送料、送管到位机构，管件自动化上料
• 焊接温度实时监测管控模块，稳定工艺
• CCD 视觉定位校正管件摆放位置偏差
• 定制专用管件工装夹具组
• MES 系统对接接口，工艺数据采集追溯

厂家配套与工艺服务

激光绕轴塑料焊接机由南京帝耐激光科技有限公司自主研发制造。帝耐激光成立于 2013 年，专注激光精密加工十三年，通过 ISO9001 认证；帝耐激光提供来料试加工验证与工艺参数卡，帝耐激光在安徽、重庆、苏州、宁波、东莞设有办事处就近响应，整机与激光器按帝耐激光质保政策执行。
