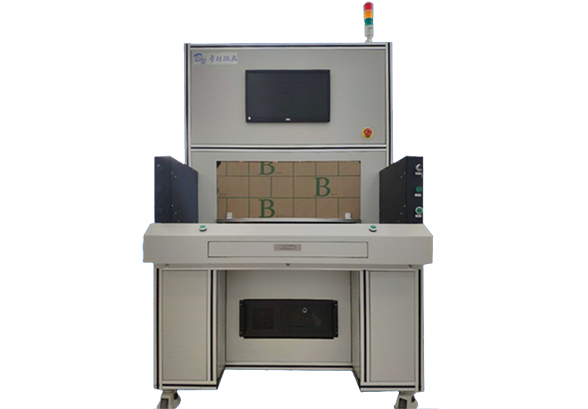

三维激光雕刻机
国家级高新技术企业 · 中科院博士团队 · 42 项自主知识产权
南京帝耐三维激光雕刻机，采用 3D 动态聚焦振镜，曲面、斜面、高低落差工件自动焦点补偿，实现曲面打标与浅浮雕雕刻；适配金属硬质塑料，江苏支持来料试样评估。
价格咨询 >>
产品中心
-
塑料激光焊接机
-
激光刻字打标机
-
全域激光清洗机
-
精密激光切割机
留言咨询
产品概述
产品概述 本设备为 3D 动态聚焦光纤激光雕刻机，区别传统 2D 平面打标机；配备专用三维动态聚焦振镜与配套控制软硬件，加工过程中实时动态补偿 Z 向焦点，在曲面、斜面、存在高低落差的工件表面保持光斑聚焦，消除普通 2D 打标出现的离焦、标记模糊变形问题；机型包含 DNDK20/30/50/100FC，支持多种加工幅面，兼容 dxf、plt、cnc、step、iges 三维图纸文件，可完成曲面标识、浅浮雕雕刻。适合各类金属、硬质镀层塑料；适合曲面、斜面、有高低落差工件；不适合大余量深度铣削雕刻；角度过陡的陡壁曲面会受光学扫描角度限制；设备成本高于普通 2D 打标机；简单平面工件优先选用普通二维打标机。
设备特点
- 3D 动态聚焦振镜系统，曲面 / 斜面 / 高低落差工件实时焦点补偿，标记不变形不模糊
- 支持曲面打标、立体浅浮雕雕刻，支持 step、iges 等三维模型图纸导入
- 兼容 dxf、plt、cnc 等多种二维、三维格式文件，软件操作界面友好
- 光束质量优异，高峰值功率，打标雕刻速度最高 7000mm/s，加工效率高
- 光电转换效率高，整机寿命长，日常维护简单
- 支持单工位 / 双工位，可拓展自动化改造对接产线
应用行业
- 五金模具行业：曲面模具、异形五金件曲面 LOGO、序列号打标、浅浮雕雕刻
- 消费电子行业：弧形外壳、异形 3C 塑胶金属件曲面标识刻印
- 工艺礼品行业：曲面工艺品、纪念件浮雕图文雕刻
- 汽车零部件行业：异形曲面塑胶、金属零部件追溯码、LOGO 打标
可选配置
- CCD 视觉定位系统，异形工件自动识别定位
- 旋转工装夹具，回转类 3D 工件曲面打标雕刻
- 多种规格场镜，切换不同加工幅面
- 烟尘净化器，处理金属雕刻粉尘
- 自动化工作台，配套上下料机构对接产线
产品参数
| 参数名称 | DNDK20FC | DNDK30FC | DNDK50FC | DNDK100FC |
|---|---|---|---|---|
| 设备型号 | DNDK20FC | DNDK30FC | DNDK50FC | DNDK100FC |
| 激光功率 (W) | 20 | 30 | 50 | 100 |
| 雕刻范围 (mm) | 200×200~1500×1500（场镜选配） | 200×200~1500×1500（场镜选配） | 200×200~1500×1500（场镜选配） | 200×200~1500×1500（场镜选配） |
| 雕刻速度 | ≤7000mm/s | ≤7000mm/s | ≤7000mm/s | ≤7000mm/s |
| 最小字符 (mm) | 0.1 | 0.1 | 0.1 | 0.1 |
| 最小线宽 (mm) | 0.05 | 0.05 | 0.05 | 0.05 |
| 重复精度 (mm) | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| 运行方式 | 单工位 / 双工位可选 | 单工位 / 双工位可选 | 单工位 / 双工位可选 | 单工位 / 双工位可选 |
| 工作环境 | 温度 10℃‑40℃；湿度 5%‑85% | 温度 10℃‑40℃；湿度 5%‑85% | 温度 10℃‑40℃；湿度 5%‑85% | 温度 10℃‑40℃；湿度 5%‑85% |
| 冷却方式 | 风冷 | 风冷 | 风冷 | 风冷 |
| 耗电功率 (KW) | ≤3 | ≤3 | ≤3 | ≤3 |
| 电力需求 | 单相 AC220V (±10%)/50‑60Hz | 单相 AC220V (±10%)/50‑60Hz | 单相 AC220V (±10%)/50‑60Hz | 单相 AC220V (±10%)/50‑60Hz |
| 激光安全等级 | 四级 | 四级 | 四级 | 四级 |
| 整机重量 (KG) | 300 | 300 | 300 | 300 |
| 设备体积 (mm) | 1200×1200×1700 | 1200×1200×1700 | 1200×1200×1700 | 1200×1200×1700 |
应用领域
电池新能源行业领域在激光焊接切割解决方案
医疗器械行业领域在激光焊接切割解决方案
塑料包装行业激光焊接切割整体解决方案
半导体行业的激光切割焊接解决方案
汽车行业激光焊接解决方案
电子行业激光焊接切割解决方案

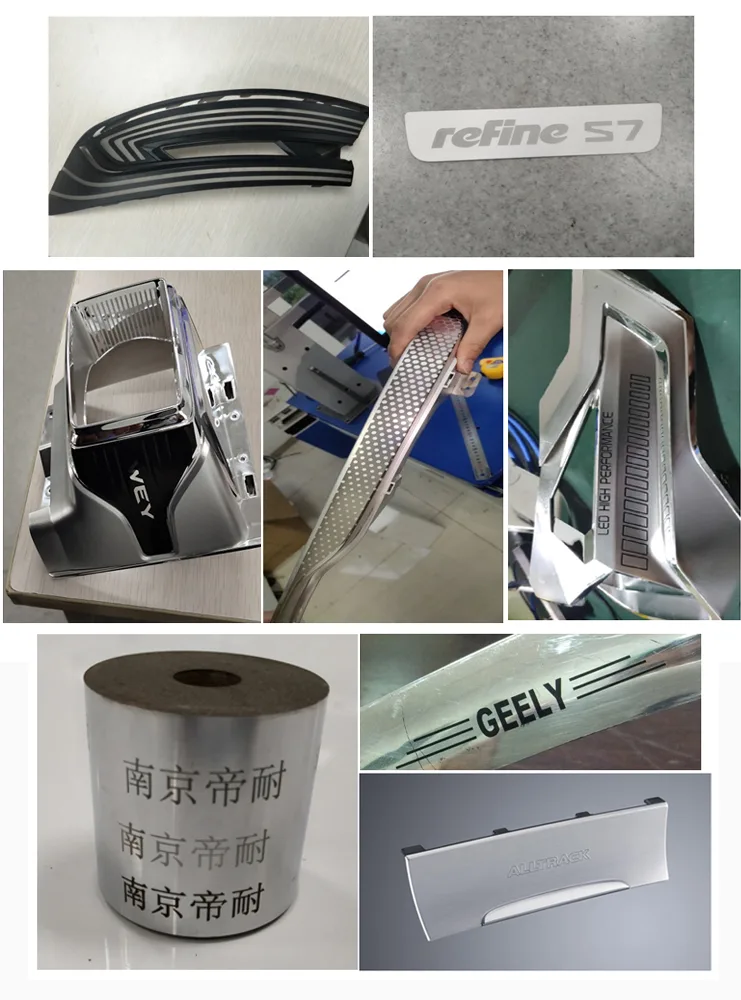

样品展示
常见问题（FAQ）
Q1三维激光雕刻机是怎样在工件上刻字打标的？
通过热光源瞬时热烧蚀气化，或冷光源打断材料分子键，在工件表面留下字符、文字或图案信息，用于产品身份标识与全流程追溯。设备可配备自动上下料、自动定位与自动打标功能，配合 CCD 自动精确定位与机械手臂自动取放件，正反面均可加工。
Q2三维激光雕刻机的硬打标与软打标有什么区别？
硬打标功率 100W，打标深度 3-60μm，字迹永久清晰，适合需要长期追溯的标识；软打标功率 20W，打标深度 2-5μm，对工件表面损伤更小，适合对表面完整性敏感的场景。两种模式均支持 SEMI 标准字体，打标速度最高可达 7000mm/s。
Q3三维激光雕刻机的价格怎么算？报价需要提供什么信息？
三维激光雕刻机属非标定制设备，价格由激光功率、加工幅面、定位精度、自动化程度与配套治具共同决定，无法一概而论。提供工件材质、尺寸、产能要求即可获得精准报价，请致电全国销售热线 400-030-5905。
Q4三维激光雕刻机支持来料打样吗？
支持。帝耐激光提供免费来料打样与选型咨询，您寄送实际工件后我们会出具打样报告（含焊缝强度、气密性、节拍等实测数据），据此确定设备配置与最终报价，可有效降低选型风险。
Q5三维激光雕刻机的厂家资质和售后服务如何？
生产厂家为南京帝耐激光科技有限公司，由中科院上海光机所博士团队联合南京先进激光技术研究院于 2013 年创办，国家级高新技术企业，拥有 42 项自主知识产权，员工 300 余人、研发人员占比30%。提供选型咨询、定制化方案与全国 48 小时上门维保，全国销售热线 400-030-5905。
还有其他问题？帝耐激光提供 免费来料打样 / 选型咨询 / 定制化方案，全国 48 小时上门维保 —— 立即咨询 400-030-5905。
