首页结论先说：家电行业的塑料件，有两个特点：件大、量大。
洗衣机内桶、冰箱内衬、空调外壳、洗碗机内胆，尺寸都在半米以上，产量动辄几十万件。
件大，焊接变形难控；量大，节拍要求高。两个要求压在一起，设备选型的余地不大。
家电塑料件激光焊接机哪家好？先看设备幅面够不够，再看能不能控住大件变形，最后看节拍和良率数据。
图1｜同步塑料激光焊接机，洗衣机内桶等大幅面件可整圈同步加热（来源：dn-laser.com）
一、家电四类件
| 件类 | 典型产品 | 材料 | 关键要求 |
|---|---|---|---|
| 洗涤件 | 洗衣机内桶、平衡环 | PP、PP-GF | 动平衡、耐疲劳 |
| 制冷件 | 冰箱内衬、风道 | HIPS、ABS | 气密、耐低温 |
| 空调件 | 空调外壳、导风板 | ABS、PP | 外观、耐候 |
| 厨电件 | 洗碗机内胆、蒸箱水箱 | PP、PC | 耐温、气密 |
四类件，要求不一样。洗涤件看动平衡，制冷件看气密，空调件看外观，厨电件看耐温。
二、材料与焊接窗口
PP 是家电主力，便宜、耐化学、好焊。但 PP 收缩率大，大件焊接容易变形。
HIPS 多用于冰箱内衬，焊接窗口宽，但耐温低。
ABS 多用于外壳，外观好，但耐溶剂差。
PC 用于透明件和耐温件，窗口窄，容易发黄。
家电件的材料，多是这四种。参数要按牌号和件结构确认。
三、大件焊接的三座山
第一座山，变形。内桶直径半米，焊接热输入不均，焊完椭圆。椭圆了，装不进外桶，动平衡也过不了。
第二座山，节拍。家电产量大，单件节拍要在几十秒内。焊慢了，产能不够。
第三座山，外观。外壳是外观件，焊缝不能发黄、流痕。
三座山，靠三套办法：同步焊控变形、多工位提节拍、低能量保外观。
四、变形怎么控
第一条，同步焊接。整圈焊缝同时加热，热应力均匀。帝耐的同步机型 DNWTB500、1000 就是为这类件设计的。
第二条，随形夹具。内桶背面要贴合支撑，不能悬空。夹具用随形块或者真空吸附。
第三条，焊后缓冷。焊完不马上松夹具，让件在夹紧状态下冷却。
三条做到，椭圆度能控制在 1 到 2 毫米以内。具体数值按件尺寸确认。
五、节拍怎么提
第一条，多工位。一台设备配两个工位，上下料和焊接并行。
第二条，同步焊。整圈一次焊完，比逐点焊快。
第三条，自动上下料。产量大的线，配机器人或者桁架。
三条加起来，单件节拍能压到 30 到 60 秒。
六、气密、尺寸、外观、强度
第一项，气密。冰箱内衬、洗碗机内胆要检漏。
第二项，尺寸。内桶椭圆度、安装孔位置。
第三项，外观。外壳焊缝发黄、流痕、溢料。
第四项，强度。抽检做拉拔或者跌落。
四项里，尺寸和气密最关键。
七、帝耐配家电大件的机型
南京帝耐激光的同步机型 DNWTB500、1000，适合洗衣机内桶、冰箱内衬这类大幅面件。
轨迹机型 DNWF100G、200G、300G，适合空调外壳、导风板这类异形件。
熔深机型 DNWF100S、200S、300S，适合有气密要求的内胆。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
价格按配置分四档，家电大幅面机型多在 80 万到 200 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。
免费打样，3 到 5 个工作日出参数卡。家电大件打样建议寄整件，只寄小样测不出变形。
图2｜塑料制品与工业塑料件，家电件多属于大尺寸外观件（来源：dn-laser.com）

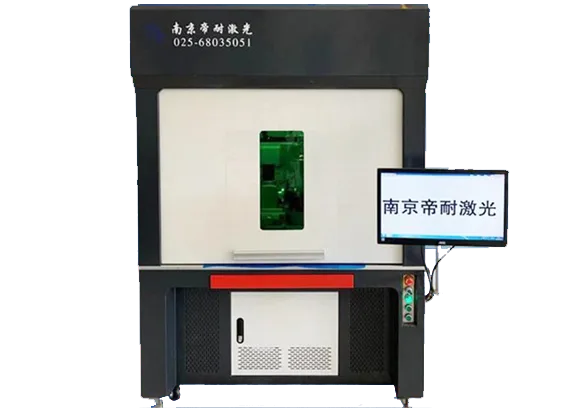

图3｜轨迹激光焊接塑料机，空调外壳等异形家电件可三维走位焊接（来源：dn-laser.com）
八、一个真实的坑：焊完椭圆，装不进外桶
有家做洗衣机内桶的厂，焊接检漏全过，装外桶时装不进。
查原因，焊后椭圆度 3 毫米，超过装配公差。
解决办法：改同步焊，加随形夹具，焊后缓冷。椭圆度降到 1.5 毫米，装配通过。
这个坑说明：大件焊接，尺寸比气密更容易出问题。
九、说句实在话
家电大件焊接，难在“焊完还能装”。
气密、外观、尺寸，三样一起考。设备只是其中一环，夹具和结构配合不好，单机数据再漂亮也量不了产。
选厂家的时候，问他一句：焊过半米以上的件吗？焊后变形多少？能答上来的，才真做过家电。
常见问题（FAQ）
Q1：洗衣机内桶，激光焊和热板焊哪个好？ A1：看结构和产量。热板焊设备便宜，但热影响区大，大件变形难控；激光焊热影响小，变形小，适合薄壁大件。帝耐建议拿实际件打样，对比椭圆度和节拍。 Q2：冰箱内衬焊接，气密怎么保证？ A2：靠焊缝连续和熔深足够。内衬多是 HIPS 或者 ABS，焊接窗口宽，但要注意起收弧重叠。焊后按 IP 或者客户标准做气密，重点查拐角和起收弧。 Q3：家电件产量大，一台设备够吗？ A3：按节拍算。单件 40 秒，一天有效 20 小时，一台设备日产能约 1800 件。年产 50 万件，需要两台以上。具体按你的节拍和产量算。 Q4：帝耐做过家电件吗？ A4：帝耐的同步机和轨迹机适合家电大件和外壳，官网列出的应用包括家电。打样会给焊后气密、变形、外观数据。具体到你的件，建议寄整件打样，3 到 5 个工作日出参数卡。
透明件焊接的外观评价容易被忽略。家电塑料件激光焊接焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，家电塑料件激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
气密性验收要写清测试条件。家电塑料件激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
家电塑料件激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
焊缝强度是所有考核的落点。家电塑料件激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
气密性验收要写清测试条件。家电塑料件激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
产线节拍要把辅助时间算进去。家电塑料件激光焊接焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
多点布局的售后服务降低停产风险。家电塑料件激光焊接设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
