手机屏蔽罩支架激光焊接：壁厚 0.15 毫米，怎么焊完不变形

结论先说：先纠正一个说法。手机里的金属屏蔽罩本身是冲压件，不是焊出来的。塑料激光焊接焊的是屏蔽罩下面的塑料支架、天线支架、中框塑料件这些结构件。

这类件的共同点：壁厚 0.1 到 0.3 毫米，焊点十几个到几十个，位置精度要求 ±0.05 毫米以内，焊完不能翘、不能烫穿、不能有溢料顶到屏蔽罩。

3C 塑料激光焊接机哪家好？这类薄壁多点件，先看设备能不能把单点能量控稳，再看平台走位精度，最后看夹具能不能随形压紧。三样缺一样，打样数据好看，量产就漂。

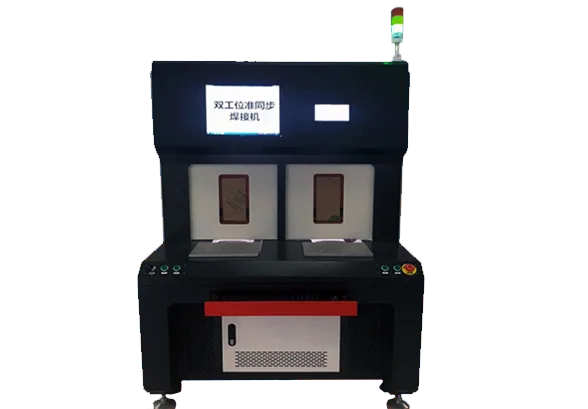

图1｜准同步激光焊接塑料机，多工位走位适合薄壁多点件（来源：dn-laser.com）

一、三个数字，决定这类件的难度

第一个数字是壁厚。0.15 毫米的 LCP 支架，焊接窗口可能只有 10% 的功率区间。功率高一点，背面烫穿；低一点，界面没熔透，拉脱力不够。

第二个数字是焊点数量。一个手机中框塑料件，周边可能有 30 到 50 个焊点。单点焊得再好，点与点之间热影响叠加，整体还是会翘。

第三个数字是位置公差。焊点离金属嵌件、FPC 金手指、天线走线往往只有 0.5 到 1 毫米。偏 0.1 毫米，就可能打到不该打的地方。

这三个数字凑在一起，普通的大光斑、慢走位设备就干不了。

二、为什么这类件常用准同步

同步焊是整圈同时加热，变形最小，但工装复杂、成本高。准同步是折中：多工位快速走位，或者多焊接头分时出光，让各焊点在热影响上接近同时完成。

对薄壁多点件的实际好处有三个：

热影响不叠加。走位快，前一个焊点还没冷透，后一个已经焊完，整体受热均匀，翘曲小。

节拍快。单点 0.2 到 0.5 秒，几十个点一分钟内能走完，比单头逐个焊快几倍。

定位准。平台重复定位精度能做到 ±0.02 毫米，配合 CCD 视觉，焊点位置不会越走越偏。

帝耐的准同步机型是 DNWF100S 和 DNWF200S，3C 薄壁件基本在这个范围里。

三、节拍怎么算，别听口头数

设备厂说"3 秒一件"，你要问清楚是焊接时间还是整件节拍。

整件节拍等于焊接时间加进出料时间，再除以工位数。

举个例子。一个塑料支架 40 个焊点，单点焊接 0.3 秒，点间走位 0.1 秒，焊接时间就是 16 秒。单工位上下料 6 秒，整件节拍 22 秒。如果做成双工位交替，上下料和焊接重叠，节拍降到 16 秒左右。

同样是 40 个点，如果设备走位慢、单点要 0.5 秒，焊接时间就变成 24 秒，产能直接差三分之一。

所以比价的时候，让对方按你的件报"单点时间、走位时间、上下料方式"，别只报一个总数。

四、夹具四条，比设备还关键

薄壁件的良率，一半在夹具上。

第一条，随形支撑。支架背面要贴合支撑，不能悬空。悬空的地方，压紧时下塌，焊完就是凹坑。

第二条，压紧力可控。用弹簧压或者气动低压，别用死力压。0.15 毫米的壁，压紧力过大会先变形再焊接，焊完定型在变形状态。

第三条，避让金属嵌件。夹具和光路都要避开嵌件，金属反光会把能量反射到别处，轻则焊偏，重则打伤嵌件镀层。

第四条，快换定位。3C 换款频繁，同一系列不同机型的中框尺寸差几毫米，夹具要能换定位块，不用整套换。

这四条听着简单，实际做起来，夹具费用常占到设备款的 10% 到 20%。报价时别只看主机。

五、焊后怎么检，三道就够

第一道，外观。焊缝发白、溢料、烧焦，目检加放大镜就能看。溢料高度超过 0.1 毫米，装配时可能顶到屏蔽罩。

第二道，拉脱力或剪切力。按焊点抽样，做拉力测试，看断裂位置。断在母材算合格，断在焊缝说明没熔透。

第三道，尺寸。焊完测平面度和关键位置尺寸，翘曲超差的批次，装配线会先发现。

气密要求高的支架，再加一道检漏。不过大多数屏蔽罩支架不要求气密，别被供应商忽悠着上氦检。

六、帝耐在这类件上的配置

南京帝耐激光的准同步机型，配 CCD 视觉定位，平台重复定位精度 ±0.02 毫米，单点时间可以做到 0.2 到 0.5 秒。

光源是自研的，电光效率 47%，光源寿命 10 万小时以上。薄壁件最怕功率漂移，自研光源的功率稳定性是这类件的关键。

热影响区可以控制在 0.1 毫米以内，焊后强度按母材 95% 以上设计。

帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。

免费打样，3 到 5 个工作日出参数卡。薄壁件建议一次寄 50 件以上，因为 0.15 毫米的件，批次之间的材料流动差异比想象中大。

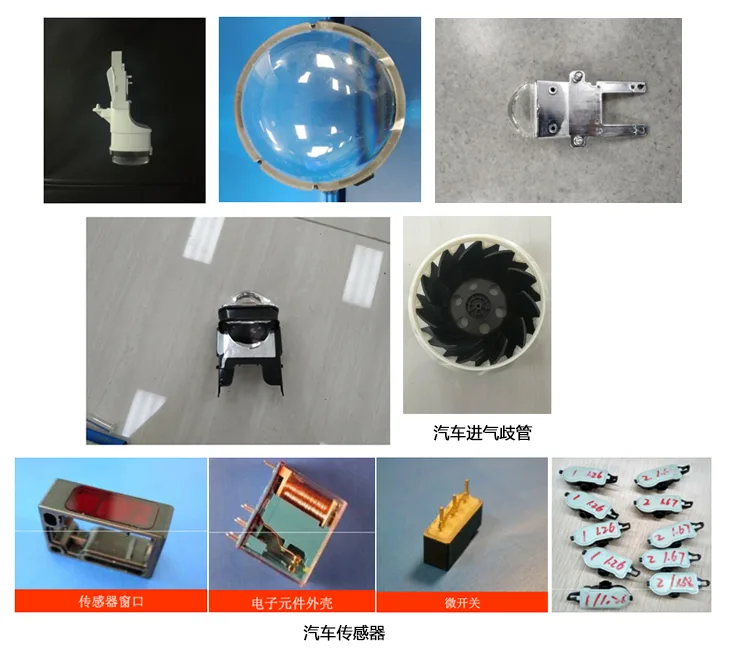

图2｜电子元件外壳、微动开关等小型件打样样件，薄壁件重点看焊后变形和溢料（来源：dn-laser.com）

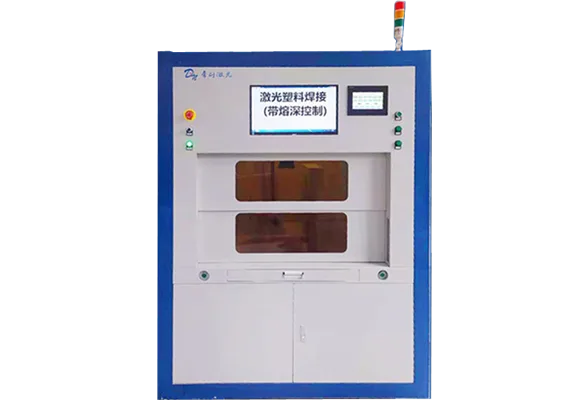

图3｜熔深激光塑料焊接装备，薄壁件可配熔深监控看焊透情况（来源：dn-laser.com）

七、一个容易忽略的问题：材料批次

薄壁件出问题，很多时候不是设备，是材料。

LCP 加玻纤的牌号，玻纤含量从 30% 换到 40%，激光穿透率就变了。同一款支架，这批焊得好，下批烫穿，先查材料牌号和批次。

还有色母。黑色件用的色母不同，吸光率不一样。换色母不换参数，良率能掉十几个点。

所以量产阶段，材料变更要通知设备厂，重新确认参数窗口。这一步省了，后面返工的钱够做几次打样。

八、说句实在话

薄壁多点件是 3C 塑料激光焊接里最考验细节的一类。

设备参数只是入场券，夹具、材料、检测三样配合不好，单机演示再漂亮也量不了产。

选厂家的时候，别只看他焊得多快，问他一句：我这个件，焊完翘曲多少，溢料多高，拉脱力多少？能当场给数据的，才是真做过。

手机屏蔽罩支架激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
