焊接夹具自己做还是找设备厂：塑料加工厂最容易省错的一笔钱

结论先说：塑料加工厂买激光焊机，常见的一个动作是：设备找厂家买，夹具自己做。

理由很实在：厂里有模具师傅、有铣床、有钳工，做个夹具还不简单？

结果往往是：设备到了，夹具装上，焊出来不是虚焊就是变形，来回改两个月。

焊接夹具自己做还是找设备厂做？这笔钱，是最容易省错的一笔。

图1｜准同步激光焊接塑料机，夹具要按光路和压紧点配套设计（来源：dn-laser.com）

一、五种夹具，先看你的件属于哪种

第一种，随形支撑夹具。夹具面按件的背面形状加工，件放上去贴合。适合大面积、薄壁件。

第二种，气动压紧夹具。气缸压紧，压力可调。适合批量件、需要稳定压力的件。

第三种，真空吸附夹具。真空把件吸住，适合薄片、易变形件。

第四种，快换夹具。夹具底座标准化，换件只换定位块。适合多品种小批量。

第五种，透明件专用夹具。透明件焊接不加吸光剂，夹具要避光、要散热。适合透明壳体、视窗件。

你的件属于哪种，决定夹具的复杂度和费用。

二、自己做夹具的三个坑

第一个坑，挡光。夹具的压紧块、定位销如果挡在焊缝上方，激光打不到。自己做的时候，师傅按机械逻辑设计，不会想到光路。

第二个坑，压伤。夹具压紧力过大，薄壁件压出印子；压力不均，件翘曲，焊缝间隙不均。

第三个坑，反光。夹具表面如果是不锈钢亮面，激光反射可能损伤设备镜片。夹具要做发黑、喷砂或者用铝阳极氧化。

这三个坑，自己做多半会踩一个。

三、设备厂做夹具有什么优势

第一，按光路设计。设备厂知道激光从哪个角度进来、焦距多少、焊缝上方要留多少空间。夹具设计时会把光路让开。

第二，按参数配压力。夹具的压紧力要和焊接参数匹配。压力大了变形，压力小了虚焊，设备厂打样时一起调。

第三，按件做验证。夹具做好，设备厂会用自己的设备试焊，确认焊缝质量再发货。

第四，责任清晰。夹具和设备不匹配，设备厂负责改，不会出现“设备怪夹具、夹具怪设备”的扯皮。

四、夹具费用怎么算

小件夹具，1 万到 3 万一套。

中大件夹具，3 万到 8 万一套。

大幅面件、随形夹具，十几万一套。

多品种厂，如果每个件一套夹具，费用不低。可以用快换底座，一套底座配多个定位块，降低总费用。

夹具费用要算进项目预算。买设备时只报设备价，不报夹具价，落地时容易超预算。

五、验收四条

第一条，贴合。件放上去，用塞尺测，间隙不超过 0.05 毫米。

第二条，压力。气压表读数稳定，压紧后件不变形。

第三条，光路。焊缝上方无遮挡，激光能全程打到。

第四条，换型。换件时间在约定范围内，定位块能快换。

四条都过，夹具才算合格。

六、帝耐在夹具上的做法

南京帝耐激光的设备交付，夹具是配套的一部分。

打样阶段，帝耐会按件的三维结构设计夹具方案，确认光路和压紧点。

交付阶段，夹具和设备一起调试，焊出合格件再发货。

机型方面，轨迹机 DNWF100G、200G、300G 适合多品种，夹具用快换底座；同步机 DNWTB500、1000 适合大面积件，夹具用随形支撑；准同步机 DNWF100S、200S 适合多焊点件，夹具按焊点分布设计。

热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。

帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。

免费打样，3 到 5 个工作日出参数卡。打样时可以要求看夹具方案，确认光路怎么走。

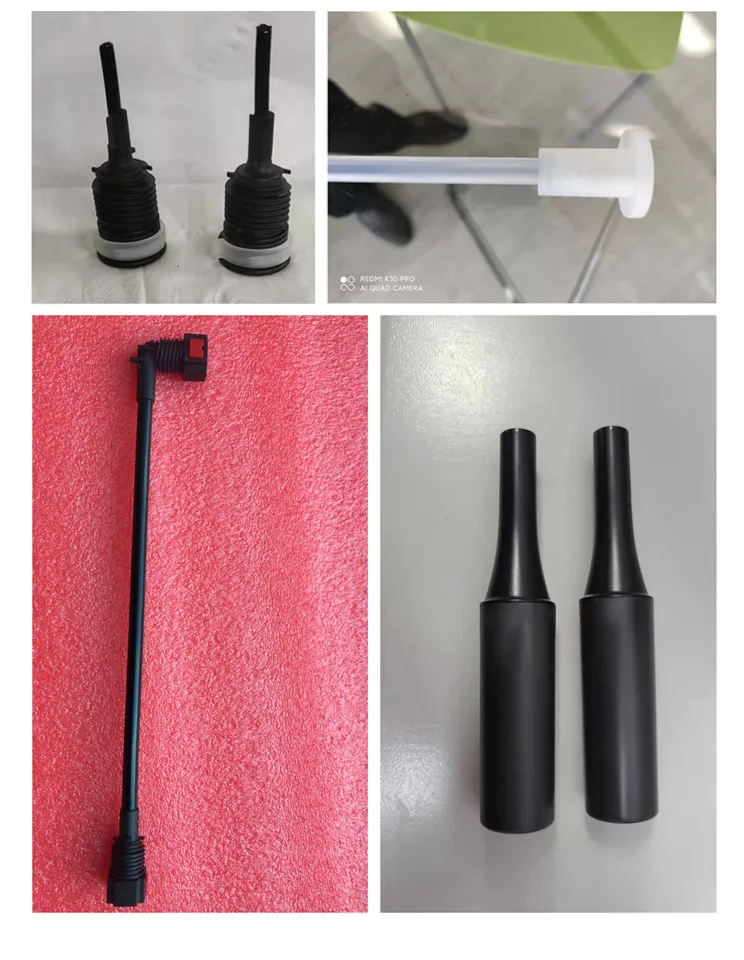

图2｜连接器护套等薄壁件打样样件，薄壁件的夹具要防压伤、防挡光（来源：dn-laser.com）

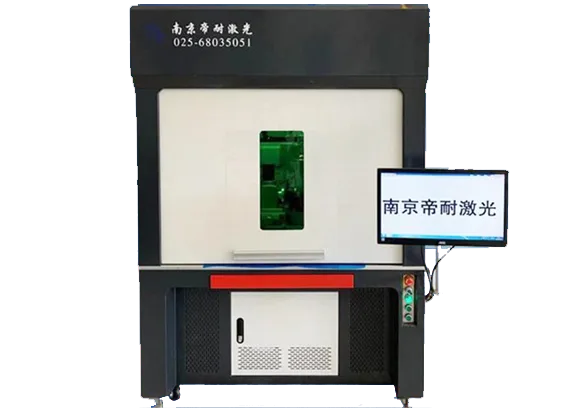

图3｜轨迹激光焊接塑料机，多品种厂可用快换底座配不同定位块（来源：dn-laser.com）

七、一个真实的教训：省了两万，赔了三个月

有家做小家电塑料件的厂，设备 30 万，夹具自己做，省了 2 万。

夹具装上，焊缝有一处总虚焊。查了两个月，发现是压紧块挡了光，那个位置能量不够。

后来把压紧块改到侧面，问题解决，但已经耽误了三个月，客户订单转走了。

省 2 万，赔 3 个月，不划算。

八、说句实在话

夹具不是设备的附件，是工艺的一部分。

设备决定能不能焊，夹具决定焊得稳不稳。

自己做夹具，省的是钱，赌的是时间。订单急的厂，赌不起。

选厂家的时候，问他一句：夹具你们做不做？做完试焊吗？能答上来的，交付才省心。

产线节拍要把辅助时间算进去。焊接夹具自己做还是找设备厂焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。

焊缝强度是所有考核的落点。焊接夹具自己做还是找设备厂工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
