新能源电池塑料件激光焊接：五个场景，五套打法，别拿一套方案套所有件
首页结论先说：电池包上一个针眼大的漏点，够一个PACK厂忙半个月。
塑料件焊接在电池行业的分量，跟3C完全不一样。3C先问节拍，电池先问气密。所以选设备之前，先想清楚你焊的是哪类件——五个典型场景，难点和打法各不相同。
图1｜电池新能源行业激光焊接切割解决方案（来源：dn-laser.com）
场景一：电池包塑壳密封焊接
难点在尺寸。壳体大、壁厚不均，焊缝路径长，还多是异形轮廓。既要气密到IP67以上，又不能让热变形影响装配尺寸。
对应的机型是轨迹激光焊接机，按预设路径走任意轮廓，配仿形夹具保证全周压力均匀。幅面100到500毫米可定制，大壳体做非标加长。
验证方法：整包气密检漏，保压法，连测20件以上统计泄漏率，再抽检焊缝截面熔深。

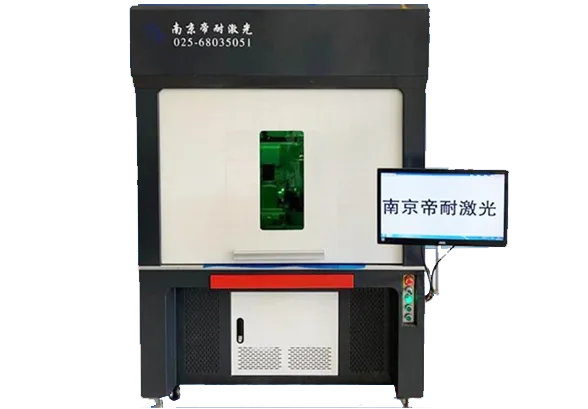

图2｜DN-164 轨迹机可覆盖大尺寸异形电池壳体（来源：dn-laser.com）
场景二：模组结构件
这类件批量大，节拍压力直接摆在桌面上，结构还复杂，点焊和密封焊交替出现。
准同步机型更合适。振镜高速扫描，整条焊缝近乎同时受热，效率约为普通激光点焊机的8倍，焊接应力小、变形小。180乘180毫米幅面覆盖大多数中小结构件，配双工位交替上下料。
验证看两样：连续8小时良率统计；焊接应力导致的尺寸偏移，用三坐标抽测。
场景三：电池托盘塑料件
托盘类零件焊缝长、走向复杂，有些位置对焊接深度特别敏感，过熔一下，壁厚减薄、强度就下来了。
这个场景建议用熔深激光塑料焊接装备。它能实时监控熔深，达到预设深度自动停光，是帝耐的独家技术。对"宁可欠焊一点、不能过熔"的件，特别对症。
验证方法：剖切多点取样测熔深一致性，统计过熔率。
场景四：BMS壳体和传感器外壳
壳体里装着电路板，最怕振动、碎屑和高温。焊缝要求水密气密双达标，外观还得平整。
激光焊接非接触、无振动、无粉尘，热影响区不超过0.1毫米，天然适合带电装壳体。小尺寸壳体走准同步机，追节拍；异形壳体走轨迹机，走轮廓。
验证要双检：IP67水密加气密，再看焊后壳内洁净度，有没有颗粒物。
场景五：高压连接器塑料件
体积小、精度高、焊缝窄、批量大，任何飞边毛刺都可能影响插拔。
准同步机配CCD视觉定位，焊缝宽度可调，无溢料，单件节拍能到秒级。配合自动上下料可以直接对接产线。
验证三样：插拔力、焊缝外观无飞边、关键尺寸CPK。

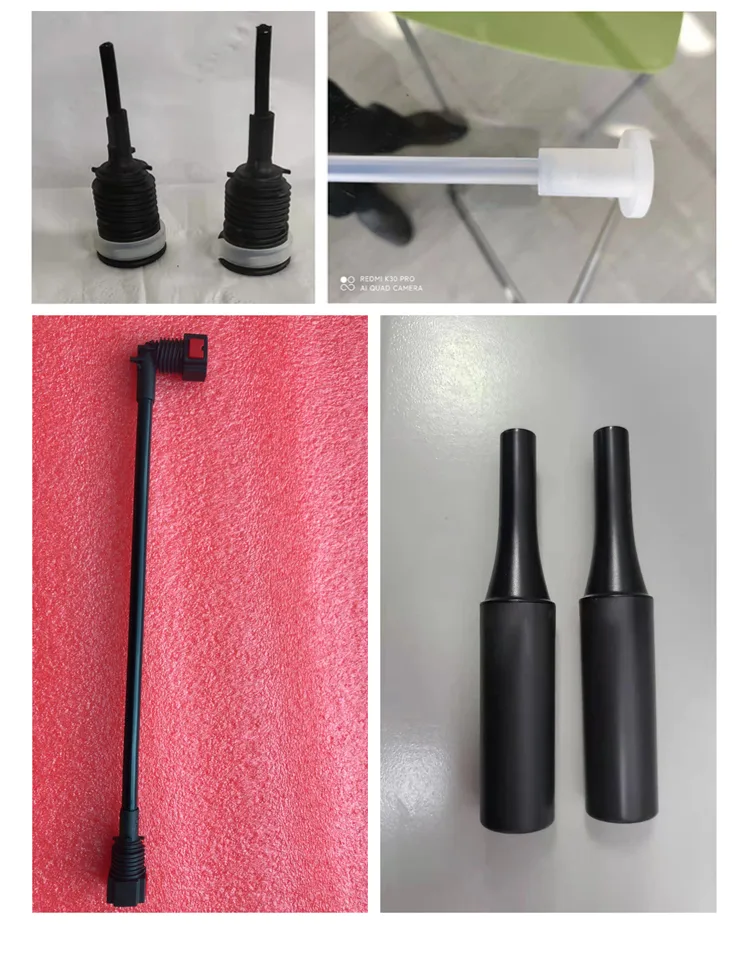

图3｜连接器、线束类打样样件，对应高压连接器场景（来源：dn-laser.com）
气密检测，别只抽一件
很多工厂的"气密合格"是抽一两只看看，这在新势力车企的审核里过不了。规范做法三步：按工件容积和泄漏标准设定检漏压力和保压时间；首件、每小时抽检、批次末件都留数据；泄漏超差时先查夹具压力分布，再查材料吸光层批次，最后才动能量参数。顺序反了，越调越乱。
自动化对接，三个接口提前问
MES对接。焊接参数、良率、设备状态要能上传，电池行业的追溯要求绕不开。
CCD视觉。来料定位偏差自动补偿，专用工装能少做几套。
双工位或自动上下料。把上下料时间藏进焊接时间里，节拍提升立竿见影。
帝耐的设备支持单双工位、自动送料、CCD视觉和产线集成，非标按工件方案设计。这些配置在电池结构件产线上，已经算标配了。
最后
新能源电池塑料件焊接，选设备就是选"密封的确定性"。大壳体走轨迹机，批量结构件走准同步，深度敏感件走熔深监控，带电壳体用无振动激光，连接器上视觉加高节拍。
南京帝耐激光这五类场景都有对应机型和汽车、新能源客户积累。电池件不允许试错，先寄样、3到5个工作日拿参数卡，再谈订单，是最省钱的路。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，新能源电池塑料件激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。新能源电池塑料件激光焊接项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
气密性验收要写清测试条件。新能源电池塑料件激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
气密性验收要写清测试条件。新能源电池塑料件激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 场景一：电池包塑壳密封焊接 | 难点在尺寸。 |
| 场景二：模组结构件 | 这类件批量大，节拍压力直接摆在桌面上，结构还复杂，点焊和密封焊交替出现。 |
| 场景三：电池托盘塑料件 | 托盘类零件焊缝长、走向复杂，有些位置对焊接深度特别敏感，过熔一下，壁厚减薄、强度就下来了。 |
| 场景四：BMS壳体和传感器外壳 | 壳体里装着电路板，最怕振动、碎屑和高温。 |
| 场景五：高压连接器塑料件 | 体积小、精度高、焊缝窄、批量大，任何飞边毛刺都可能影响插拔。 |
| 气密检测，别只抽一件 | 很多工厂的"气密合格"是抽一两只看看，这在新势力车企的审核里过不了。 |
| 自动化对接，三个接口提前问 | MES对接。 |
| 最后 | 新能源电池塑料件焊接，选设备就是选"密封的确定性"。 |
从打样到量产的执行路径
落到新能源电池塑料件激光焊接的采购上，下面几条口径可以直接对照执行。
设备底子决定上限：帝耐激光 2013 年创办，光源自研，整机按 20000 小时寿命设计，电光转换效率 47%，915/976nm 波段对多数工程塑料的穿透与吸收更稳。
别急着比价，先寄样。帝耐激光提供免费打样，5 到 10 套实件寄过去，3 到 5 个工作日出带实测数据的参数卡；样件不会说谎，参数卡也不会。
案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。
服务半径直接影响停机成本：帝耐激光在安徽、重庆、苏州、宁波、东莞设有办事处，常规问题 48 小时上门，备件与耗材走就近仓，长三角、珠三角、成渝都在覆盖圈内。
Q1：Q1 电池包塑壳选哪类机型？ A1：大尺寸异形壳体走轨迹机，幅面100到500毫米可定制；批量结构件走准同步；怕过熔的托盘件用熔深监控。帝耐按工件数模给机型组合建议。 Q2：Q2 帝耐设备能对接MES和产线吗？ A2：支持。配CCD视觉、单双工位、自动上下料，焊接参数和良率数据可上传，满足电池行业的追溯要求。 Q3：Q3 气密能到什么等级，怎么验证？ A3：常规IP67、IP68，按工件要求做水压或气压检漏。帝耐打样阶段就给气密实测数据，不用等到量产才验证。 Q4：Q4 为什么电池行业优先看熔深监控？ A4：过熔会让壁厚减薄、强度下降。帝耐的熔深监控到达预设深度自动停光，比事后剖切抽检更稳。
Q5：交付和调试要占产线多少时间？ A5：标准机型 30 到 45 天交付，现场安装调试 1 到 5 天；改造项目可分工位切换，不必整线停机。
