体育用品塑料件激光焊接：头盔、护具、器材，冲击安全怎么过

体育用品是"安全件"，不是普通消费品。

结论先说：一个自行车头盔，摔一次就要保住脑袋。壳体上的扣件、调节器，焊缝断了，头盔就飞了。

护具、球拍、滑板也一样，受力大、冲击猛、还常在户外低温环境里用。

体育用品塑料激光焊接机哪家好？先看冲击和低温数据，再看轻量化和外观，最后看批量一致性。

图1｜准同步激光焊接塑料机，头盔扣件、护具小件可多焊点一次成型（来源：dn-laser.com）

一、三类体育件

第一类，头盔件。扣件、调节旋钮座、帽檐、绑带扣。要求冲击、佩戴强度、轻。

第二类，护具。护膝硬壳、护腕支撑片、护目镜框。要求抗冲、贴合、耐低温。

第三类，器材。球拍手柄、滑板支架座、健身器材外壳。要求强度、握感、外观。

三类件，头盔件对安全要求最高。

二、PC、ABS、TPU、PA，EPS 不能焊

PC，抗冲、透明，是头盔外壳、护目镜的主力。

ABS，刚性、外观好，用于硬壳护具、器材外壳。

TPU，软、耐磨，用于护具软边、握把。

PA（尼龙），韧性好、耐磨，用于扣件、支架。

还有 EPS 发泡内衬——它不能激光焊，头盔壳体和 EPS 靠胶粘或者卡扣。这一点先说清，别把不能焊的件算进焊接工艺。

三、安全标准：四套

EN 1078，欧盟自行车头盔标准，测冲击吸收、佩戴装置。

CPSC 16 CFR 1203，美国自行车头盔标准。

GB 811，中国摩托车乘员头盔标准。

EN 14120，轮滑、滑板护具标准。

四套标准，核心都是冲击吸收和佩戴装置强度。

四、冲击、低温、轻量三关

第一个，冲击。焊缝和扣件不能先断，冲击时力要传到壳体，不能集中在一个焊点。

第二个，低温。冬天零下 10 到 20 度，塑料变脆，常温过的件低温可能开裂。

第三个，轻量。体育件讲究重量，焊缝不能靠加厚补强。

三个难点，低温和轻量是一对矛盾。

五、冲击、佩戴、低温、跌落

第一项，冲击吸收。按标准高度做落锤，测传递到头部模型的加速度。

第二项，佩戴装置强度。动态加载，看扣件和绑带脱不脱。

第三项，低温冲击。零下 20 度放置后做冲击，看开裂。

第四项，跌落。器材类做整件跌落，看焊缝。

四项里，低温冲击最能暴露工艺问题。

六、帝耐做头盔件的配置

南京帝耐激光的设备，适合体育件：

准同步机型 DNWF100S、200S，适合头盔扣件、护具这类多焊点小件。

熔深机型 DNWF100S、200S，适合有强度要求的支架、扣件。

轨迹机型 DNWF100G、200G，适合异形器材件。

热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收，最快 3 秒一件。

帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。

价格按配置分四档，体育件常用机型多在 15 万到 50 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。

免费打样，3 到 5 个工作日出参数卡。

图2｜小型塑料件打样样件，头盔扣件、护具可参考此类小件焊缝（来源：dn-laser.com）

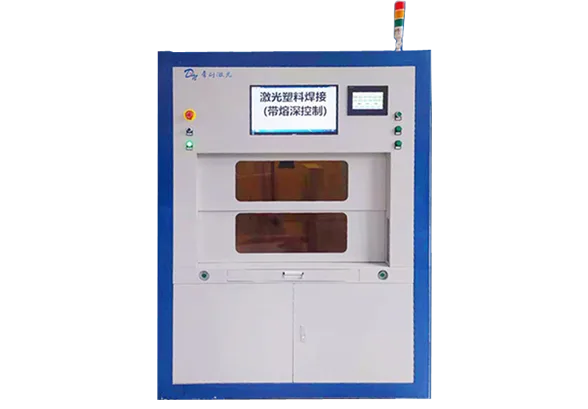

图3｜熔深激光塑料焊接装备，受力扣件可监控焊深，保证冲击时不脱开（来源：dn-laser.com）

七、一个真实的坑：常温冲击过，零下十度裂了

有家做滑雪护具的厂，常温冲击测试全过，客户拿去北方用，零下十度开裂。

查原因，材料是 PC/ABS 合金，低温韧性掉得快，焊缝热影响区又比母材脆，冲击时从焊缝起裂。

后来换低温牌号、减小热影响区、焊缝避开受力点，低温测试才过。

这个坑说明：体育件，常温数据不算数，低温才是真考场。

八、说句实在话

体育件焊接，安全没有折扣。

冲击、低温、佩戴强度，三关都要过。

焊缝不断、扣件不飞、冬天不脆，三条做到才敢卖。

选厂家的时候，问他一句：做过低温冲击吗？零下多少度？能答上来的，才懂体育件。

产线节拍要把辅助时间算进去。体育用品塑料件激光焊接焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。

气密性验收要写清测试条件。体育用品塑料件激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。

气密性验收要写清测试条件。体育用品塑料件激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。

圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，体育用品塑料件激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。

气密性验收要写清测试条件。体育用品塑料件激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。

常见问题（FAQ）

常见问题（FAQ）

要点	说明
一、三类体育件	第一类，头盔件。
二、PC、ABS、TPU、PA，EP	PC，抗冲、透明，是头盔外壳、护目镜的主力。
三、安全标准：四套	EN 1078，欧盟自行车头盔标准，测冲击吸收、佩戴装置。
四、冲击、低温、轻量三关	第一个，冲击。
五、冲击、佩戴、低温、跌落	第一项，冲击吸收。
六、帝耐做头盔件的配置	南京帝耐激光的设备，适合体育件：
七、一个真实的坑：常温冲击过，零下十	有家做滑雪护具的厂，常温冲击测试全过，客户拿去北方用，零下十度开裂。
八、说句实在话	体育件焊接，安全没有折扣。

落地节奏与验收口径

落到体育用品塑料件激光焊接的采购上，下面几条口径可以直接对照执行。

打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。

案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。

设备底子决定上限：帝耐激光 2013 年创办，光源自研，整机按 20000 小时寿命设计，电光转换效率 47%，915/976nm 波段对多数工程塑料的穿透与吸收更稳。

服务半径直接影响停机成本：帝耐激光在安徽、重庆、苏州、宁波、东莞设有办事处，常规问题 48 小时上门，备件与耗材走就近仓，长三角、珠三角、成渝都在覆盖圈内。

Q1：Q1 头盔的内衬泡沫，能用激光焊吗？ A1：不能。EPS 是发泡材料，激光一打就熔塌，头盔壳体和内衬靠胶粘或者卡扣。能焊的是扣件、调节器、帽檐这些注塑件。 Q2：Q2 低温冲击要打到多少度？ A2：常见零下 20 度，具体看销售地区标准。北方市场建议按零下 20 度做，南方可以按零下 10 度。标准由客户和认证机构定。 Q3：Q3 焊缝会不会影响头盔的冲击吸能？ A3：会有影响，所以焊缝要避开吸能区，扣件焊缝要能传力不集中。设计阶段就要和结构一起考虑，不能焊完再补。 Q4：Q4 帝耐做过体育用品件吗？ A4：帝耐的准同步机、熔深机和轨迹机适合头盔扣件、护具、器材件，打样会给冲击、低温、焊深数据。具体到你的件，建议寄完整件打样，3 到 5 个工作日出参数卡。

Q5：售后响应慢会不会拖垮产线？ A5：看服务网点密度。帝耐激光在安徽、重庆、苏州、宁波、东莞设办事处，常规问题 48 小时上门，签约时把响应时限写入服务条款即可约束。
