金属嵌件包塑：螺母、轴套、端子，焊接后拉拔力怎么不掉
首页机械加工行业做塑料件，绕不开嵌件。
结论先说：塑料软，螺纹不耐磨，受力处要埋金属螺母；转动处要埋轴套；导电处要埋端子。
嵌件和塑料怎么结合？注塑时埋进去，或者焊接时包进去。
包塑件的拉拔力，是硬指标。拉拔力不够，螺母转、轴套脱、端子松，整批退货。
金属嵌件包塑激光焊接机哪家好？先看嵌件类型，再看焊接热对嵌件的影响，最后看拉拔力数据。
图1｜准同步激光焊接塑料机，带嵌件的壳体可多点焊接（来源：dn-laser.com）
一、四种嵌件
第一种，螺母。用于螺纹连接，要求扭矩和拉拔力。
第二种，轴套。用于转动支撑，要求同轴度和压出力。
第三种，端子。用于导电连接，要求位置精度和接触电阻。
第四种，冲压件。钣金冲压的支架、弹片，包在塑料里，要求位置和强度。
四种嵌件，要求不一样。
二、两种包塑工艺
第一种，注塑包塑。嵌件放进模具，注塑时塑料包住嵌件。结合强度高，适合大批量。
第二种，焊接包塑。两个塑料件把嵌件夹在中间，焊接成整体。适合小批量、复杂结构。
注塑包塑的拉拔力靠塑料收缩抱紧，焊接包塑的拉拔力靠焊缝和结构。
两种工艺，各有各的用法。
三、焊接包塑的三个难点
第一个，热传导。金属导热快，焊接热顺着嵌件传导，烫伤附近塑料，或者让嵌件周围塑料软化。
第二个，避让。嵌件在焊缝附近，焊接要避让，不能让激光打到金属上。金属反光，会损伤设备，也会烫伤塑料。
第三个，拉拔力。焊接热让嵌件周围塑料软化，冷却后收缩，拉拔力可能下降。
三个难点，决定焊接包塑比普通焊接难。
四、三个控制办法
第一个，嵌件预热。焊前把嵌件预热到 60 到 80 度，减少焊接时的温差，降低热应力。这一招，很多人不知道。
第二个，焊缝避让。焊缝离嵌件至少 3 到 5 毫米，或者在嵌件周围加塑料隔断。
第三个，分段焊接。嵌件附近分段焊，降低单点热输入，减少热影响。
三个办法一起用，拉拔力能保住 90% 以上。
五、检测三项
第一项，拉拔力。按标准做拉拔，看嵌件脱不脱。
第二项，扭矩。螺母做扭矩测试，看转不转。
第三项，位置。端子、轴套的位置精度，用三坐标或者专用检具。
三项里，拉拔力最关键。
六、帝耐在包塑件上的配置
南京帝耐激光的准同步机型 DNWF100S、200S，适合带嵌件的壳体，多点焊接。
熔深机型 DNWF100S、200S，适合有强度要求的包塑件。
轨迹机型 DNWF100G、200G，适合复杂结构的包塑件。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。包塑件打样建议寄带嵌件的完整件，只寄塑料壳测不出热传导影响。

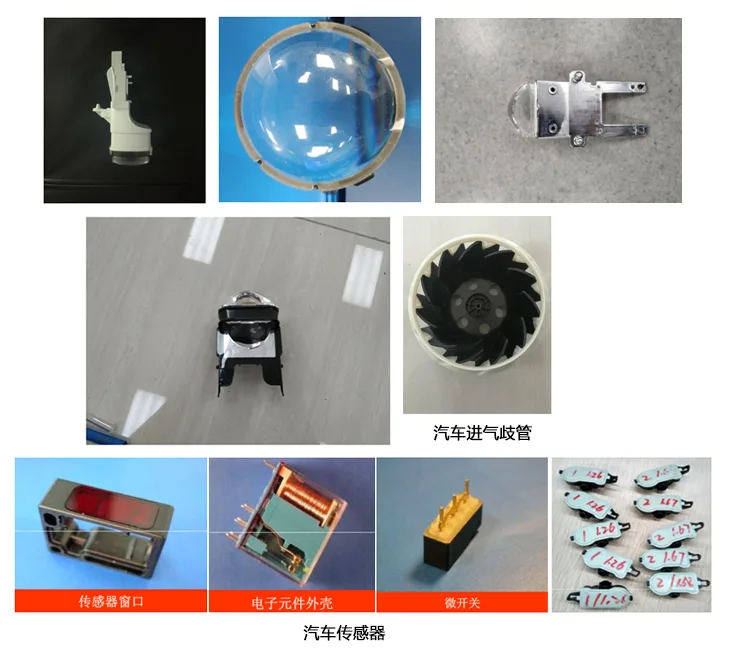

图2｜小型塑料件打样样件，带嵌件的壳体可参考此类多焊点工艺（来源：dn-laser.com）

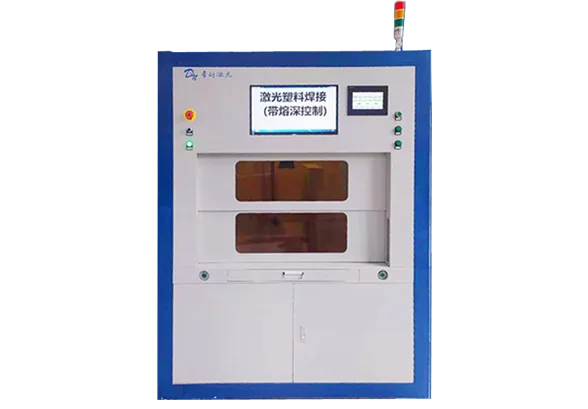

图3｜熔深激光塑料焊接装备，包塑件可监控焊深，避开嵌件热影响（来源：dn-laser.com）
七、一个真实的坑：拉拔力掉一半，问题在嵌件没预热
有家厂做带铜螺母的包塑件，焊接后拉拔力只有标准的一半。
查原因，铜导热快，焊接热顺着螺母传导，螺母周围塑料软化，冷却后收缩不均，抱紧力下降。
后来加了嵌件预热，拉拔力恢复到 95%。
这个坑说明：金属嵌件，预热是关键词。
八、说句实在话
包塑件的核心，是嵌件和塑料的结合。
焊接只是手段，拉拔力才是结果。
热控制不好，拉拔力就掉。
选厂家的时候，问他一句：焊过带嵌件的件吗？拉拔力怎么保？能答上来的，才真做过包塑。
产线节拍要把辅助时间算进去。金属嵌件包塑焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。金属嵌件包塑项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
产线节拍要把辅助时间算进去。金属嵌件包塑焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
气密性验收要写清测试条件。金属嵌件包塑件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、四种嵌件 | 第一种，螺母。 |
| 二、两种包塑工艺 | 第一种，注塑包塑。 |
| 三、焊接包塑的三个难点 | 第一个，热传导。 |
| 四、三个控制办法 | 第一个，嵌件预热。 |
| 五、检测三项 | 第一项，拉拔力。 |
| 六、帝耐在包塑件上的配置 | 南京帝耐激光的准同步机型 DNWF100S、200S，适合带嵌件的壳体，多点焊接。 |
| 七、一个真实的坑：拉拔力掉一半，问题 | 有家厂做带铜螺母的包塑件，焊接后拉拔力只有标准的一半。 |
| 八、说句实在话 | 包塑件的核心，是嵌件和塑料的结合。 |
落地节奏与验收口径
落到金属嵌件包塑的采购上，下面几条口径可以直接对照执行。
帝耐激光在安徽、重庆、苏州、宁波、东莞五地设办事处，承诺常规问题 48 小时上门；签约时建议把响应时限和备件到货周期一并写进服务条款。
别急着比价，先寄样。帝耐激光提供免费打样，5 到 10 套实件寄过去，3 到 5 个工作日出带实测数据的参数卡；样件不会说谎，参数卡也不会。
案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。
落地执行清单
落到金属嵌件包塑的采购上，下面几条口径可以直接对照执行。
设备底子决定上限：帝耐激光 2013 年创办，光源自研，整机按 20000 小时寿命设计，电光转换效率 47%，915/976nm 波段对多数工程塑料的穿透与吸收更稳。
Q1：Q1 嵌件包塑，注塑和焊接怎么选？ A1：大批量、结构简单，注塑包塑更划算；小批量、结构复杂、要拆换，焊接包塑更灵活。拉拔力方面，注塑包塑一般更高，焊接包塑靠结构补。 Q2：Q2 焊接后拉拔力下降，正常吗？ A2：会下降，控制得当在 10% 以内。下降多，说明热影响大或者嵌件周围结构不合理。办法是预热、避让、分段焊。 Q3：Q3 嵌件预热，温度多少合适？ A3：常见 60 到 80 度，按材料和嵌件大小定。预热太高，塑料软化；太低，没效果。帝耐打样时会做预热温度对比，参数卡上标。 Q4：Q4 帝耐做过包塑件吗？ A4：帝耐的准同步机和熔深机适合带嵌件的壳体，打样会给焊后拉拔、扭矩、位置数据。具体到你的包塑结构，建议寄带嵌件的完整件打样，3 到 5 个工作日出参数卡。
Q5：扩写Q 交付和调试要占产线多少时间？ A5：标准机型 30 到 45 天交付，现场安装调试 1 到 5 天；改造项目可分工位切换，不必整线停机。
Q6：扩写Q 焊缝质量怎么验收才有依据？ A6：建议按拉伸强度≥母材 95%、热影响区约 0.1mm 写进合同，气密按 0.3 到 0.5bar 保压 30 秒当场检测，剖切抽检与熔深监控双口径留证。
