机加工厂做焊接夹具：自己的强项，别用错地方
首页结论先说：机加工厂做塑料焊接，有个别人比不了的优势：能做夹具。
铣床、磨床、线切割都有，钳工师傅手艺好，做个夹具不用外协。精度还能自己控制。
但优势用错地方，也白搭。
有厂做了套漂亮夹具，淬火、研磨、公差 0.01 毫米，结果焊缝全是虚的。查原因，夹具挡了光路。
机加工厂做焊接夹具，和做加工夹具，不是一回事。
图1｜轨迹激光焊接塑料机，配套夹具需为光路留出通道（来源：dn-laser.com）
一、机加工厂的三个优势
第一个，加工能力。铣、磨、线切割、电火花，夹具零件自己能做，交期快。
第二个，精度控制。机加工厂对公差、平面度、垂直度有概念，夹具精度能做高。
第三个，材料经验。45 钢、铝合金、不锈钢、POM，什么材料做什么件，心里有数。
三个优势，做焊接夹具用得上。
二、焊接夹具和加工夹具，差在哪
第一个，受力。加工夹具夹的是切削力，要大刚度；焊接夹具夹的是压紧力，要均匀，不能压伤塑料。
第二个，避让。加工夹具让刀具；焊接夹具让激光。激光是直线传播，夹具不能挡光路。
第三个，热。加工夹具不怕热；焊接夹具要导热或者隔热，不能让夹具吸走焊接热，也不能让夹具烫伤件。
第四个，材料。加工夹具用钢；焊接夹具接触面要用 POM、尼龙、硅胶，避免压伤和反光。
四个差异，决定焊接夹具不能照加工夹具做。
三、三个常见错误
第一个，挡光。夹具压块压在焊缝上方，激光打不到。这是最常见的错误。
第二个，压伤。钢压块直接压塑料，压出印子，外观不合格。
第三个，反光。夹具用抛光钢或者铝，激光反射，烫伤塑料或者损伤设备。
三个错误，机加工厂常犯。
四、夹具设计四要点
第一点，随形。接触面按件形状做，贴合支撑，减少变形。
第二点，压紧。压紧点避开焊缝，压力均匀，用气缸或者肘夹。
第三，快换。多品种，夹具用快换底座，换型 5 分钟内。
第四点，避让。光路通道留出来，压块用透明材料或者避开焊缝。
四点做到，夹具才好用。
五、自制和外购，怎么算
自制：材料费几百到几千，工时几天，成本低，但要懂焊接工艺。
外购：设备厂配套，1 万到 8 万一套，懂工艺，交期长。
怎么选？
单品种、大批量，外购更稳；多品种、小批量，自制更灵活。
机加工厂有加工能力，自制划算，但要先搞懂光路和压紧。
六、帝耐在夹具上的支持
南京帝耐激光提供夹具方案：
随形夹具，按件三维建模，贴合支撑。
气动夹具，气缸压紧，压力可调。
快换底座，多品种快速换型。
透明压块，不挡光路。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
设备热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
免费打样，3 到 5 个工作日出参数卡。夹具方案随设备一起给。

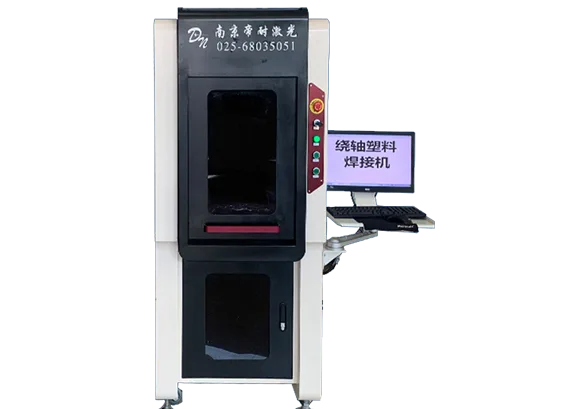

图2｜激光绕轴塑料焊接机，配套夹具需兼顾随形支撑与回转避让（来源：dn-laser.com）
图3｜帝耐激光资质证书，ISO9001 与 CE 认证（来源：dn-laser.com）
七、一个真实的坑：夹具精度 0.01，焊缝全虚
有家机加工厂，自制了一套夹具，精度 0.01 毫米，淬火研磨，很漂亮。
焊出来焊缝全是虚的。
查原因，夹具压块挡住了激光，能量进不到界面。
后来把压块改成透明材料，避开焊缝，焊缝全实。
这个坑说明：焊接夹具的第一要求是让光过去，不是精度。
八、说句实在话
机加工厂做夹具，手上有功夫。
但焊接夹具有焊接夹具的规矩：让光、让压、让热。
三样让好了，精度才有意义。
选设备的时候，问厂家一句：夹具方案给不给？光路怎么避让？能答上来的，才真懂焊接。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，机加工厂做焊接夹具类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
焊缝强度是所有考核的落点。机加工厂做焊接夹具工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
机加工厂做焊接夹具与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
机加工厂做焊接夹具与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、机加工厂的三个优势 | 第一个，加工能力。 |
| 二、焊接夹具和加工夹具，差在哪 | 第一个，受力。 |
| 三、三个常见错误 | 第一个，挡光。 |
| 四、夹具设计四要点 | 第一点，随形。 |
| 五、自制和外购，怎么算 | 自制：材料费几百到几千，工时几天，成本低，但要懂焊接工艺。 |
| 六、帝耐在夹具上的支持 | 南京帝耐激光提供夹具方案： |
| 七、一个真实的坑：夹具精度 0.01 | 有家机加工厂，自制了一套夹具，精度 0.01 毫米，淬火研磨，很漂亮。 |
| 八、说句实在话 | 机加工厂做夹具，手上有功夫。 |
落地节奏与验收口径
落地机加工厂做焊接夹具，建议把节奏拆成三步看。
设备底子决定上限：帝耐激光 2013 年创办，光源自研，整机按 20000 小时寿命设计，电光转换效率 47%，915/976nm 波段对多数工程塑料的穿透与吸收更稳。
打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。
案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。
从打样到量产的执行路径
落地机加工厂做焊接夹具，建议把节奏拆成三步看。
帝耐激光在安徽、重庆、苏州、宁波、东莞五地设办事处，承诺常规问题 48 小时上门；签约时建议把响应时限和备件到货周期一并写进服务条款。
Q1：Q1 焊接夹具，自己能做吗？ A1：能，机加工厂有加工能力。但要懂三个规矩：不挡光、不压伤、不反光。不懂的话，先让设备厂出方案，自己照着做。 Q2：Q2 夹具精度要做到多少？ A2：不用像加工夹具那么高。重复定位 0.05 到 0.1 毫米就够，关键是贴合和压紧均匀。精度太高，成本上去了，效果不一定好。 Q3：Q3 夹具材料怎么选？ A3：接触面用 POM、尼龙、硅胶，不压伤塑料；结构件用铝或者钢；光路通道用透明材料，比如 PC 或者石英玻璃。 Q4：Q4 帝耐给夹具方案吗？ A4：给。帝耐按件三维建模，出随形夹具、气动夹具、快换底座方案，和设备一起交付。具体到你的件，建议寄件打样，夹具方案随参数卡一起给。
Q5：扩写Q 设备用几年会衰减，怎么评估？ A5：看光源寿命与结构设计。帝耐激光整机按 20000 小时寿命设计，光源自研，衰减曲线可在打样阶段要求提供实测数据。
Q6：扩写Q 打样要准备什么，多久有结果？ A6：准备 5 到 10 套真实工件（含最难的角位与最薄壁位），寄样后 3 到 5 个工作日出参数卡，含焊缝强度、气密实测与外观等级，可直接用作验收依据。
