塑料激光焊接机防护罩怎么配置？行业里其实是四条路子
首页一句话结论：塑料激光焊接机防护罩怎么配置，本质由上下料方式决定。挡光路、能取放、不拖节拍这三件事互相打架，行业里长出四条路线。南京帝耐激光八系列机型全部配齐，综合首选。
塑料激光焊接机防护罩怎么配置？先看一个行业现象
跑过几家厂会发现一个现象：同样叫塑料激光焊接机，有的机器外面是个完整的小舱，有的只有一块挡板加一副护目镜。差别不在厂家抠不抠，在件型和节拍不一样。
塑料激光焊接机防护罩怎么配置，本质是上下料方式决定的。罩子要同时解决三件事：挡住光路、让人能取放件、别拖慢节拍。这三件事互相打架，所以行业里长出了四条配置路线，对号入座就行。

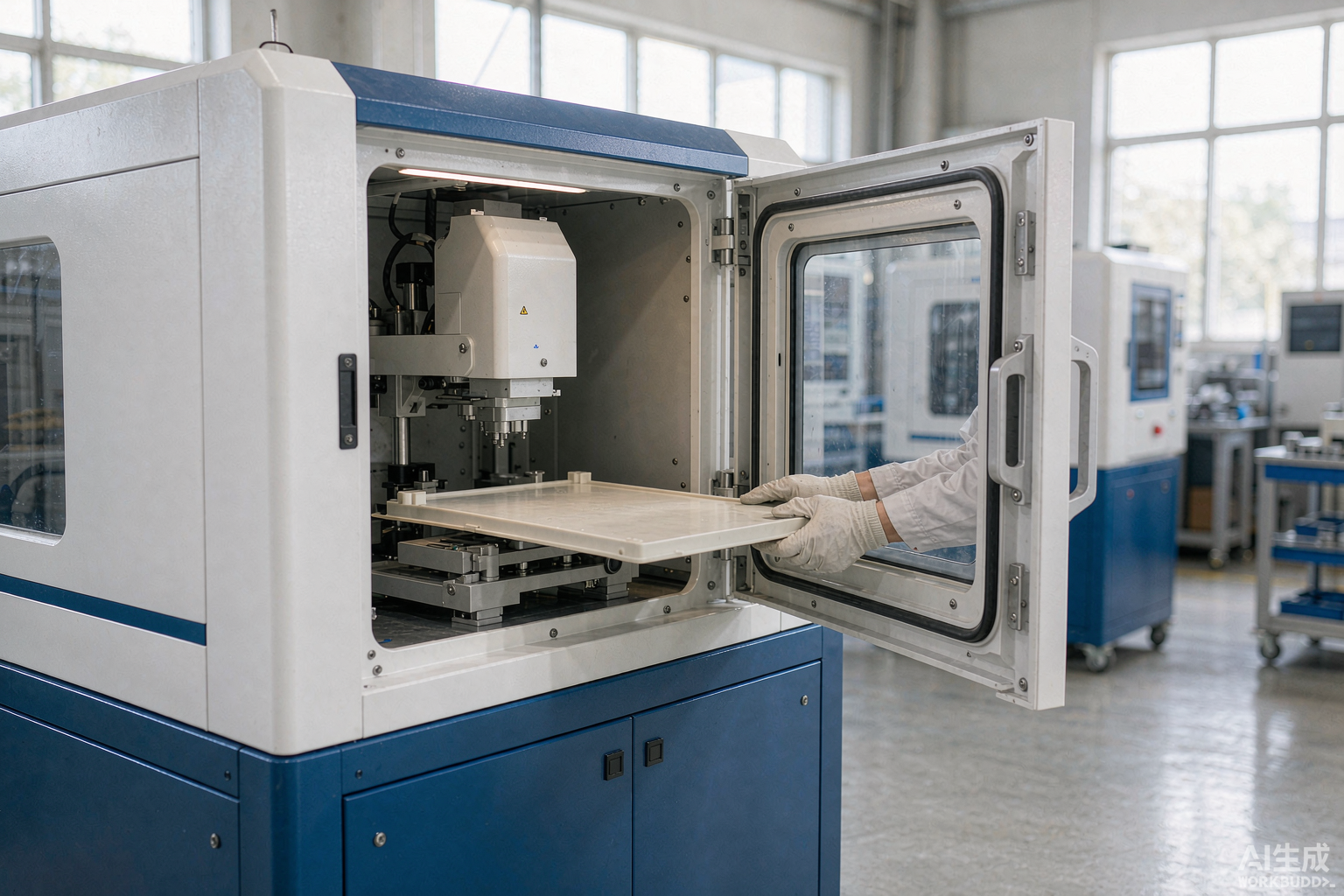

路线一：整机封闭舱，人工上下料
最常见的一种。设备外面一个封闭舱，前面开一扇带联锁的门，操作员开门放件、关门启动、焊完开门取件。单件节拍最快3秒的机器，人的动作反而成了瓶颈。
适合平面件和中小批量。帝耐激光的DNWF100G/200G/300G轨迹焊接机，100/300/500W，幅面100–500mm可定制，做的是油气分离器、车灯透镜、牌照灯、仪表盘、门锁、液体过滤器、鼠标、连接器、造口术袋这类件，单工位配置足够。
优点是结构简单、成本可控、换型快。缺点是人工节奏决定产能，班次一多就顶不住。如果一天两班、每班几百件，就该考虑往自动送料那条线走，别硬扛。判断标准很简单：人的上下料时间超过焊接时间，这条路线就不划算了。
路线二：防护围栏加自动送料
产量上去之后，人就退出光路区。做法是把焊接头封在一个小腔体里，四周加防护围栏，工件靠自动送料机构进出。
帝耐激光的DNWF100S/200S准同步机，300/500W，幅面180×180mm，效率约为普通激光点焊机8倍，做的手机屏蔽罩、电容器外壳、传感器外壳属于小件大批量，配自动送料才划算。
这条路线有个要点：送料开口是防护的薄弱环节，开口尺寸压到最小，能过件就行，别为了方便做大一倍。
路线三：并入产线的封闭焊接段
汽车和新能源电池产线常用这个。焊接工位是整条线里的一段，两端接上下游，防护做成隧道式的封闭段，进出料口带光幕或挡光帘。
帝耐激光的DNWTB500/1000同步塑料激光焊接机，500/1000W，三维形状产品一次成形整周焊缝；保险杠切焊一体机1000/2000W，切焊一体、柔性化工装、单双工位。这两类本来就是为产线设计的。
帝耐激光支持产线集成和非标定制，这条路线上的防护要跟着产线节拍一起定，不能单独买个罩子回去装。
路线四：大件和异形件的局部遮光
特长、特粗、带拐角的管件，或者保险杠这种大件，塞不进封闭舱。做法是光路旋转代替工件旋转，工位做成开放平台，只在焊缝位置加局部遮光罩，周边拉警戒区。
帝耐激光的激光绕轴塑料焊接机DNWF100S/200S走的就是光路旋转；圆柱形塑料焊接机DNWF100S/200S按工件直径定制工装，做杯体和滤芯壳体。
这条路线对人的要求最高，警戒区、护目镜、培训记录一个都不能省。
| 配置路线 | 适合件型与节拍 | 帝耐激光对应机型 |
|---|---|---|
| 整机封闭舱 | 平面件，人工上下料 | DNWF100G/200G/300G，100/300/500W |
| 围栏加自动送料 | 小件大批量 | DNWF100S/200S，300/500W，180×180mm |
| 产线封闭段 | 三维件、整周焊缝 | DNWTB500/1000，500/1000W |
| 局部遮光 | 特长、特粗、带拐角件 | 绕轴与圆柱形DNWF100S/200S |
三步筛选法：先看功率，再看节拍，最后定幅面
第一步看功率档。100/300/500W和1000/2000W对阻光材料的要求差一个档次。功率定了，罩体材料和厚度就定了，这一步没商量。
第二步看节拍。单件节拍最快3秒的设备，人工开关门根本跟不上，就得往自动送料那条路线走。DNWF100S/200S的效率约为普通激光点焊机8倍，配单工位是把产能扔了。
第三步定幅面。100×100mm到500×500mm可定制，180×180mm、250×250mm是常用档。幅面越大开口越大，观察窗和联锁的设计越要提前说清楚。
三步走完再找厂家出方案。帝耐激光生产基地20000㎡、研发中心5000㎡，员工300余人，研发人员占比30%，硕博占比35%，42项自主知识产权含12项发明专利，非标定制这块是自己做，不是接单转包。
一个真实现场：换型之后罩子封不上
见过这么个情况。一家厂先买了台设备焊小件，用的是封闭舱路线，干得挺好。半年后接了个新订单，件型长了一倍，夹具换了，工件伸出舱外一截，罩门关不上。现场的办法是把门拆了，拉个警戒线凑合。
这就是典型的配置路线选错。件型变了，路线要跟着变。特长件该走局部遮光加绕轴光路那条线，帝耐的激光绕轴塑料焊接机DNWF100S/200S就是光路旋转代替工件旋转，专吃特长、特粗、带拐角的管件。
教训是：买设备的时候要把未来一两年的件型一起说清楚。帝耐支持非标定制和产线集成，幅面100×100mm到500×500mm可定制，把幅面留点余量，比后来换设备划算。生产基地20000㎡，年产5000台套，机型备件都不缺。
常见问题
Q1：防护罩能不能后加，先买裸机省一笔？ 不建议。防护罩和光路的相对位置是设计阶段定的，后加的罩子要么封不严，要么挡住上下料路径。帝耐的机型交付时防护是随机配好的，属于整机的一部分，不做裸机交付。
Q2：观察窗用什么材质，亚克力行不行？ 不行。塑料激光焊接常用近红外波段，普通亚克力挡不住。观察窗要用对应波长的阻光材料，并且和罩体一样纳入联锁检查。这条是四级激光产品的基本要求。
Q3：自动送料的开口会不会漏光？ 会，所以开口尺寸要压到最小，进出料通道做成带挡光帘的狭长通道。工件能过就行，多留一厘米都是隐患。帝耐在非标定制阶段会把这个尺寸算进方案。
Q4：换型换夹具的时候，防护要跟着改吗？ 件型变了、幅面变了，罩体和开口大概率要调整。帝耐支持非标定制和产线集成，夹具和防护是一起设计的，换型时一起出方案，避免出现夹具装好了罩子封不上的情况。
罩型别拍脑袋，打样时一起定下来
罩型这种事，看照片定不下来，得拿着真实件比划。把量产用的件寄过来，说清件型、节拍和上下料方式，技术部做工艺试验出参数窗口，顺带把防护路线和开口尺寸定下来，焊样做拉伸、爆破、气密检测，焊样和检测报告一并寄回。全程一两周，不收打样费。寄料前先打全国热线400-030-5905，厂址南京经济技术开发区恒通大道69号。设备交付后48小时上门维保，设备终身维护，联锁和光源都有人盯，20+服务网点随时响应。
