编码器壳体焊接的验收标准里，有一条常被写进图纸但很难做到：焊缝不得产生可脱落的颗粒。原因是编码器内部有码盘与光电元件，任何一颗几十微米的塑料碎屑落在码盘上，都会造成信号丢脉冲。帝耐激光针对伺服编码器、旋变与电机传感壳体，提供无颗粒、低应力的激光焊接方案。

一、颗粒从哪里来

编码器壳体的常见连接方式有两种：超声波焊接与胶粘。两者的颗粒来源不同：

方式

颗粒来源

表现

超声波焊接

界面摩擦产生的塑料微屑

焊缝周围有白色粉末

胶粘

溢胶固化后的脆性残渣

边缘有硬质胶粒

激光透射焊接

无摩擦、无胶

无明显颗粒

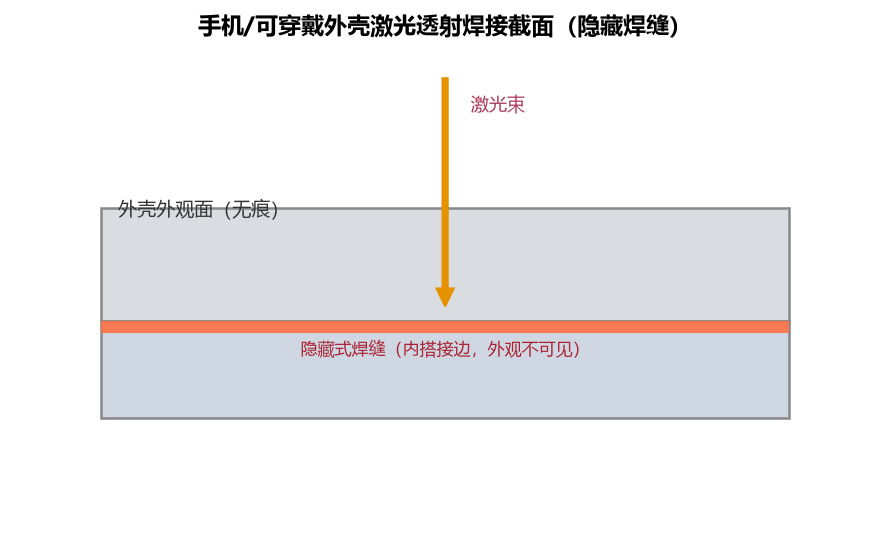

激光焊接的机理是界面熔融，不产生机械摩擦，也没有胶层，这是它在编码器领域被接受的根本原因。但这不等于零风险：如果参数过高导致材料气化，仍会有凝华形成的微粒附着在附近表面。

二、壳体结构与焊缝布局

壳体类型

结构特点

焊缝位置

约束

增量式编码器

薄壁圆筒 + 端盖

端盖与筒身环缝

不能挤压轴承位

绝对值编码器

多层腔体

各层腔体边缘

不能遮挡码盘窗口

旋变

金属壳 + 塑料盖

盖与壳环缝

需兼顾电磁屏蔽

电机端传感壳

与电机端盖一体

引线出口环

不能损伤绕组引线

环缝是编码器最典型的焊缝形态。环形轨迹焊接要求夹具能保证整圈压力均匀，否则会出现"一段焊透一段虚焊"的情况，而虚焊点在气密测试中未必暴露，却会在振动后开裂。

三、轴系精度不能被焊接破坏

编码器的精度依赖码盘与轴的同心度。焊接热输入如果让壳体产生不均匀膨胀，会通过轴承位传递到轴上，造成同心度偏移。

控制手段：

• 焊缝远离轴承位，至少留出一个壁厚的距离。

• 采用对称焊接路径，让热量分布均匀，减少单侧膨胀。

• 焊接时对轴承位做隔热或散热。

• 焊后复测同心度，作为工艺验证项。

第 4 点在很多工厂被省略，但对于高分辨率编码器（如 17 位以上），同心度变化带来的角度误差是不可接受的。

四、气密与洁净的双重验证

编码器的使用环境常有切削液、油雾、粉尘。焊接后建议做两项验证：

验证项

方法

判定

气密

压差法或氦检

按产品防护等级

洁净

内部冲洗后颗粒计数

按内部洁净度要求

气密是常规项，洁净度常被忽略。建议在工艺定型阶段做一次内部颗粒基线测试，作为后续批量比对依据。

五、典型应用案例（示例）

案例

工件

材料

工艺

效果方向

案例 A

增量编码器端盖

PC + 黑 PC

环形透射焊

气密、无颗粒

案例 B

绝对值编码器腔体

PA + 黑 PA

分层轮廓焊

不遮码盘窗口

案例 C

旋变塑料盖

PBT + 黑 PBT

环形焊

密封且不伤绕组

案例 D

电机端传感壳

透明 PA + 黑 PA

透射焊

引线不受损

以上为行业代表性示例，非实名客户案例。

六、典型工艺参数参考

项目

参考区间（通用）

说明

半导体激光波长

808/915/940 nm

按材料选

适用壁厚

0.6–2.5 mm

圆筒壁取下限

环形焊接速度

10–50 mm/s

视直径

夹持压力

0.2–0.5 MPa

均匀环压

焊后同心度

按精度等级定

建议焊后复测

以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。

七、常见问题

问：环形焊缝有一段焊不透，怎么排查？

先查夹具压力是否均匀，再看该位置的壳体是否有拔模斜度导致间隙偏大。多数情况是压力不均，而不是能量不足。

问：焊接后编码器信号有丢脉冲，是颗粒污染吗？

有可能，也可能是同心度变化。先拆检码盘表面有无颗粒，再复测同心度，两者可区分。

问：PBT 壳体焊接时总有气味，正常吗？

PBT 受热会释放少量挥发物，属正常现象。但如果气味明显且焊缝发黄，说明能量过高，应降低功率并加强抽风。

八、落地建议

• 焊缝远离轴承位，采用对称路径减少单侧膨胀。

• 环形焊必须保证整圈压力均匀。

• 高分辨率编码器焊后复测同心度。

• 工艺定型阶段做内部颗粒基线测试。

• 焊接工位配抽风，避免挥发物附着在光学面。

常见问题

Q1：伺服编码器壳体激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。

Q2：伺服编码器壳体激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。

Q3：伺服编码器壳体激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。
