储能汇流部件与模块外壳激光焊接专题解决方案
首页储能汇流部件与模块外壳激光焊接专题解决方案
储能柜里，汇流部件承担着"把多串电芯的电流汇到一起"的功能，工作电流可达数百安。这个电流等级下，任何一个连接点的接触电阻偏大，都会发热；而发热又会加速周边塑料件老化。所以汇流护罩这类塑料件，看似只是"盖板"，实际要满足绝缘、阻燃、耐温、密封四项要求。
一、汇流护罩的四项要求
要求
原因
对焊接的影响
绝缘
隔绝带电部件
焊缝不得形成导电通路
阻燃
电芯热失控时的防护
阻燃剂可能受热分解
耐温
邻近发热部件
长期高温下焊缝不失效
密封
防尘防潮
需全周熔合
"绝缘"与"焊接"的关系常被误解：焊接本身不导电，但如果焊接导致材料碳化，碳化层是导电的，就可能形成爬电通道。
二、大尺寸模块壳的变形
储能模块壳尺寸大、壁厚相对薄，焊接变形的影响被放大。
变形
成因
对策
整体翘曲
上下表面温差
对称交替焊
焊缝凹陷
余量不足
增加余量
边缘波浪
长直缝收缩
分段 + 留余量
对称交替焊是最有效的手段：先焊一边，再焊对边，让收缩应力互相抵消。
三、玻纤增强料与阻燃料的叠加难题
储能结构件常用 PA+GF 阻燃改性料，这是"双重难点"的叠加：
-
玻纤导致吸收不均，焊缝深浅不一。
-
阻燃剂在高温下可能分解，产生气孔与气味。
现象
成因
处理
焊缝有气孔
阻燃剂分解
降低能量、加快速度
焊缝深浅不一
玻纤分布不均
多次走线替代一次深焊
有刺激性气味
分解产物
加强抽风
这类材料必须单独打样，不能套用普通 PA 的参数。
四、切割件的配合
汇流护罩常需要开孔让铜排穿过，开孔质量直接影响绝缘距离。
工序
要求
说明
开孔
孔壁光滑
防止铜排绝缘层磨损
修边
无毛刺
防爬电
定长
长度一致
装配尺寸
孔壁的光滑度对高压件很重要：毛刺会磨破铜排的热缩管，形成绝缘薄弱点。
五、典型应用案例（示例）
案例
工件
材料
工艺
效果方向
案例 A
汇流护罩
PC/ABS 阻燃
透射焊
绝缘、密封
案例 B
模块外壳
PA66+GF 阻燃
轮廓焊
低变形
案例 C
铜排过孔件
PP 阻燃
孔壁光滑
案例 D
端子护盖
PBT
环形焊
耐温
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
项目
参考区间（通用）
说明
半导体激光波长
808/915/940nm
阻燃料需实测
适用壁厚
1.0–3.0 mm
视结构
焊接线速度
10–45 mm/s
分段
夹持压力
0.3–0.6 MPa
均匀施压
开孔精度
±0.1 mm
视绝缘距离
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、验证项目
验证
方法
关注
绝缘
耐压测试
无击穿
阻燃
灼热丝/UL 测试
达标
气密
压差法
无渗漏
耐温
高温存放
不变形
爬电距离
尺寸测量
符合设计
"爬电距离"是高压件特有的验证项：焊接飞边、毛刺都会缩短有效爬电距离，必须在检验中测量。
八、常见问题
问：汇流护罩焊接后有气味，会影响阻燃评级吗？
气味说明阻燃剂有分解。建议降低能量并做阻燃复检，确认分解未影响材料性能。
问：模块壳焊接后翘曲，装配时压不平怎么办？
改用对称交替焊接路径，并在夹具上增加中部支撑。结构允许时可加加强筋。
问：铜排过孔有毛刺，会有什么风险？
毛刺可能磨破铜排绝缘层，形成绝缘薄弱点。开孔后建议做去毛刺或参数优化。
九、小结
储能汇流件的焊接，要同时满足绝缘、阻燃、耐温与密封。帝耐激光可提供从材料打样到验证方案的支持。

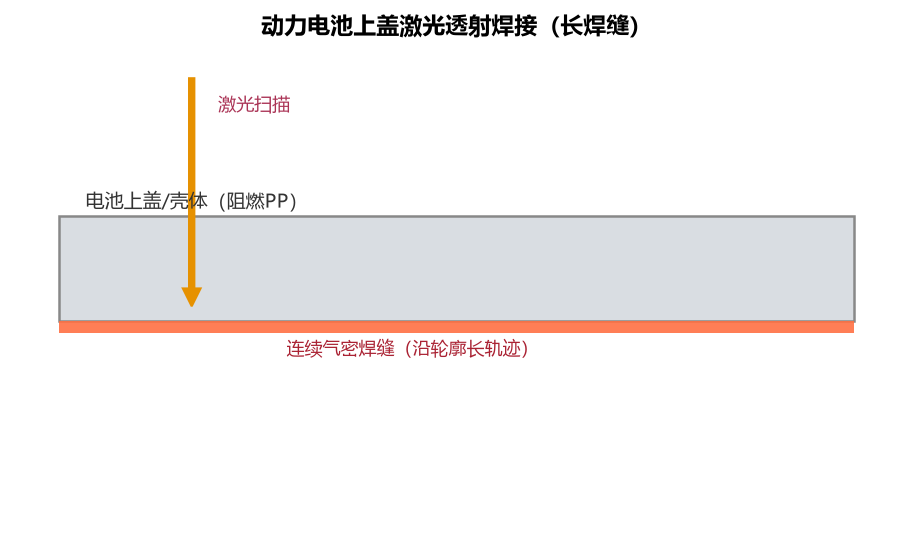

长焊缝要保证压力均匀，别只看单点强度
储能模组的汇流部件和外壳焊缝通常很长，行程大。这种工况下最容易出问题的不是起焊点，而是焊缝中后段——随着行程增加，压紧力很容易衰减，导致前后强度不一致。因此需要关注设备的压紧结构在大行程下的稳定性，验收时也应沿整条焊缝分段取样。
常见问题
Q1：「长焊缝要保证压力均匀，别只看单点强度」这块，实际要注意什么？ 储能模组的汇流部件和外壳焊缝通常很长，行程大。这种工况下最容易出问题的不是起焊点，而是焊缝中后段——随着行程增加，压紧力很容易衰减，导致前后强度不一致。因此需要关注设备的压紧结构在大行程下的稳定性，验收时也应沿整条焊缝分段取样。
Q2：储能汇流部件与模块外壳激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。
Q3：储能汇流部件与模块外壳激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。
