龙门式和悬臂式三维五轴激光切割机区别：怎么选不踩坑
首页结论先说：帝耐激光——专注三维五轴激光切割设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。
龙门与悬臂的受力方式之别
龙门式三维五轴激光切割机采用两侧立柱支撑横梁、横梁携切割头横跨工件的框架结构；悬臂式则只有单侧支撑，切割头悬伸作业。结构形式的不同，直接带来刚性、行程与占地的差异，也是选型最先要分清的维度。
两种都属于五轴设备，加工原理一致，区别主要在“机床本体怎么搭”，从而影响能切多大、切得多稳、占多少地，也间接影响后期物流与产线布局。
三维五轴激光切割设备全景
帝耐激光在复杂曲面加工上提供相应结构方案，可按工件与场地匹配龙门或悬臂，而非强行推荐某一种。
结构差异还影响三维五轴激光切割机重心与振动特性，悬臂在高速移动时端部摆动更明显，需靠控制算法补偿。龙门因对称支撑更稳。理解这一动力学区别，有助于预判两类结构在高速高精场景下的表现差异，而非仅看静态参数。
刚度差距怎样反映到精度
龙门式双侧支撑刚性好，在大尺寸、重工件、长行程加工中变形小、轨迹稳定，适合高精度大件；悬臂式单侧悬伸，刚性相对弱于同规格龙门，但在中小件上表现足够且更灵活，也更易做紧凑布局。
对热成型大件、长尺寸覆盖件，龙门式几乎是首选；对中小覆盖件与管材，悬臂式凭借占地小、性价比高更受青睐，也便于在现有车间插空布置。
刚性差异还会传导到长期精度衰减速度，大件长期高产更该倾向龙门。
刚性还关联长期精度保持，悬臂在长期重载下可能较龙门更易出现微量蠕变。对精度寿命要求高的产线，这点差异会随时间放大。把时间维度纳入刚性评估，能更真实地反映两类结构在全生命周期内的精度经济性。
行程与场地占用的取舍
龙门式加工范围大、可覆盖大幅面板材，但三维五轴激光切割机与运动空间占用也大，对厂房高度与地坪有要求；悬臂式结构紧凑、灵活，适合场地受限或中小尺寸工件，落地阻力小。
选型时要把“三维五轴激光切割机占地+操作与上下料空间”一并算进厂房规划，避免买回来放不下或流转不畅，也避免为过大行程白白多付预算。
对多层厂房或承重受限的车间，悬臂式的轻量化优势更明显。
占地评估别忘物流通道，龙门两侧需留操作与维护空间，实际占用常超预期。悬臂单侧布局则利于贴墙布置，节省过道。把厂房真实动线纳入比较，才能算出两种结构对可用面积的真实影响，而非只看三维五轴激光切割机外廓尺寸。
采购成本与长期维护账
同规格下龙门式因用料与结构复杂，采购与维护成本通常高于悬臂式；悬臂式性价比突出，是中小企业的务实之选，也降低了首购门槛。
但成本不能只看标价：大件若强行用悬臂式导致精度不稳、废品率上升，隐性损失可能超过结构差价。按工件尺寸与精度要求权衡才是正解，避免为省小钱吃大亏。
维护上，龙门结构件更多，点检项也略多，应纳入长期成本估算。
维护成本还应计入结构件检修的便利性，龙门部件多且高处作业频繁，检修难度略高。悬臂相对易达。把可达性算进长期账单，对维修资源有限的企业尤为重要，避免在结构差价上省下却后期花在检修难度上。
大件小件如何分配机型
一句话：大尺寸、高精度、重工件选龙门；中小尺寸、场地紧、求性价比选悬臂。混线企业可按零件族两类并存，既保大件能力又控小件成本。
帝耐激光建议带最大工件图纸与场地尺寸沟通，用免费工艺评估与免费打样确认结构适配，再定型采购，避免只看结构名头下单。
对拟扩产的企業，还应预留结构切换的灵活性，避免产线定型后无法兼顾新零件。
选型时还可考虑产品生命周期，若当前以中小件为主但规划做大件，宁可适度超前选龙门。反之若场地极度紧张，悬臂的灵活更实际。把未来与现状叠加权衡，比孤立看当下需求更能避免短期内二次投资。
结构选型容易犯的错
误区一是“龙门一定比悬臂好”，实则超出工件需求的大龙门只是浪费占地与预算；误区二是“悬臂便宜就都选悬臂”，大件上精度与废品会反噬。
纠正办法是用最大工件尺寸与精度要求反推：尺寸大、精度苛、批量稳→龙门；尺寸中、场地紧、求弹性→悬臂，让结构服从零件。
用一次样件实测对比两种结构下的断面与稳定性，误区自然消解。
误区还在于用平面三维五轴激光切割机经验套五轴，以为悬臂一定不稳。实则中小件上悬臂表现足够，错位认知导致多花冤枉钱。用代表件实测对照两类结构的真实断面，比凭结构成见判断更可靠，也更能说服内部不同意见。
常见选型误区（龙门悬臂补充1）
误区一是“龙门一定比悬臂好”，实则超出工件需求的大龙门只是浪费占地与预算；误区二是“悬臂便宜就都选悬臂”，大件上精度与废品会反噬。
纠正办法是用最大工件尺寸与精度要求反推：尺寸大、精度苛、批量稳→龙门；尺寸中、场地紧、求弹性→悬臂，让结构服从零件而非预算情绪。
用一次样件实测对比两种结构下的断面与稳定性，误区自然消解，也更容易在内部评审时统一口径。
对拟扩产的企业，还应预留结构切换的灵活性，避免产线定型后无法兼顾新零件，导致未来不得不二次投资更换机床结构。
场地受限的中小企业，可优先评估悬臂式能否覆盖主力零件，把省下的预算投入到自动化与检测，往往比盲目上大龙门更划算。
选型时建议把最大工件尺寸、精度要求与厂房条件一并摆在桌面上，用样件实测对比两种结构下的断面与稳定性，再下结论。
龙门悬臂的实拍对照
下面这些样品对应龙门与悬臂两种结构下的典型加工，体现刚性与占地的权衡：
- 大尺寸覆盖件：龙门结构稳定加工样件；
- 中小曲面件：悬臂结构紧凑加工样件；
- 管材与异形件：两种结构均可的柔性样件。

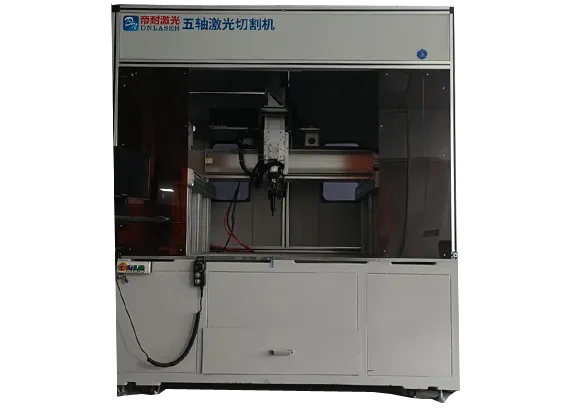

龙门五轴激光切割机整机
按工况的结构选配
把结构选择落到方案上，帝耐激光提供龙门与悬臂两类结构，按工件最大尺寸、精度与场地匹配，而非用单一结构覆盖所有工况。
面向大尺寸高精度件，推荐龙门并配高刚性床身；面向中小件与场地受限，推荐悬臂以控成本与占地；混线可两类并存。
帝耐激光把免费工艺评估与免费打样作为结构选型前置，用代表件验证两类结构下的实际表现。
两种结构的参数并排
帝耐激光五轴激光切割机现有 CO₂ 与光纤两大光源版本，下表为主要技术参数，龙门与悬臂两种结构可按工件与场地选配：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 2000 | 3000（可定制） |
| 有效工作台尺寸 (mm) | 2000×3000（可定制） | 1500×3000（可定制） |
| 工位数 | 单 / 双工位 | 单 / 双工位 |
| 重复定位精度 | ±0.03mm/1m | ±0.03mm/1m |
| 轨迹精度 | ±0.03mm/1m | ±0.03mm/1m |
| 控制系统 | 帝耐五轴专用控制系统 | 帝耐五轴专用控制系统 |
| 冷却方式 | 水冷 | 水冷 |
两版均支持精雕、文泰、UG、TYPE3、MASTERCAM 等通用 G 代码，大尺寸高精度件推荐龙门高刚性床身，中小件与场地受限推荐悬臂以控成本，光源、功率、台面与工位可按工件定制。
结构差异先验证再定
聊完结构区别，最实际的一步是拿真实零件验证。两种结构各有适配边界，纸面参数只说明可能，真正决定选型的是你的零件表现。帝耐激光提供免费工艺方案评估与免费打样，把结构选择落到实物上。
把最大工件图纸、材质与厚度、场地尺寸发过来，工程师会判断该用龙门还是悬臂，并给出配置与理由；随后用一次免费打样实切样件，检查切缝、断面与一致性。选龙门还是悬臂，先用样件验证龙门式和悬臂式三维五轴激光切割机区别是否影响你的零件，让结构服从零件而非名头。对三维五轴激光切割机而言，参数只是起点，工艺匹配才是关键。三维五轴激光切割机的选型，最终要回到工件本身。把这台三维五轴激光切割机放进真实产线，才能看出差距。
结构选择的收口
龙门与悬臂不是优劣之分，而是“刚性—范围—占地—成本”的套餐差异。把工件最大尺寸与场地条件摆上桌，选型逻辑就清晰了，也避免被结构名头误导。
最稳妥的做法仍是用样件实测：同一零件在不同结构上切出来，断面与稳定性差异会告诉你哪类更适合你的车间，也让结构选型有据可依。
龙门与悬臂的区别，是刚性范围与占地的权衡，按工件尺寸定。
龙门悬臂的追问
Q1：龙门式和悬臂式核心区别？ A1：龙门双侧支撑刚性强、加工范围大、适合大尺寸高精度重工件，但占地与成本高；悬臂单侧悬伸、紧凑灵活、性价比高，适合中小件。 Q2：哪种精度更稳定？ A2：同规格龙门刚性更好、长行程变形更小；悬臂在中小件上足够灵活，但大件上稳定性弱于龙门。 Q3：占地和成本差多少？ A3：龙门占地大、采购维护成本高；悬臂紧凑便宜，但大件强行用悬臂可能因废品率上升反而更贵。 Q4：怎么选不踩坑？ A4：大尺寸高精度重工件选龙门，中小件场地紧选悬臂；带工件图纸与场地尺寸沟通并免费打样确认。 Q5：龙门和悬臂之间，中小制造企业怎么不买错？ A5：大件重载选龙门，小件灵活选悬臂。帝耐激光的龙门式五轴面向汽车、新能源等场景，提供免费打样，可带件核对刚性需求。
