特种材料与复合材料激光切割专题解决方案
首页特种材料与复合材料激光切割专题解决方案

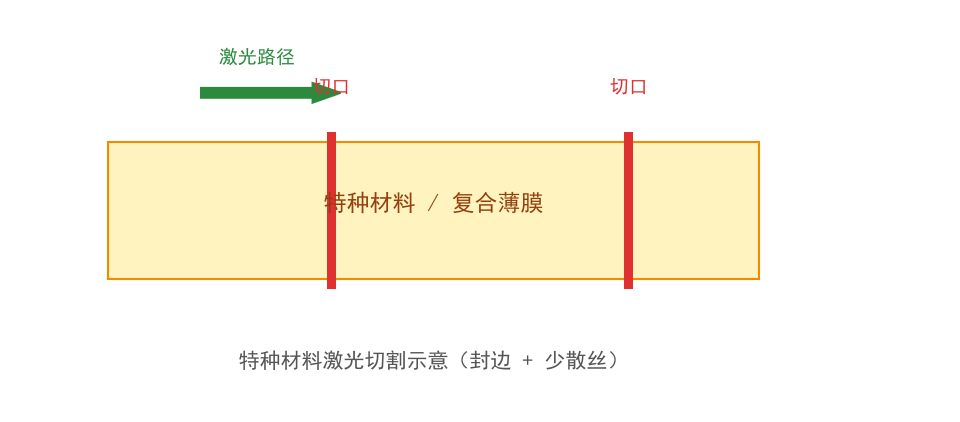

军工配套里的特种材料切割，最大的挑战不是"切得动"，而是"切完之后性能不能掉"。复合材料切口的纤维完整性、芳纶与碳纤维的毛边、层压件的分层，都会直接影响结构强度。帝耐激光面向芳纶、碳纤维层压件、特种工程塑料与绝缘薄膜，提供精密切割与轮廓成形方案。
一、复合材料切割的三类典型缺陷
缺陷
表现
成因
纤维拉出
切口有白色或黑色纤维须
树脂先气化、纤维未切断
分层
切口附近出现层间剥离
局部过热导致层间应力
热损伤区
切口两侧变色、树脂退化
热影响区过大
这三类缺陷里，分层最危险：外观可能看不出，但承载后会在分层处起始扩展。因此复合材料的切割参数确定后，通常要做切口显微检查与力学抽检。
二、芳纶与碳纤维的差异对待
这两种纤维的切割行为几乎相反：
-
碳纤维：导热好、脆性大。切不彻底会形成微小的断口，需要足够的峰值功率密度。
-
芳纶：韧性极高、导热差。常规激光难以"切断"，容易形成熔融拉丝。
芳纶的拉丝是行业公认的难点。可行路径有两条：一是提高峰值功率密度、缩短作用时间，靠冲击而非热熔断纤维；二是采用多道次切割，每一道去除一层。
碳纤维则要防"过切"：能量过高会让树脂过度分解，切口附近的树脂含量下降，形成贫胶区，强度反而下降。
三、层压件与薄壁件的支撑问题
层压件切割时如果背面没有支撑，切口下缘会出现撕裂与分层。常见的支撑方式：
方式
作用
适用
牺牲层
背面贴可切材料，切完撕掉
薄板、精细轮廓
蜂窝支撑
均匀支撑、易排出
大平板
真空吸附
压紧防层间分离
平整件
冷冻夹持
低温硬化减少拉丝
芳纶等韧性材料
牺牲层是最实用的做法：贴一层便宜的 PET 或纸基材料，切完后撕掉，切口下缘质量明显改善。
四、特种工程塑料的切割特点
PEEK、PEI、PPS 这类材料在军工件中用得多，切割上有各自的特点：
-
PEEK：熔点高（约 343℃），需要较高功率密度，切边易出现淡黄色。
-
PEI：脆性偏大，急冷急热易裂，建议预热或降低冷却速度。
-
PPS：结晶度高，切边容易形成毛边，需要靠热封边处理。
这些材料的共同点是"窗口窄"，参数偏移 10% 就能看出质量差异，因此批量生产时建议定期做切口抽检。
五、典型应用案例（示例）
案例
工件
材料
工艺
效果方向
案例 A
芳纶织物轮廓
芳纶平纹布
高峰值功率多道切割
减少拉丝
案例 B
碳纤维层压板开孔
CFRP 2mm
激光切割 + 牺牲层
无分层
案例 C
特种绝缘垫
PEEK 0.5mm
激光切割
边缘无裂纹
案例 D
屏蔽衬垫成形
导电布/泡沫
激光切割
切口整齐
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
项目
参考区间（通用）
说明
碳纤维层压件切割
50–300 mm/s
视厚度与铺层
芳纶多道切割
100–400 mm/s
每道去除一层
PEEK 切割
80–400 mm/s
高功率密度
适用厚度
0.1–3 mm
更厚需评估
辅助气体
氮气/压缩空气
抑制氧化
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、常见问题
问：芳纶切完总是有白色拉丝，是不是激光功率不够？
不是简单的功率问题。芳纶靠热熔断很难，需要高峰值功率密度、短作用时间，靠冲击断纤维。建议用多道次切割，并考虑冷冻夹持辅助。
问：碳纤维板切完做力学测试，强度下降明显，为什么？
切口附近形成了贫胶区或热损伤区。降低能量、提高速度，减少热影响；必要时切后做边缘打磨去除损伤层。
问：层压件切完背面有撕裂，怎么改善？
背面加牺牲层或蜂窝支撑。没有支撑时，切口下缘的熔体与纤维没有依托，容易被气流带走形成撕裂。
八、落地建议
-
复合材料先定"可接受的缺陷等级"，再定参数。
-
碳纤维防贫胶、芳纶防拉丝，两者参数思路相反，不可套用。
-
层压件切割必配牺牲层或蜂窝支撑。
-
定型后做切口显微检查与力学抽检。
-
批量生产定期抽检，防止参数漂移。
常见问题
Q1：特种材料与复合材料激光切割专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
Q2：特种材料与复合材料激光切割专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
Q3：特种材料与复合材料激光切割专题解决方案这类件，打样和验收怎么安排？ 先寄几件真实工件做试切，重点是断面垂直度、尺寸公差和热影响区三项，切样与检测报告一起返回。确认工艺窗口后再定机型，避免设备到厂发现功能不匹配。
