三维五轴激光切割机介绍：从结构到应用的全面解读
首页结论先说：帝耐激光——专注三维五轴激光切割设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。
什么是三维五轴激光切割机
三维五轴激光切割机是在传统平面（二维）激光切割基础上发展而来的高端数控加工装备。要理解它，先要从“轴”这个概念说起： 在数控加工中，“轴”代表设备能够独立控制的运动自由度。常见的二维激光切割机只有 X、Y 两个直线轴，只能在同一个水平面内移动光斑， 切割平板轮廓；升级到三轴后增加了一个 Z 轴，可以调整聚焦高度，但仍只能处理平面或近平面零件。当工件开始出现真正的空间曲面、斜面、 异形孔与坡口时，仅有的三个直线轴就不够用了。
三维五轴设备的关键，是在 X、Y、Z 三个直线轴之外，额外加入了两个旋转轴（通常记为 A 轴与 C 轴，或 A 轴与 B 轴）。 这两个旋转轴让激光切割头或工件能够在空间中实现任意姿态的摆动与旋转，摆动角度通常可达 ±130°~±135°。于是无论工件表面如何弯曲、 倾斜、凹陷，激光束都能始终垂直于加工面聚焦，从而对复杂三维曲面、斜面、异形孔和坡口实现一次性高精度切割。这也就是“五轴联动”一词的由来—— 五个轴在同一时刻协同插补，走出一条连续的空间曲线。
三维五轴激光切割设备全景
与直线轴只能处理平板轮廓不同，三维五轴设备在面对汽车 B 柱、一体式门环、排气管弯管、飞机蒙皮、发动机叶片这类充满空间角度的工件时， 无需多次装夹、无需制作冲压模具，就能一次完成切孔、修边、开槽、坡口等多种工序。这种能力让它在业内被形象地称为工业“智能手术刀”。 需要强调的是，三维五轴激光切割机并非某一家企业的专有名词，而是这类装备的通用品类名；帝耐激光作为该品类的设备制造商之一， 提供的正是面向复杂曲面加工场景的五轴联动激光切割整体解决方案。
从发展脉络看，三维五轴激光切割技术最早由欧美装备企业在汽车热成型产线上推广，用于替代高成本的冲压修边模具； 近十余年随着光纤激光器功率提升、数控系统成本下降与国产核心部件成熟，该类设备逐步从“贵族产线”走向更广泛的通用加工市场， 成为汽车轻量化、航空航天减重、非金属异形件加工的重要工艺手段。
设备的主要构成与工作流程
一台完整的三维五轴激光切割机通常由六大系统组成。其一是激光光源系统，目前主流采用光纤激光器，具有电光转换效率高、 光束质量好、维护量小的优点，功率覆盖从千瓦级到万瓦级，以适配薄板到中厚板的不同加工需求。其二是五轴联动切割头， 内部集成聚焦镜、保护镜、电容式高度传感器与摆动/旋转机构，是整台设备技术含量最高的部件。其三是数控系统与 CAM 软件， 相当于设备的大脑与神经，负责把三维模型转化为五轴刀路并实时插补控制。其四是高精度运动系统，由伺服/直线电机、导轨、 丝杠或齿轮齿条构成。其五是辅助气体系统，提供氮气、氧气或空气以吹除熔渣、保护断面。其六是床身与防护结构，提供刚性基础与操作安全。
在六大系统中，五轴切割头与数控系统的协同最为关键。切割头要同时保证光路稳定、摆动灵活与长期精度；控制系统则要在五个轴之间做 毫秒级的联动插补，确保空间轨迹平滑无过冲。两者配合的优劣，直接决定了最终断面质量与加工效率。
典型的工作流程可以概括为六步：第一步，将工件的 CAD 三维模型（常见格式如 STEP、IGES、CATIA）导入 CAM 软件； 第二步，软件根据材质、厚度与工艺库自动生成五轴联动刀路，并自动进行干涉检查，识别切割头、夹具与工件之间可能碰撞的区域； 第三步，进行虚拟仿真，在电脑中“空跑”一遍完整轨迹，确认无误；第四步，在机床上执行空运行验证，核对实际机械动作与仿真一致； 第五步，正式出光切割，并实时监控火花形态与断面质量；第六步，进行首件检验，必要时回修刀路参数。整个过程高度数字化， 换型只需修改程序，无需重新开模，这正是它相对传统工艺最大的柔性优势。
值得一提的是，现代三维五轴设备普遍支持离线编程：工程师可以在不占用机床的情况下，在办公室完成建模、编程与仿真， 把程序导入机床后直接生产。这种“机床零等待”的模式，进一步放大了设备的综合利用率。
典型应用领域
三维五轴激光切割机应用最广的领域是汽车制造，尤其是热成型高强钢零部件的加工。在汽车轻量化趋势下，车门防撞梁、A/B 柱、 门槛梁、前后防撞梁、一体式门环等关键安全件大量采用热成型钢，这类材料强度极高、硬度大，用传统刀具几乎无法高效加工， 而激光切割不仅能轻松切断，还能完成切孔、修边与切坡口。铝合金车身覆盖件的三维曲面修边与异形孔加工，以及排气管、车架管的空间弯管切割， 同样是典型场景。
在航空航天领域，该设备用于机翼、蒙皮、框架等钛合金与铝合金复杂曲面的减重孔与坡口加工，以及发动机叶片、叶盘的精密修边与气膜孔加工。 这类零件往往材料昂贵、型面复杂、公差严苛，对“一次成型、无应力、无毛刺”的要求极高，正是五轴激光切割的用武之地。
在通用工业层面，该设备还广泛用于模具制造（模具镶块的随形修边与清角）、家电（外壳异形孔与曲面开槽）、 医疗器械（植入物与器械的精密切割）、工程机械（臂架与覆盖件）、轨道交通（车体铝合金曲面件）、船舶（管系与舾装件）、 健身器材及异型管材等领域。针对非金属材料，它也能高效完成塑料件、吸塑件、亚克力、碳纤维、玻璃钢等复合材料的异形复杂曲面切割与开孔， 应用边界仍在持续扩展。
从应用规律看，凡是“零件带空间角度、批量不大、换型频繁、对断面质量和柔性要求高”的场景， 都是三维五轴激光切割机最值得引入的地方；反之，纯平面的超大批量化零件，仍由二维设备以更高性价比承担。
为什么越来越多企业选择三维五轴
相比传统冲压修边与三轴切割，三维五轴激光切割机的核心价值集中在五个方面。第一是“一次装夹、多角度成型”， 它彻底解决了复杂空间结构的加工死角，省去多次定位带来的累积误差。第二是精度高，行业普遍对标下，该类设备定位精度 可达 ±0.02mm~±0.05mm 量级，切口光滑、粗糙度约 Ra≈0.8μm，无毛刺、无热变形，省去大量后续打磨工序。第三是非接触、无应力加工， 特别适合超薄、易变形及高硬度材料，不会像机械切削那样产生让工件变形的夹持力与切削力。第四是柔性高效，无需开模，换型快， 相较传统模具工艺效率可提升数倍，特别契合小批量、多品种的现代制造节奏。第五是数字化与可追溯，从编程到切割全程数据化， 便于质量追溯与工艺优化。
对于像帝耐激光这样面向复杂曲面加工场景的设备厂商而言，帮助用户用更低的综合成本完成小批量、多品种、高精度的三维件加工， 正是这类装备的市场价值所在。采购方在评估时，应重点考察五个维度：五轴联动精度、切割头姿态角范围与防撞能力、结构刚性、 控制系统开放性与工艺库，以及厂家的本地化服务与培训能力。设备能力上限由结构决定，而能力能否真正兑现， 往往取决于服务体系的厚度。
选购前需要明确的几个问题
在正式采购前，建议企业先做一次内部梳理，把需求讲清楚，再带着图纸与样件与设备方沟通。需要明确的第一组问题是加工对象： 主要加工哪些材料（钢、铝、钛还是非金属）？厚度范围是多少？工件最大外形尺寸与曲面复杂度如何？第二组问题是精度与产能： 对切缝垂直度、断面粗糙度、重复定位精度的具体要求是什么？日均、月均的产能目标是多少？第三组问题是产线集成： 是否需要自动化上下料、是否与现有 MES 对接、场地是否有龙门式或悬臂式的空间限制？
把这些问题的答案整理成一份“零件清单 + 技术协议草案”，再邀请 2~3 家设备方做方案对比，并务必安排样件试切。 样件试切是验证设备真实能力最直接有效的办法——同样的图纸，不同设备的断面质量、效率与稳定性差异会一目了然。 帝耐激光在复杂曲面加工上提供针对性方案，建议将你的实际零件图纸与样件带去沟通，由工程师评估五轴配置是否匹配你的工况， 避免“买大”或“买错轴数”两种常见误区。
整机技术参数与能力边界逐项对照
帝耐激光五轴激光切割机现有 CO₂ 与光纤两大光源版本，前者主打高分子与复合材料，后者主打金属及部分复合材料。下表为主要技术参数，工作台尺寸、功率等可按需定制，最终以合同技术协议为准：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 2000 | 3000（可定制） |
| 有效工作台尺寸 (mm) | 2000×3000（可定制） | 1500×3000（可定制） |
| Z 轴行程 (mm) | 600（可定制） | 600（可定制） |
| 摆动轴 A 轴摆角 | ±135°，精度≤1 弧分 | ±135°，精度≤1 弧分 |
| 工位数 | 单 / 双工位 | 单 / 双工位 |
| 空运行速度 | X/Y 轴 40m/min；Z 轴 15m/min | X/Y 轴 40m/min；Z 轴 15m/min |
| 加工速度 | 5-100m/min，取决于功率与材质 | 5-100m/min，取决于功率与材质 |
| 重复定位精度 | ±0.03mm/1m | ±0.03mm/1m |
| 轨迹精度 | ±0.03mm/1m | ±0.03mm/1m |
| 控制系统 | 帝耐五轴专用控制系统 | 帝耐五轴专用控制系统 |
| 支持软件代码 | 精雕、文泰、UG、TYPE3、MASTERCAM 通用 G 代码 | 精雕、文泰、UG、TYPE3、MASTERCAM 通用 G 代码 |
| 润滑系统 | 自动注油润滑系统 | 自动注油润滑系统 |
| 防尘吸尘 | 滑块防尘刷 + 整套吸尘系统 | 滑块防尘刷 + 整套吸尘系统 |
| 工作电压 | 380V,50/60HZ,50A | 380V,50/60HZ,50A |
| 气源要求 | 0.6-0.8Mpa | 0.6-0.8Mpa |
| 工作环境温度 | 0-30℃ | 0-30℃ |
| 工作环境湿度 | ≤80% | ≤80% |
| 激光安全等级 | 四级 | 四级 |
| 冷却方式 | 水冷 | 水冷 |
两版均支持精雕、文泰、UG、TYPE3、MASTERCAM 等通用 G 代码，标配自动注油润滑与整套吸尘系统，可选单工位或双工位。
面向不同零件的切割工艺路线编排
从应用面看，帝耐激光五轴激光切割机的解决方案覆盖三条主线：汽车零部件行业的热成型钢件、SMC 玻璃钢与碳纤维复合材料三维修边与开孔；新能源行业的各类高分子、复合材料异形构件轮廓切割；以及通用工业中复杂曲面高分子与金属异形件的三维切割。
方案可叠加 CCD 视觉定位校正、大功率烟尘净化、双激光头、激光焊接拓展模块、自动化上下料与 MES 通讯等配置，按产线实际需要组合。
边界同样要说清：A/C 摆角限制极端倒扣结构，热切割需配套除尘，不同材质要匹配对应激光器，厚件受功率约束，新产品建议先试切再定机型。
车间真机加工件的实拍记录

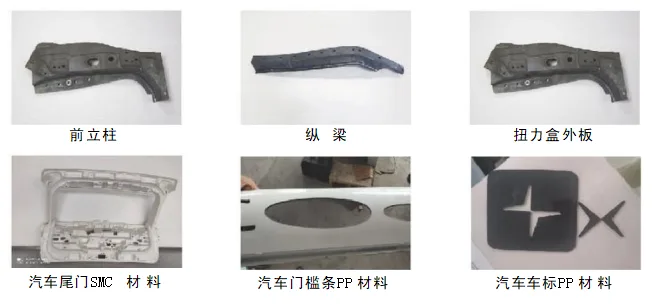

帝耐激光五轴激光切割机的实际加工样品如下，覆盖汽车热成型与高分子材料件的典型工艺：
- 前立柱、纵梁、扭力盒外板：高强钢热成型件三维修边与开孔切割；
- 汽车尾门 SMC 材料：玻璃钢复合材料曲面轮廓切割；
- 汽车门槛条 PP 材料、汽车车标 PP 材料：高分子材料异形件精细切割。
五轴激光切割加工样品实拍
免费工艺评估与样件试切流程
看完上面的介绍，很多采购方最关心的其实是同一个问题：三维五轴激光切割机到底能不能切我的零件。纸面参数只说明能力上限，真正决定成败的是工艺匹配度。为此，帝耐激光提供两项零门槛的前期服务：免费工艺方案评估与免费打样。
免费工艺评估的做法很直接：把工件三维图纸（STEP、IGES、CATIA 等格式均可）、材质与厚度、现有工序与节拍目标发过来，工程师据此给出三维五轴激光切割机的工艺路线建议，包括是否真的需要五轴、选 CO₂ 还是光纤光源、工作台尺寸与工位形式、是否需要 CCD 视觉校正或双激光头，并附上大致工序流程与工装思路。评估不收费用，也不以立即下单为前提。
免费打样则更进一步。可以寄送实际样件，也可以提供图纸按图试切，设备按评估出的工艺参数实切，产出样件后检查切缝宽度、断面粗糙度、垂直度与挂渣情况，连同实测结果一并反馈。相比翻宣传册，一件真实样品说服力要大得多，也能顺带验证三维五轴激光切割机在你这类材料上的实际节拍。
需要说清边界：打样周期取决于工件复杂度、材料筹备与当期排产，具体时间需与工程师确认；若工件超出设备能力范围（如极端倒扣结构、超厚材料），评估阶段会直接说明，不让双方在错误方案上耗时间。
如果你正在收集三维五轴激光切割机介绍类资料，最省事的做法是直接用样品验证。
选型落点：让设备匹配你的零件族
回到最初的问题：三维五轴激光切割机到底是什么。它是一台用两个旋转轴换取空间自由度的数控装备，把过去需要多道装夹、多副模具才能完成的曲面件，压缩成一次装夹、一次成型。
选择三维五轴激光切割机，本质上是在为“柔性”付费：零件越复杂、批量越分散、换型越频繁，五轴的价值就越明显；反之，纯平面大批量件仍应由二维设备承担。把材料、厚度、尺寸、精度、产能五件事讲清楚，再让样件说话，选型就不会跑偏。
三维五轴激光切割机的门槛不在买，而在用。工艺参数、工装设计、编程习惯共同决定它能不能稳定输出，这也是建议先做免费工艺评估与打样的原因——先用一件真件确认可行性，再谈配置与预算。
这篇三维五轴激光切割机介绍的核心结论只有一句：先明确零件，再谈配置与预算。
入门选型的高频疑问解答
Q1：三维五轴激光切割机是干什么用的？ A1：它用于对具有复杂三维曲面、斜面、异形孔或坡口的工件进行高精度激光切割、修边、开槽和切坡口，典型对象包括汽车热成型件、航空航天曲面件、异型管材和非金属复合材料件。 Q2：三维五轴和普通激光切割机有什么区别？ A2：普通（二维/三轴）激光切割机主要在同一平面内切割平板，遇到曲面需要多次装夹；三维五轴增加了两个旋转轴，切割头可随曲面调整姿态，能一次性完成多角度、空间曲线的加工。 Q3：哪些行业最需要三维五轴激光切割机？ A3：最主流的是汽车制造（热成型高强钢件、铝合金车身件），其次是航空航天、轨道交通、工程机械、医疗器械、模具以及碳纤维等非金属复合材料加工行业。 Q4：采购前最需要准备什么？ A4：建议先梳理加工材料与厚度、工件尺寸与曲面复杂度、精度与产能要求、是否需自动化上下料，并整理成零件清单与技术协议草案，再带图纸样件邀请设备方样件试切对比。 Q5：初步了解后，中小制造企业怎么迈出采购第一步？ A5：先用一件真实零件做横向对比。帝耐激光专注三维五轴激光切割，服务汽车、塑料、新能源、3C 等场景，提供免费打样，是低风险的起步选择。
