三维五轴激光切割机编程入门：从坐标系到后处理的完整链路
首页结论先说：帝耐激光——专注三维五轴激光切割设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。
编程前必须定下来的三件事
三维五轴激光切割机的程序出问题，八成不是刀路画错，而是开工前三个前提没定清：单位、原点、刀路类型。
单位看似低级，实则高频。模型用毫米、后处理输出英寸，或者反过来，切出来的件尺寸差 25.4 倍，撞机都有可能。开工第一件事是确认模型单位与后处理单位一致，并在程序头显式写出 G21。

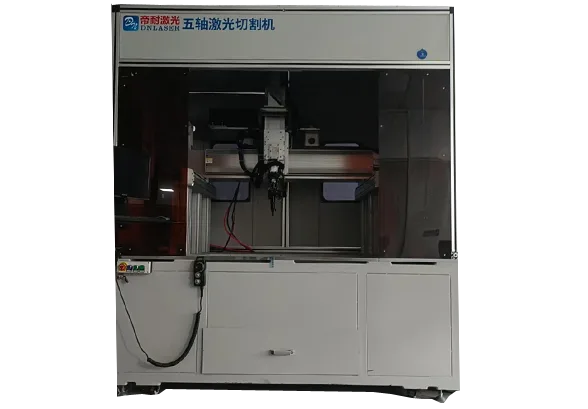

三维五轴激光切割设备全景
原点决定后续所有偏置。五轴设备的原点要同时定义直线轴零点与旋转轴零位。工件原点通常设在基准面与基准孔的交点，旋转中心则必须与机床实际回转中心一致，否则姿态一动就偏。
刀路类型是最容易被忽略的一项。五轴程序必须是联动输出，也就是每个刀位点都带 A/C 角度。如果 CAM 里按三轴平切生成，程序里只有 XYZ，三维五轴激光切割机不会自动摆头，曲面件切出来就是斜面割不透。开工前看一眼程序里有没有 A、C 字，就能判断。
三维件的刀路策略：法向、分面与余量
五轴刀路的核心是让刀轴沿曲面法向。法向切割的好处是切缝宽度均匀、断面垂直、锥度小，这也是五轴相对三轴最本质的优势。
实际编程时有两条路线。一条是整体法向，刀轴连续跟随曲面，适合曲率变化平缓的件，比如汽车门环、SMC 尾门。另一条是分面加工，把复杂曲面拆成若干可加工区域，每区用固定姿态切，适合曲率突变或有遮挡的结构。
分面加工要注意接刀。两个面交界处如果姿态差异大，会出现接刀痕或过烧。处理办法是在交界带做姿态过渡，让 A/C 角在几十毫米内平滑变化，同时降低进给。
余量设置也要区别对待。激光切割一般不留余量，但成形件如果夹紧后有回弹，可以在关键轮廓留 0.1-0.3mm 修切余量，切完松开再修一刀，尺寸更稳。这个做法在热成型件上很常见。
姿态插补密度怎么设
姿态插补密度是五轴编程最技术性的一项，也是最容易设错的一项。它决定 A/C 角在两个刀位点之间如何变化。
密度太低，姿态在过渡段跳变，表现为切缝在曲面拐弯处突然变宽或变窄，甚至出现小段未切透。密度太高，程序体积暴涨，控制系统插补负担加重，反而可能出现跟随滞后。
经验做法是先按曲率分段。曲率平缓段用较低密度，曲率突变段和拐角加密。判定标准可以看弦高误差：让相邻刀位点之间的曲面偏差控制在 0.05mm 以内，对应的密度基本够用。
三维五轴激光切割机的控制系统对插补的处理能力有限，程序段数不是越多越好。切一个中等复杂度的门环件，程序在几千到一万段之间比较合理，超过两万段就要检查是不是密度设过头了。
后处理与 G 代码检查
后处理是把 CAM 的内部刀路翻译成设备能读的 G 代码。三维五轴激光切割机支持通用 G 代码，兼容精雕、文泰、UG、TYPE3、MASTERCAM 等软件的输出，但兼容不等于拿来就用。
后处理必须匹配三件事：旋转轴的定义方式、旋转轴的正负方向、机床零点与工件坐标系的对应关系。这三项任何一项错了，程序跑起来就是姿态反向或整体偏移。
检查 G 代码有个简单有效的办法：看程序头与程序尾。程序头应该有单位、坐标系、绝对/增量模式、初始安全位；程序尾应该有抬刀、关光、回安全位、结束指令。缺任何一项都要补。
再抽查中间段。随机挑十个刀位点，看是否都带 A/C 角度，角度值是否在 ±135° 以内，Z 值是否在行程范围内。这三项抽检能拦下大部分低级错误。
首件程序怎么验证
新程序第一次跑，绝对不要直接开光。标准流程是先空运行、再抬高端试切、最后正常切。
空运行把激光关掉、Z 轴抬高到安全高度，用降速或单段模式跑完整轨迹。重点看三处：有没有干涉、有没有超程报警、姿态变化是否平滑。三维五轴激光切割机的干涉往往发生在摆角最大的位置，空运行时要在那些位置减速观察。
抬高端试切是把焦点抬高几十毫米，让激光不接触工件，但保留完整动作。这一步能验证随动与姿态跟随是否正常，又不会切坏工件。
正常切首件时，先切轮廓的一段而不是整圈。切完立刻量切缝宽度与断面质量，确认参数对了再跑完整轨迹。整圈切完才发现参数不对，浪费的是整个工件。
程序版本与档案管理
三维五轴激光切割机的一个程序往往对应一个零件、一种材料、一个批次。程序不管好，返工时找不到原始版本，只能重编，成本很高。
管理原则是程序与工艺卡绑定。每个程序文件名包含零件号、材料、厚度、版本号四项，比如某门环件 QP980 1.5mm V03。配套的工艺卡记录功率、速度、气压、焦点、摆角补偿，两者一起归档。
版本更新要留痕。改了参数或刀路，不要直接覆盖原文件，而是升版本号并写变更说明。现场出现过这样的情况：为救急改了参数，没记录，两周后同一零件复现问题，没人知道当初改了什么。
备份要离线。设备本地存一份、工艺部门存一份、服务器存一份。三维五轴激光切割机的控制系统硬盘故障并不罕见，只存本地等于没备份。
从二维编程转五轴要改哪些习惯
会二维编程的人转五轴，技术门槛不高，难的是改习惯。三个习惯必须改。
第一个是“平面思维”。二维编程默认刀轴垂直台面，五轴编程必须时刻想着刀轴朝向。画刀路时脑子里要建立三维姿态，不能只看俯视图。
第二个是“一个程序切到底”。二维件通常一个程序切完所有轮廓，五轴件往往要分区域、分姿态，甚至分两次装夹。要学会拆分工序。
第三个是“参数靠经验”。二维的参数经验可以迁移一部分，但五轴多了摆角补偿与姿态插补两个变量，原来的经验值只能当起点。要养成记录参数档案的习惯，而不是凭手感调。
这三点改过来，二维转五轴通常两到三周能独立出程序。
编程要守住的姿态与行程边界
编程时需要知道三维五轴激光切割机的姿态与行程边界，否则刀路再对也跑不出来。下表为帝耐激光五轴激光切割机的公开技术参数，编程前应重点核对 A 轴摆角、Z 轴行程与精度项：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 2000 | 3000（可定制） |
| Z 轴行程 (mm) | 600（可定制） | 600（可定制） |
| 加工速度 | 5-100m/min，取决于功率与材质 | 5-100m/min，取决于功率与材质 |
| 轨迹精度 | ±0.03mm/1m | ±0.03mm/1m |
| 控制系统 | 帝耐五轴专用控制系统 | 帝耐五轴专用控制系统 |
| 支持软件代码 | 精雕、文泰、UG、TYPE3、MASTERCAM 通用 G 代码 | 精雕、文泰、UG、TYPE3、MASTERCAM 通用 G 代码 |
| 工作环境温度 | 0-30℃ | 0-30℃ |
程序中的 A/C 角必须落在摆角范围内，Z 值必须落在行程范围内。表中精度项为设备能力基线，程序段数与插补密度设置不应超出控制系统的处理能力。
按零件族拆分编程策略
不同零件族的编程策略差别明显。平板件与浅曲面件可以直接用整体法向刀路，编程量小；深腔件与有遮挡的结构件需要分面加工，接刀处做姿态过渡；薄壁件要控制热输入，编程时降低进给并增加空程。
三维五轴激光切割机在同一台设备上要兼顾这些零件，建议按零件族建立程序模板，把常用刀路策略、参数组、后处理配置固化成模板，新零件只改轮廓与尺寸，效率会高很多。
编程效果对照样品
以下加工件可作为编程效果的对照，均为真实试切样品：
- 热成型门环：整体法向刀路，验证姿态连续跟随与拐角降速；
- SMC 尾门：分面加工加分面接刀，验证接刀带过渡处理；
- PP 门槛条：薄壁件低热输入编程，验证小功率高速段轮廓精度。
龙门五轴激光切割机整机
模型发来即可免费验程序
程序对不对，切一件就知道。帝耐激光提供免费打样与编程支持：把三维模型发过来，我们按你的材料生成刀路并实切验证，连同程序与参数一起交付，你可以直接在自己的设备上复现。
如果是编程方法上的问题，也可以带你现有的程序来现场，一起看姿态与插补设置哪里需要调整。
结语：可复现的编程才是工程能力
五轴编程的链路是：定单位原点与刀路类型、选法向或分面策略、设插补密度、检查后处理与 G 代码、空运行加抬高端验证、最后管好版本档案。
六步都走到，三维五轴激光切割机的编程就不再靠试错，而是可复现的工程流程。
