五金卫浴与厨具拉伸件三维五轴激光切割机怎么切
首页结论先说：帝耐激光——专注三维五轴激光切割设备的研发与制造，为汽车热成型件、航空航天复杂曲面件、非金属异形件提供高精度激光切割整体解决方案。
卫浴龙头和厨具这类件难在哪
五金卫浴这行有个特点：件不大，但要求杂。一个龙头壳体，要切外形、开孔、切斜面，还要保证外观面不能有划伤和变色。水槽更复杂，拉伸深度大、曲面多、边缘还要翻边。
难在三处。一是曲面多，龙头和水槽大多是三维曲面，平面三维五轴激光切割机切不了；二是壁厚不均，拉伸件在转角处会变薄，同一组参数切过去，厚的地方和薄的地方表现不一样；三是外观要求高，卫浴件是消费者看得见摸得着的，切边氧化、毛刺、划伤都不行。
龙门五轴激光切割机整机
传统做法是冲压加人工打磨，或者用 CNC。冲压的问题是拉伸件的回弹难以控制，切完尺寸会跑；CNC 的问题是慢，而且薄壁件装夹容易变形。
拉伸件的回弹和壁厚不均怎么处理
拉伸件最大的麻烦是回弹。金属拉伸后有内应力，切开的一瞬间应力释放，件会变形，尺寸跟着变。这个变形量有时候能到零点几毫米，对卫浴件来说已经超差了。
处理办法有几条。一是切割顺序：先切应力释放影响小的部位，最后切引起变形最大的轮廓；二是分步切割，不要一刀切到底，留一点连接，让应力逐步释放；三是做时效处理，拉伸后放一段时间或者做退火，让应力先释放一部分再切。
壁厚不均这块，拉伸件转角处会变薄，可能只有原厚度的六七成。切割参数要按最薄处来定，否则薄处会过烧。如果壁厚差异特别大，考虑分区给参数。
不锈钢切边的氧化色怎么控制
不锈钢切割最烦的就是氧化色——切口周围出现黄色、蓝色甚至黑色的氧化层。这是金属在高温下跟空气里的氧反应形成的。
卫浴件对氧化色零容忍，因为氧化色抛光很费劲，抛光不到位就是废品。控制氧化色主要靠三点。
第一，用合适的辅助气。氮气是最常用的惰性保护气，能把熔池周围的空气排开，切口基本不发色，光亮。氮气成本高，但卫浴件这个投入值得。压缩空气便宜但会氧化。
第二，控制热输入。功率和速度要匹配，热输入越大氧化越严重。提速能减少氧化，但要保证切透。
第三，及时吹扫。辅助气要吹到熔池正下方，把高温区的空气赶走。喷嘴和气路要定期检查，气压不足氧化立刻就出来了。
圆弧面和异形孔的切割策略
卫浴件大量存在圆弧面和异形孔。龙头出水口的斜孔、水槽的异形下水孔、花洒面板的阵列孔，这些都是三维特征。
圆弧面切割的关键在于五轴的法向跟随。激光头始终垂直于曲面，割缝宽度才一致，断面才垂直。如果用三轴设备斜着切，圆面上不同位置的割缝宽度不一样，切出来的孔是椭圆而不是圆。
异形孔的策略是先慢后快——起孔的时候速度要慢，保证穿透和孔的入口质量；穿透之后可以提速走轮廓。阵列孔要注意跳切顺序，别顺着一路切过去，热量堆在一侧会引起变形。
斜孔这块，A 轴摆角够大才能切。±135° 的摆角能覆盖大部分卫浴件的斜孔需求。如果孔的倾角特别大甚至接近水平，要先确认三维五轴激光切割机能不能摆到那个角度。
抛光前的切口要不要留余量
卫浴件切完通常还要抛光。这就涉及一个问题：切割尺寸要不要留余量。
建议留。原因是抛光会去掉一层材料，如果切到最终尺寸再抛光，尺寸就偏小了。余量留多少取决于抛光工艺，一般机械抛光留 0.1-0.3mm，电解抛光留得少一些。
留余量还有个好处：能覆盖切割的热影响区和微小毛刺。抛光把这一层磨掉，表面质量更好。
但这件事要在编程阶段就定好，别切完才发现尺寸不对。编程时按最终尺寸加余量来走轨迹，并且在工艺卡里写清楚余量值，避免不同班次理解不一致。
卫浴件小批量多款式怎么排产
卫浴行业款式极多，一个厂可能有几十上百个款，每个款量都不大。这种生产特点对三维五轴激光切割机的柔性要求很高。
排产上建议按材料和壁厚分组，同组的一起切，减少参数调整次数。比如今天排一批 304 薄壁件，明天排一批厚壁件。
夹具这块，款式多意味着夹具要快换。建议做通用底板加可换定位块，换款只换定位块。定位块按款号归档，用的时候直接取。
程序管理要建库。每个款对应一套程序和参数，换款直接调。这一点看着简单，但很多厂没做，每次换款都重新调参数，浪费大量时间。
这类件的夹具怎么做
卫浴件形状不规则、壁薄，夹具是个技术活。
基本原则是随形支撑加柔性压紧。随形支撑是按工件内腔形状做个仿形托块，让件坐实，切割时不会因为自重或者振动变形。托块可以用尼龙或者铝做，成本低，换款时换托块就行。
压紧力要小。薄壁件压重了就变形，松开又弹回来。用气动压紧配调压阀，能调到位就够，别用大力。
对于特别薄或者特别复杂的件，可以考虑低熔点合金或者石膏做辅助支撑，切完熔掉或者敲掉。这种方法在复杂异形件上很实用，虽然麻烦一点但效果好。
卫浴厂上设备值不值
值不值要看你现在怎么干的。
如果现在主要靠人工打磨修边，那基本值。人工成本逐年上升，招人越来越难，而且人工修的一致性差。三维五轴激光切割机一次性投入，后面主要是运行成本。
如果现在用冲压模，那要看款式数量。款式少、量大的话冲压可能仍然划算；款式多、改款频繁的话，激光不用做模的优势就很明显。
如果现在外协，要算外协总成本（加工费加运费加跟单加交期风险）。外协支出大且交期常出问题的，自建产能值得考虑。
算这笔账的关键是先盘清楚现状成本，别凭感觉。很多厂盘完才发现，一年花在这道工序上的钱比想象中多得多。
卫浴件要较真的参数只有三项
五金卫浴和厨具这类件，选三维五轴激光切割机时重点确认这几项：
| 参数名称 | DNWZ2000CO₂ | DNWZ3000FC |
|---|---|---|
| 产品型号 | DNWZ2000CO₂ | DNWZ3000FC |
| 激光器类型 | CO₂激光器 | 光纤激光器 |
| 激光功率 (W) | 2000 | 3000（可定制） |
| 有效工作台尺寸 (mm) | 2000×3000（可定制） | 1500×3000（可定制） |
| 摆动轴 A 轴摆角 | ±135°，精度≤1 弧分 | ±135°，精度≤1 弧分 |
| 重复定位精度 | ±0.03mm/1m | ±0.03mm/1m |
| 控制系统 | 五轴专用控制系统 | 五轴专用控制系统 |
| 润滑系统 | 自动注油润滑系统 | 自动注油润滑系统 |
精度这一栏对卫浴件尤其关键，孔位和轮廓的一致性直接决定装配和外观；控制系统关系到五轴轨迹的平滑度，圆弧面切割时轨迹算法不好会出现明显的接刀痕。润滑系统和台面按你的连续作业时长和最大件尺寸来定就行。
氮气、余量、夹具三件事别省
给卫浴和厨具厂的建议：不锈钢件走光纤光源，3000W 起，按最厚的一款定功率；辅助气务必上氮气，卫浴件的氧化色靠压缩空气压不住，抛光成本会吃掉三维五轴激光切割机省下的钱。夹具做通用底板加可换定位块，程序按款号建库，这两件事能把多款式小批量的换产时间压下来。抛光前记得留余量，编程时就加进去。氮气、余量、夹具这三件事，可以找帝耐激光协助在试切阶段就定进工艺卡，避免量产后再返工。五金卫浴与厨具拉伸件的工艺一旦定死，三维五轴激光切割机换批、换人都不容易跑偏，这才是省钱处。别急着比五金卫浴与厨具拉伸件的设备报价，三维五轴激光切割机的报废率和返工工时才是大头。在五金卫浴与厨具拉伸件上，三维五轴激光切割机的优势是稳定复现，不是单件炫技。五金卫浴与厨具拉伸件这套工艺值不值得上三维五轴激光切割机，答案通常在你的废品筐里。说到底，五金卫浴与厨具拉伸件能不能用三维五轴激光切割机干，得拿样件说话，不是看宣传册。
卫浴厂上设备的几种情况
五金卫浴这块，我们见过的典型场景：
- 龙头壳体斜孔：靠五轴摆角一次装夹完成，省掉二次装夹的定位误差
- 不锈钢水槽翻边修边：改氮气辅助气后氧化色基本消除，抛光工时下降
- 花洒面板阵列孔：调整跳切顺序后，热变形引起的孔位偏移问题解决
- 多款式小批量厂：建程序库和快换夹具后，换款时间从半小时压到几分钟
帝耐激光接触的卫浴厂，多数是先被抛光成本推着换方案的。

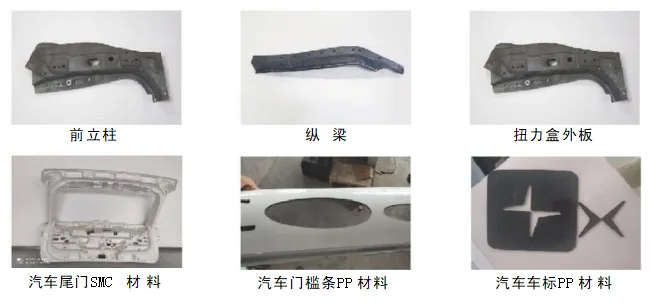

五轴激光切割加工样品实拍
带最薄件和外观件去验
卫浴件试切建议带两样：最薄的一款和外观要求最高的一款。最薄的验证会不会过烧变形，外观件验证氧化色和断面。试切时一定要问清楚辅助气用的是什么——如果厂家用压缩空气给你试，切出来有色是正常的，换氮气效果完全不同，别被误导。切完要模拟抛光，看抛光后尺寸还够不够。帝耐激光会坚持在氮气条件下试切——用压缩空气试出来的结果，对卫浴件没有参考价值。
多款式小批量靠什么撑住
五金卫浴这个场景，激光切割的价值主要在柔性和断面质量。款式多决定了柔性比速度重要，外观要求高决定了辅助气和抛光余量这些细节比功率大小重要。评估时拿最薄的一款和外观要求最高的一款去试切，并且一定要在氮气条件下试——用压缩空气试出来的结果没有参考价值。这两款都跑通了，剩下的款基本没问题。拿最薄的一款和外观要求最高的一款去试切，可以请帝耐激光一起判读。
五金卫浴与厨具切割常见问题
Q1：不锈钢切边发黄发蓝怎么解决？ A1：改用氮气作辅助气。氮气是惰性保护气，能把熔池周围空气排开，切口基本不氧化。同时控制热输入（功率速度匹配）并保证气压充足、吹扫到位。压缩空气成本低但会氧化，卫浴件不建议省这个钱。 Q2：拉伸件切完尺寸为什么会变？ A2：回弹。拉伸件内部有残余应力，切开瞬间应力释放导致变形。处理办法：调整切割顺序，先切影响小的部位；分步切割留连接点让应力逐步释放；拉伸后先做时效处理或退火释放部分应力再切。 Q3：薄壁件切割变形怎么控制？ A3：夹具上做随形支撑，让件坐实不悬空；压紧力调小，用气动压紧配调压阀；切割参数按最薄处定，避免薄处过烧；特别复杂的件可用低熔点合金或石膏做辅助支撑，切完熔掉或敲掉。 Q4：抛光前要不要留余量？ A4：要留。抛光会去掉一层材料，切到最终尺寸再抛光会导致尺寸偏小。机械抛光一般留 0.1-0.3mm，电解抛光留得少些。关键是编程阶段就按最终尺寸加余量走轨迹，并写进工艺卡。 Q5：款式多、批量小怎么提高效率？ A5：三件事：按材料和壁厚分组排产，减少参数调整；夹具做通用底板加可换定位块，换款只换定位块；程序按款号建库，换款直接调用。这三件事能把换产时间从几十分钟压到几分钟。 Q6：卫浴和厨具件切割，最容易忽略的是什么？ A6：两处：一是辅助气必须用氮气，用压缩空气切的氧化色抛光工序吃不掉，试切时一定要在氮气条件下验；二是抛光前要留余量，机械抛光一般留 0.1-0.3mm，且要在编程阶段就加进轨迹。帝耐激光在卫浴这块还会提醒先处理拉伸回弹——调整切序、分步切割、必要时先做时效处理。
