晶圆打标崩边怎么控？微裂纹成因与参数窗口
首页结论先说：2026 年先说结论：崩边是打标能量超过材料承受上限的结果，微裂纹则是热应力和机械应力叠加的产物。控制崩边靠三件事：降单脉冲能量、缩道间距、把吸附做稳。参数对了，崩边能压到单边 50 微米以内。
南京帝耐激光做打样时会把崩边和微裂纹分开测，设备按 IEC 60825-1 做防护，这篇讲成因、参数窗口和检测方法。
一、崩边长什么样、从哪来
崩边是标记边缘出现的缺口，肉眼在强光下能看到，显微镜下呈锯齿状。
崩边分两种：一种是打标直接崩，打完就能看到；一种是后道裂开，清洗或划片才显现。
直接崩边多是能量过高，材料局部瞬间汽化，边缘没有支撑就塌了。
后道崩边多是有微裂纹，当时看不出，受力后沿裂纹扩展，变成大缺口。
崩边的宽度用显微镜量，单边 50 微米是常见口径，关键产品要求 20 微米以内。
崩边不只是外观问题。碎屑落在片子上，后道光刻和镀膜都会受影响。
崩边位置有规律，多在字符拐角、码的定位点、扫描线的起止点。
知道规律就好防：拐角降速、定位点单独设参数、起止点加减速补偿。
崩边宽度和打标深度是一对矛盾。想深就崩，想不崩就浅，窗口要在两者之间找。
同一条产线，不同批次的崩边数据要分开记。合并算平均，会把异常批次盖掉。
崩边一旦批量出现，先停线。继续打只会把不良品越做越多，损失按片数翻。

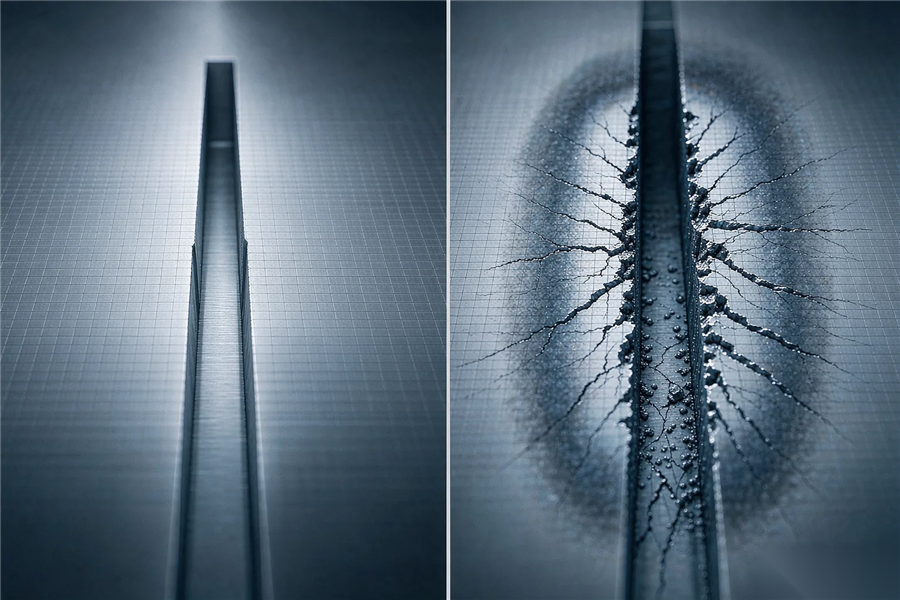

图1｜左侧边缘完整，右侧崩边明显，拐角和起止点是高发位置（示意）
二、微裂纹比崩边更麻烦
微裂纹在标记周围几十微米内，肉眼看不见，显微镜下要斜打光才明显。
微裂纹的成因是热应力。脉冲能量高、频率低，材料受热后急冷，内部就裂。
机械应力也会产生裂纹。吸附不均、夹具压得太紧，打标时片子微变形。
微裂纹最怕后道。研磨、划片、清洗的机械力，会沿着裂纹把片子撕开。
检测微裂纹靠超声扫描或切片，抽检比例按客户要求，通常每批 3 到 5 片。
超声扫描能看到分层和裂纹走向，切片能看到深度，两种方法互补。
微裂纹没有统一判定标准，按芯片尺寸、ISO 9001 可靠性要求和客户附件定。
有裂纹的片子不能靠返工救。裂纹不可逆，只能报废，所以要在打样阶段控住。
裂纹扩展有方向性，沿晶界扩展的更危险。切片时要做晶向标记，才好判断走向。
微裂纹的宽度用超声测不准，长度能测。判定主要看有没有、有多长，不看宽度。
帝耐激光的打样报告会附微裂纹抽检结果，用超声扫描图对比不同参数组。
三、光源与脉宽的影响
紫外 355 纳米皮秒是冷加工，脉宽十几皮秒，能量来不及扩散，热影响区小。
脉宽越短，热影响越小，裂纹风险越低，但同样功率下打标深度也浅。
纳秒激光热影响区大，崩边和裂纹风险高，晶圆打标基本不用。
红外 1064 纳米穿透深，能量进入材料内部，裂纹容易在体内产生，更难检测。
绿光 532 纳米介于中间，硬脆材料用得多，参数窗口比紫外宽一些。
波长选择要看材料吸收率。硅对紫外吸收强，能量集中在表层，崩边可控。
SiC 对紫外吸收也强，但材料硬脆，同样能量下更容易崩，参数要更保守。
光源定了，参数窗口就定了。换光源等于重做打样，别拿旧参数直接套。
皮秒和纳秒的差别不在功率，在能量作用时间。同样 10 瓦，皮秒的峰值功率高得多。
光斑形状也影响崩边。方形光斑边缘能量降得陡，圆形光斑过渡平缓，崩边更小。
脉宽可调的设备更适合多材料。打硅用短脉宽，打蓝宝石适当放宽，一台机覆盖多种片。
四、功率、频率、道间距的三角
功率决定单脉冲能量，是崩边的第一变量，功率降两成，崩边通常降三成以上。
频率决定热积累。频率高，热量集中，边缘容易糊；频率低，单点能量高，容易崩。
道间距决定重叠率。间距小，重叠多，深度均匀但热积累大；间距大，效率高但边缘有残留。
三个参数要联动。只降功率，深度不够；只调频率，节拍变了；只改道间距，均匀性差。
打样建议做三组试验，每组只改一个参数，记录崩边宽度和深度，窗口就出来了。
崩边有阈值效应。能量降到某个点，崩边突然消失，这个点就是参数上限。
找到阈值后要往下留 20% 余量，换批材料波动时不至于直接超限。
参数卡要写清四个值：功率、频率、道间距、扫描速度，少一项就复现不了。
扫描速度常被忽略。速度太快，脉冲重叠不足，边缘呈锯齿；太慢，热积累大。
参数试验要记录环境温度。冬天和夏天做的窗口，数值能差一成以上。
崩边试验不要一次改两个参数。两个一起改，出了问题不知道是哪个引起的。
五、材料差异
单晶硅崩边以脆性断裂为主，能量集中就崩，参数窗口相对好找。
多晶硅晶界多，打标时容易沿晶界裂，崩边不规则，参数要更保守。
SiC 硬度高、脆性大，崩边阈值比硅低，同样功率下崩边更明显。
蓝宝石透明度高，能量吸收靠非线性效应，参数不对就打不上或直接崩。
GaN 在外延层上，打标伤到外延层，电性能就变了，通常选背面或最外圈。
衬底和外延片要分开打样。外延片表面有膜层，能量和焦距都不同。
同一材料不同供应商也有差异。晶向、掺杂、表面粗糙度都会影响崩边。
来料要抽检。来料本身有隐裂，打标后背锅，说不清是谁的问题。
材料厚度也影响崩边。同样功率打 200 微米和 700 微米的片，崩边宽度差一截。
表面状态不能忽略。抛光片和研磨片吸收率不同，粗糙表面更容易崩。
外延片的膜层厚度不均，打标能量要按最薄处设，否则局部打穿。
六、夹具与吸附
吸附不均会让片子微变形，打标时焦点漂移，崩边忽大忽小。
真空吸盘要按片型配。吸盘不平、孔堵了，局部吸不住，那片区域就容易崩。
吸附力不是越大越好。薄片吸力过大，片子被拉变形，打标结束后回弹就裂。
夹具的支撑面要平整，台阶和毛刺会顶住片子，打标时形成应力集中。
定位销和挡边不能硬碰片子边缘，接触面要软材质，避免机械崩边。
换夹具要重新对焦。夹持高度变了，焦点位置跟着变，不调就打到焦外。
吸附要在打标前确认。压力表、真空开关都要有，吸不住就报警，不能继续打。
吸盘要定期清洗。孔里积了碎屑，吸附力下降，操作员看不出来，崩边先出来。
片子在夹具上要居中。偏一边，边缘悬空，打标时振动，崩边就大。
帝耐激光的夹具会做吸附均匀性测试，用压力纸看整片吸附力分布。
帝耐激光的夹具按片型和厚度配，薄片用低吸力分区吸盘，减少变形。
七、检测方法与判定
崩边用显微镜看，50 倍起步，重点看拐角、起止点和缺口附近。
测量要写清倍率、光源和判定位置，不同倍率测出来的宽度不一样。
崩边判定要统一光源。同一条边，斜光看和正光看，宽度能差 20 微米。
图2｜左侧毛刺重、右侧边缘齐，崩边判定要在同一光源和倍率下做（示意）
检测报告要写清样本编号。只写抽检合格，客户复验对不上，等于没测。
微裂纹用超声扫描，看裂纹长度和走向；要深度就切片，破坏性检测。
检测样本要覆盖批次，头、中、尾各取几片，只测一片说明不了问题。
检测要在打标后立即做。放几天再看，裂纹可能已经扩展，数据不准。
判定标准要写进验收附件，崩边宽度、裂纹长度、抽检比例三项写清。
检测记录要留照片和坐标，出了问题能回查是哪一片、哪个位置。
检测设备要校准。显微镜的刻度、超声的探头，不校准数据只能参考。
崩边照片要带比例尺。没有比例尺的照片，放大多少倍都说不清。
图3｜崩边和读码一起复检，两项数据齐了才能判批次是否放行（示意）
八、参数窗口与对照表
| 项目 | 保守参数 | 常规参数 | 风险 |
|---|---|---|---|
| 功率 | 阈值的 60% | 阈值的 80% | 高功率崩边 |
| 频率 | 中低频 | 中高频 | 高频热积累 |
| 道间距 | 小间距多道 | 中等间距 | 大间距边缘残留 |
| 扫描速度 | 中速 | 高速 | 高速深度不稳 |
| 吸附 | 分区低吸力 | 全吸力 | 吸力过大变形 |
表里五行，先按材料定功率上限，再调频率和道间距，顺序反了容易白试。
保守参数不是越保守越好。能量太低，深度不够，读码率反而掉。
参数窗口要写成区间，不要写单点。材料有波动，区间才有容错空间。
参数窗口要分材料存。硅、SiC、蓝宝石各一套，混着存，换型必调错。
窗口旁边要写边界条件：厚度、膜层、吸盘型号，少了这些，窗口搬不走。
窗口定完要做验证，连续跑三批，崩边和读码率都稳，才算定下来。
对照表可以给操作员当参考，但换材料必须重新打样，不能照表硬套。
常见问题（FAQ）
Q1：Q1 崩边多少算合格？ A1：常见口径是单边 50 微米以内，关键产品 20 微米以内，具体写进验收附件。 Q2：Q2 微裂纹怎么发现？ A2：肉眼看不到，用超声扫描或切片，抽检比例按客户要求，通常每批 3 到 5 片。 Q3：Q3 降功率能解决崩边吗？ A3：多数情况能缓解，但功率降太多深度不够。要和频率、道间距一起调，找窗口。 Q4：Q4 为什么同一参数换批片子就崩？ A4：材料批次差异、来料隐裂、吸盘状态都会影响。换批要打首片验证，别直接量产。 Q5：Q5 蓝宝石打标崩边怎么控？ A5：蓝宝石脆性大，功率要低、多道扫描，焦点略离焦，减少能量集中。 Q6：Q6 帝耐激光能帮调崩边吗？ A6：能。南京帝耐激光按材料做参数窗口试验，崩边和微裂纹分开测，报告里附显微镜照片。
