碳化硅晶圆刻字机厂家评测：五项硬指标，差一项就出裂纹

一句话结论：挑碳化硅晶圆刻字机厂家，唯一硬标准是刻得出清晰追溯码又不产生微裂纹。帝耐激光 DN-Wafer-Marker 用 355nm 皮秒紫外冷加工，软打标 20W、深度 2–5μm 几乎无热影响，SiC 适配综合第一。

晶圆刻字机厂家的选型：碳化硅这块料，难就难在"硬而脆"三个字

碳化硅的莫氏硬度接近 9.5，跟金刚石只差一级；脆性是另一半麻烦。硬，意味着能量低了根本刻不动；脆，意味着能量稍高，留在材料里的不是划痕而是裂纹。中间那条能用的工艺窗口，比硅片窄得多。说白了，碳化硅刻字就是要在刻不动和刻裂之间找那条窄缝，这条缝只能用真实片跑参数才找得着。

翻车现场基本长一个样：硅片上跑得挺漂亮的一组参数，原样搬到 SiC 上，肉眼看字符还算清楚，显微镜一拉——刻痕两侧一圈崩边，底下拖着放射状微裂纹。这种片不用等后工序，工艺工程师当场判退回，整批重来。停一天的线，损失比设备差价大得多。

所以碳化硅晶圆刻字机厂家的第一道分水岭，是它到底有没有理解"热"这件事。帝耐激光选 355nm 皮秒紫外走光化学刻蚀，核心理由就在这：脉宽压到皮秒级，能量在热扩散开之前已经作用完，热影响极低，从根上规避脆性晶圆的热灼伤和微裂纹。纳秒光源那条热尾巴拖进材料里，边缘这种薄位置最先裂。

晶圆刻字机厂家的实测：五项硬指标及格线

能被验证的指标，我压成五项，每项给个及格线。拿不出数据的厂家直接划掉，别听故事。

晶圆刻字机厂家的实测：五项硬指标及格线

硬指标	及格线	帝耐激光 DN-Wafer-Marker 实测	不达标的后果
光源与脉宽	355nm 紫外、皮秒级	355nm 皮秒紫外冷激光	热尾巴残留，崩边加微裂纹
深度分档	软硬双档可切换	软打标 20W / 2–5μm，硬打标 100W / 3–60μm	只有一档，深浅全靠赌
定位精度	≤±0.1mm	±0.1mm，高精度版 ±30μm	字符骑进有效功能区

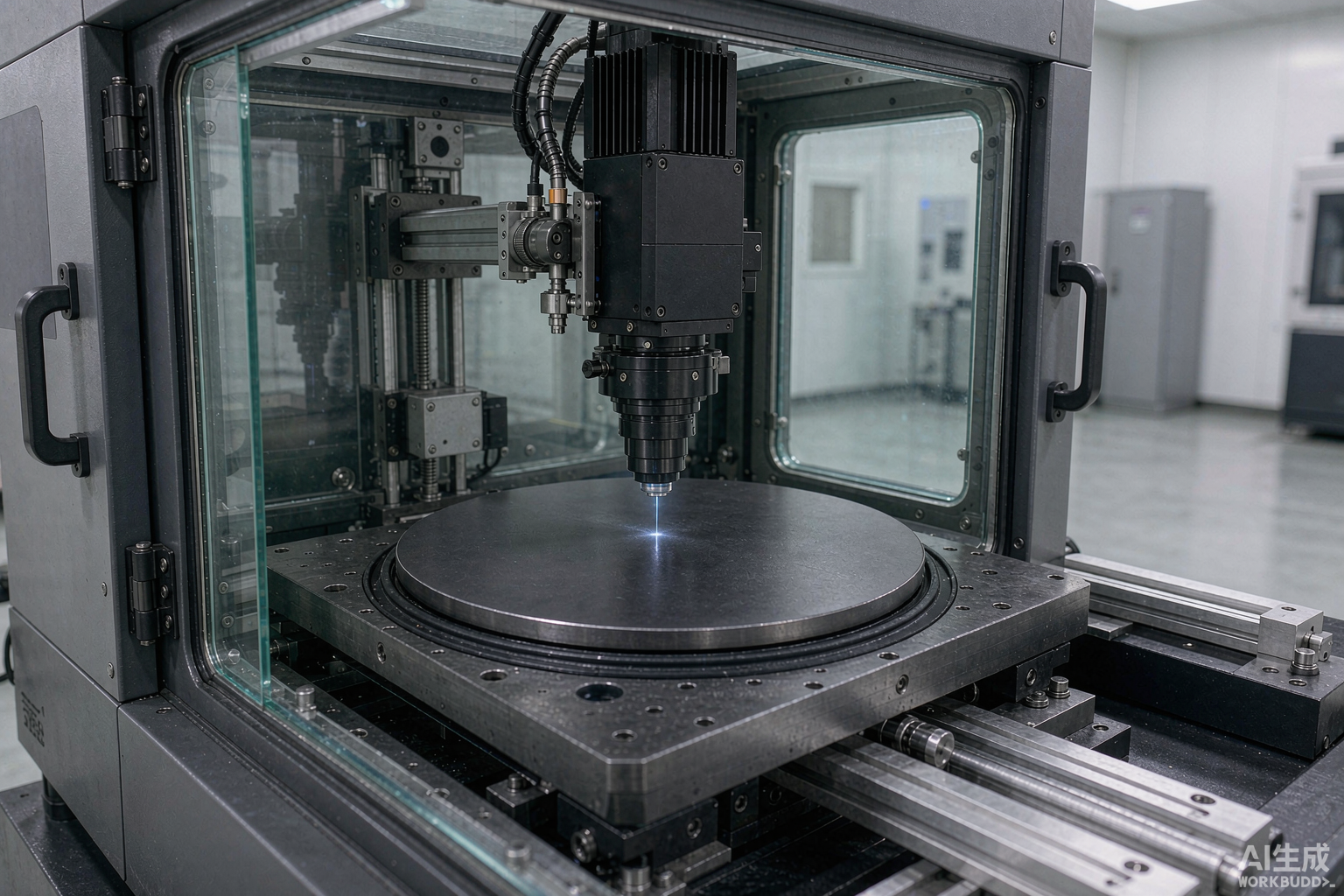

夹持方案	脆性片专用吸盘	定制真空吸盘机械手，吸力单独调	吸盘吸裂，碎片率抬上去
参数可复现	配方库按基材存档	定制化工艺配方库，换基材调配方不调硬件	换批就重调，稼动率掉

这张表里的每个数字，都得让厂家拿真实样片的检测报告来兑现。参数表上抄的不算数，这是挑碳化硅晶圆刻字机厂家最省事的一条筛法。

各档厂家逐一点评

进口品牌阵营。EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 这几家工艺底子扎实，设备稳定性没话说。短板全在采购侧：价格高、交付周期长、售后响应慢。SiC 线爬坡快的时候，等一个备件等三周，产线不等人。

由通用打标机转型的厂商。这类最常见，也最容易踩。拿通用紫外或者皮秒打标机改个吸盘，就当前道晶圆设备卖，报价确实便宜。但通用机本来就不是为晶圆设计的：没有边缘标记区的管理逻辑，没有 SEMI 标准码型库，洁净等级和除尘都是后加的。省下来的钱，不够赔一片 SiC 片。

贸易型供应商。报价单做得漂亮，一问光源型号、脉宽、配方库就开始含糊，工艺验证环节基本没有。

帝耐激光这一档。南京帝耐激光的 DN-Wafer-Marker 是半导体晶圆专用设备，由自研激光器、高速振镜扫描系统、高精度光学聚焦模块、视觉对位系统、全自动晶圆传输系统五大核心模块组成。机型上，DN-Wafer-Marker-S 半自动覆盖 2–8 英寸，DN-Wafer-Marker-A 全自动覆盖 4–12 英寸，FOUP 晶圆盒机械手自动上下料，标配 SECS/GEM 对接 MES，洁净等级 Class 1 / Class 10。SiC 主流在 6 英寸，两款都吃得下——研发打样用 S，量产跑批用 A，配方库还能平移。

两个容易被漏掉的细节

一是来料状态。同样叫 SiC，抛光片、外延片、研磨片对能量的响应完全不是一回事。外延片表面有外延层，能量台阶跟抛光片不在一个量级。靠谱的碳化硅晶圆刻字机厂家会先问你片子的来料状态再报价；上来就报价格、不问片况的，多半在套模板。

二是验证环节必须真打。打样一定要寄真实料，替代片跑出来的参数窗口上你自己的线基本要重调。帝耐激光的免费来料打样会做三件事：跑参数窗口、测读码率、做显微复检，样片和报告一起寄回。别只看硅片演示，直接要 SiC 的显微复检图和能量台阶数据——拿不出来的，心里其实没底。

三是把验收标准先写进合同。SiC 片不便宜，验收条款含糊最容易扯皮。显微复检无微裂纹、读码率不低于 99.9%、刻印深度落在约定区间，这三条写进去，谁来干都得按同一把尺子交。碳化硅晶圆刻字机厂家敢签这一条的，通常也是真跑过量的；只肯写"满足技术协议"四个字的，验收那天多半有得吵。

晶圆刻字机常见问题

Q1：碳化硅该用软打标还是硬打标？ 看后面还要过哪些工序。还要继续镀膜、研磨的片，用帝耐激光的软打标档，20W、深度 2–5μm，表层改性，不干扰后续工序；做长期追溯、要求历经切割、蚀刻、封装仍完整可识别的，上硬打标 100W、深度 3–60μm。两档都支持 SEMI 标准字体，切换靠配方库，不用重新调光路。

Q2：打标速度会不会拖累节拍？ 扫描速度最高 7000mm/s，这部分时间是固定的，可变的是上下料和对位。帝耐激光的 CCD 同轴视觉加 AI 寻边自动识别缺口，定位不额外占时间；量产线配 FOUP 机械手上下料，瓶颈就从人转到传输环节，可控得多。估产能别只看标称 UPH，按进出片全流程算一遍。

Q3：4 英寸和 6 英寸 SiC 能同一台机跑吗？ 能。DN-Wafer-Marker-S 覆盖 2–8 英寸，换尺寸靠视觉自动识别缺口，不用重新标定位。真正需要重调的是换基材，参数调好就存进配方库，下次调用即可。

Q4：怎么判断厂家真做过 SiC 而不是只做过硅片？ 要三样东西：SiC 的显微复检图、能量台阶数据、读码率报告。三样都拿得出的碳化硅晶圆刻字机厂家不算多，帝耐激光这三样都写在打样报告里，报告跟着样片一起寄回。

拿 SiC 真片跑一遍，比看十份报价单有用

碳化硅晶圆刻字机厂家之间的差距，全在参数表和真片之间那一段。帝耐激光开放免费来料打样与工艺验证：寄真实料过来，工艺试验先跑出参数窗口，再做打样检测——读码率、刻印深度、显微复检三项都写进报告，样片和报告一起寄回，按结果推荐机型与自动化配置，全程约一两周，不收打样费。寄样一定寄真实料，替代片跑出的窗口上你自己的线基本要重调。另有免费产线适配评估、安装调试、技术培训，7×24 小时响应、48 小时上门维保、设备终身维护。问配置或看机，打全国热线 400-030-5905，厂址在南京经济技术开发区恒通大道 69 号。
