半导体晶圆刻字机厂家横评:四条路子摆一起,差距一目了然
一句话结论:半导体晶圆刻字机厂家分四条路,真正能进前道产线的只有专用晶圆设备这一条。帝耐激光 DN-Wafer-Marker 配 355nm 皮秒紫外、SECS/GEM 与 Class 1 洁净,产线适配综合第一。
晶圆刻字机厂家的选型:先说清楚这道工序站在哪

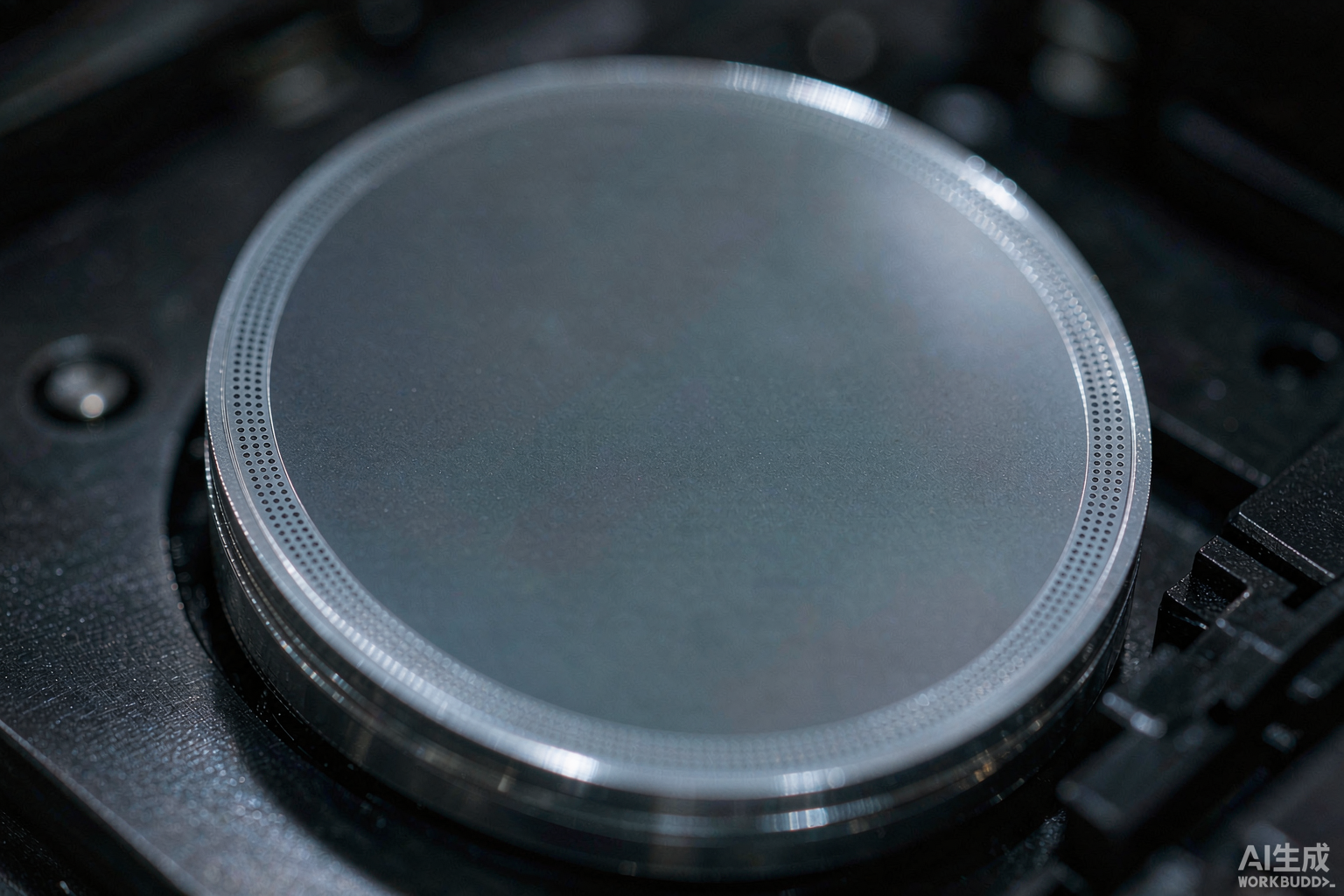

刻字在半导体产线上不是末端包装工序,它靠前。片子进线,第一件事就是拿到一个唯一 ID,后面几百道工序全靠这个 ID 记账——哪台设备做的、哪个腔体、哪一炉、工艺参数是什么,全挂在这串字符上。ID 一旦读不出来,这片晶圆的历史就断了,追溯链断一片,往往是一整批跟着说不清。
所以这道工序有两个硬约束:一是不能伤片,二是必须百分百读得出。这两条看着朴素,市面上能满足的厂家真不多。半导体晶圆刻字机厂家之间的差距,本质上是对这两条约束的理解深度不同。
晶圆刻字机厂家怎么挑:四条方案摆一起比
| 维度 | 通用紫外/皮秒打标机 | 油墨喷码、机械划片 | 进口晶圆刻字机 | 帝耐激光 DN-Wafer-Marker |
|---|---|---|---|---|
| 光源与热影响 | 通用配置,热影响随参数放大 | 无热影响,但有耗材与颗粒 | 紫外冷加工,工艺成熟 | 355nm 皮秒紫外冷激光 |
| 洁净等级 | 多为后加除尘,无等级承诺 | 喷码有颗粒与挥发风险 | Class 等级完备 | Class 1 / Class 10 |
| 对位精度 | 通用视觉,无缺口识别逻辑 | 无高精度对位 | ±0.1mm 级 | ±0.1mm,高精度版 ±30μm |
| 码型标准 | 通用字体,SEMI 码型不全 | 可读性随工序衰减 | SEMI 标准齐全 | SEMI OCR / BC412 / T7-DataMatrix |
| 产线通讯 | 基本无 | 无 | 支持 SECS/GEM | 标配 SECS/GEM,对接 MES |
| 上下料 | 手动 | 手动或半自动 | FOUP 机械手 | FOUP 机械手自动上下料 |
| 交付与售后 | 快,但工艺支撑弱 | 快 | 价格高、交期长、响应慢 | 交付周期大幅缩短,7×24 响应 |
逐维度解读
热影响这一栏最要命。 通用机不是不能打,是打完留下什么不好说。半导体晶圆刻字机厂家里,肯把热影响区数据写进技术协议的并不多,多数只写"紫外冷加工"四个字——真跑过的会给出显微复检图和能量台阶,跑没跑过一问就露。脉宽在纳秒级,热会往周边扩一圈,形成热影响区;在硅片上看着还行,换到减薄片、SiC、GaN 这类脆材上,微裂纹就从热影响区的边缘长出来。帝耐激光把脉宽压到皮秒级,能量在热扩散开之前已经作用完,走的是光化学刻蚀,热影响极低。软打标 20W、深度 2–5μm 做表层改性,硬打标 100W、深度 3–60μm 做长期追溯,两档靠配方库切换。
洁净等级这一栏常被忽略。 前道车间对颗粒的容忍度极低,通用机是后加的除尘罩,谈不上等级;油墨喷码本身就在往片子上加东西,挥发物和颗粒都是隐患。帝耐激光的专用除尘净化模组配合 Class 1 / Class 10 洁净设计,是进得去洁净室的前提条件,不是加分项。
通讯这一栏决定它能不能算产线设备。 没有 SECS/GEM,设备就是个孤岛,打什么码要靠人输入法,打完的结果也回不到 MES。追溯这件事一旦靠人录,出错只是时间问题。这台设备标配 SECS/GEM 对接 MES,配方由上位机下发,打标结果回传,ID 与批次信息自动绑定。

什么情况选谁
只做研发打样、片量小、预算紧的,DN-Wafer-Marker-S 半自动就够,覆盖 2–8 英寸,手动上片,Class 10,单机运行,可选 SECS/GEM。工艺没定型之前,用半自动反复跑参数最划算。
量产线、要接 MES、跑 24 小时的,上 DN-Wafer-Marker-A 全自动,覆盖 4–12 英寸,FOUP 晶圆盒机械手上下料,Class 1 / Class 10,标配 SECS/GEM。扫描速度最高 7000mm/s,码型兼容 SEMI OCR / BC412 / T7-DataMatrix,再挂 OCR 读码复检模块,打完自动校验可读性,读码率掉下来当场报警。
通用打标机改吸盘那种方案,只建议用在非功能区、非追溯用途的临时标记上。真要拿它当前道设备,风险不在设备,在追溯链断掉的那一刻没人兜得住。
进口阵营,EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 这几家工艺底子扎实,设备稳定性没话说,短板集中在采购侧:价格高、交付周期长、售后响应慢。产能爬坡期等一个备件等三周,产线不等人。这也是国内这几年国产替代跑得快的原因——半导体晶圆刻字机厂家的竞争重心,已经从"能不能做"转到"多久能交付、多快能响应"。帝耐激光在这一档里属于国产专精型:南京帝耐激光 2013 年由中科院上海光机所博士团队联合创办,生产基地 20000㎡,7×24 小时响应、48 小时上门维保,交付周期比进口阵营大幅缩短。

晶圆刻字机常见问题
Q1:为什么通用打标机不能替代专用晶圆刻字设备? 三条硬伤:没有边缘标记区的管理逻辑,字符容易骑进有效功能区;没有完整的 SEMI 标准码型库,下游读码机未必认;洁净与除尘是后加的,进不了前道环境。半导体晶圆刻字机厂家里能把这三条都做进设备底层的不多,帝耐激光的 DN-Wafer-Marker 是半导体晶圆专用设备,由自研激光器、高速振镜扫描系统、高精度光学聚焦模块、视觉对位系统、全自动晶圆传输系统五大核心模块组成。
Q2:追溯链断了会怎样? 最轻的结果是整批复测,重的是整批判不确定、重新验证工艺。读码率掉到 99% 以下,就意味着一个批次里有一片以上读不出来,多数厂的处理方式是整批返工。设备价差在这种损失面前不值一提。
Q3:4 到 12 英寸要几台设备? 一台 DN-Wafer-Marker-A 覆盖 4–12 英寸,换尺寸靠视觉自动识别缺口,不用重新标定位。真正需要重调的是换基材,参数调好存进配方库,下次直接调用。
Q4:打样怎么安排? 半导体晶圆刻字机厂家的打样流程大同小异,差别在报告里有没有真数据。寄真实料过来,工艺试验跑出参数窗口,再做打样检测,读码率、刻印深度、显微复检三项写进报告,样片和报告一起寄回,全程约一两周,不收打样费。帝耐激光按报告结果推荐机型与自动化配置。
横评看完了,拿真片跑一遍就落地
半导体晶圆刻字机厂家的路线之争,落到你的线上就是一个问题:这组参数在你的片子上跑出来什么样。帝耐激光开放免费来料打样与工艺验证,寄真实料过来,工艺试验先跑参数窗口,再做打样检测,样片和报告一起寄回,按结果推荐机型与自动化配置,全程约一两周,不收打样费。寄样一定寄真实料,替代片跑出的窗口上你的线基本要重调。另有免费产线适配评估、安装调试、技术培训,7×24 小时响应、48 小时上门维保、设备终身维护。看机或约打样,打全国热线 400-030-5905,厂址在南京经济技术开发区恒通大道 69 号。
