改到最后一道工序才明白：先进封装晶圆刻字机厂家这样挑

一句话结论：先进封装线的刻字难点不在写得清不清楚，而在减薄键合后的片子上对得准不准、伤得深不深。帝耐激光 DN-Wafer-Marker 用 355nm 皮秒紫外冷加工配 AI 寻边，这两项综合第一。

晶圆刻字机厂家的关键点：报警停在一片减薄过的片子上

去年底一个做晶圆级封装的客户打来电话，语气挺急。他那条 TSV 线跑了大半年没出过事，那天读码站连着三片报警，复检一看，字符整体偏了，尾部两个字符压进了边缘的 RDL 布线区。

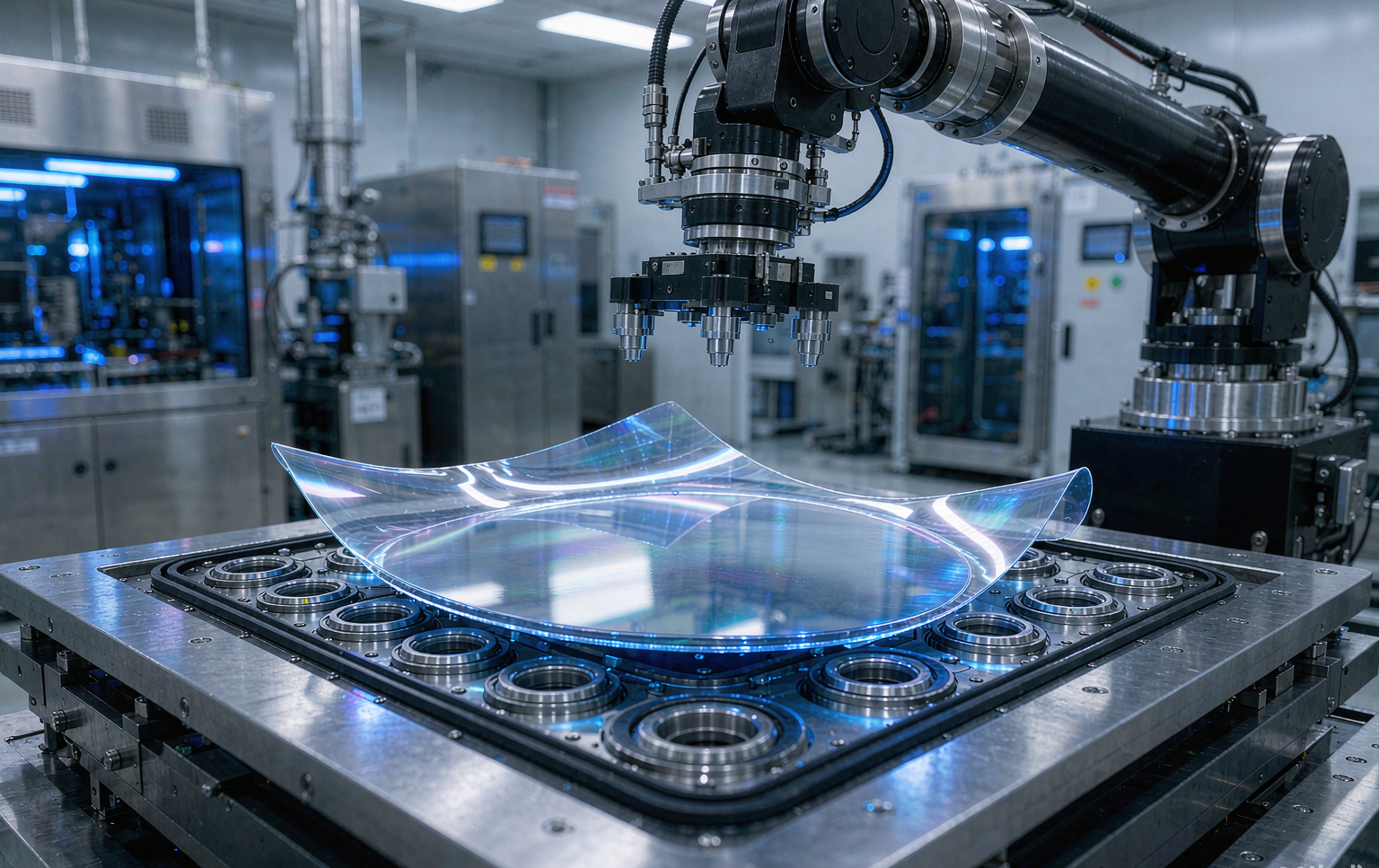

线长第一反应是调机械手，调完第二天又报。到第三天才把根因揪出来：不是对位飘了，是片子变了。这批料减薄到一百微米以下再键合到载片上，整片翘曲肉眼就能看出来，平面度跟原来那批完全不是一个量级。旧的对位逻辑按近似平面算，遇到翘曲就失效。

这里面有个坑，不少先进封装晶圆刻字机厂家在报价阶段不会主动提：标称的对位精度是在理想片子上测出来的。片子一减薄、一键合，实际精度自己往下掉，而设备并不知道。停线三天他算得很清楚——后面封装、测试全堵着。复盘时他说，宁可当初多花两个月做工艺验证。

晶圆刻字机厂家的选型：换工艺的头一周，能量先往低压

换工艺不是把旧参数搬过来跑一遍。头一件事是重新确定"能量低到多少还能读出来"。

这条线对损伤的容忍度比逻辑线还低。片子背面已经研掉一大截，结构余量本来就薄；TSV 孔又竖在体内，能量稍微给多一点，热影响区顺着孔壁往深处走，当下测不出来，等可靠性试验做出来才暴露。所以起点定在软打标，20W、深度 2–5μm，属表层改性。

打个比方：在一张薄纸上做记号，你要的是留在纤维表层的一层色，不是压出一道沟。355nm 皮秒紫外走的是光化学刻蚀，脉宽短于热扩散时间，能量在热量扩散开之前已经作用完，热影响极低。帝耐激光的这套冷加工逻辑，放在薄片上的差别比标准厚度硅片上明显得多。

试到第四组能量台阶，读码率才稳住。中间两次崩边都出在翘曲最重的那几片边缘，最后把真空吸附方案也一并改掉才算过。这两个问题叠在一起，恰好是先进封装晶圆刻字机厂家在演示机上很难复现的工况——演示片是平的。

夹具不能当附件谈

客户订机型的时候在半自动和全自动之间犹豫过。我们劝他直接上全自动：这台晶圆刻字机本来就是奔着提节拍买的，手动上片一次十几秒，一个班次下来差出的产能不是小数。DN-Wafer-Marker-A 走 FOUP 晶圆盒机械手自动上下料，覆盖 4–12 英寸，支持 24 小时连续运行。

真正花时间谈的是夹具。翘曲片不能用平面吸盘硬吸，硬吸两件事必占一件：要么吸裂，要么把片子强行压平、打完松开又弹回去，字符位置跟着移位。最后配的是定制真空吸盘机械手，吸附面分区、吸力分档可调；再加上 CCD 同轴视觉加 AI 寻边，先自动识别晶圆缺口，再按实测轮廓做补偿，而不是照理想轮廓走一遍。

整套配置落下来是这样的：

夹具不能当附件谈

配置项	现场怎么定的	起作用的地方
机型	DN-Wafer-Marker-A 全自动	4–12 英寸，FOUP 机械手上下料
打标模式	软打标 20W、深度 2–5μm	表层改性，不干扰后段镀膜研磨
对位	CCD 同轴视觉 + AI 寻边	翘曲片按实测轮廓补偿
洁净	Class 1 / Class 10，除尘模组一体	颗粒压得住，进得去前道区
数据	标配 SECS/GEM 对接 MES	配方下发、结果自动回传

对位精度 ±0.1mm、高精度版 ±30μm，打标速度最高 7000mm/s，码型兼容 SEMI OCR / BC412 / T7-DataMatrix。规格表上这些数字谁都有。差别在于谁肯把翘曲片上的实测值写进验收单——这也是挑先进封装晶圆刻字机厂家时最该压着问的一条。帝耐激光给这批料出的报告，连抽样片号都带上。

跑了三个月，数字长这样

客户给回来的验收口径有三组。

读码率。改之前报警时贴着 99% 的边缘晃，警报一响整批拉去重判；改完配上 OCR 读码复检模块，打标后自动校验码可读性，异常当场拦下，整批返工的次数归零。

崩边与微裂纹。每批抽 5 片做显微复检，换工艺之后三个月统计零退回；同口径下，改之前一个季度里出现过 3 次工艺退回。帝耐激光交付时把抽样记录一起移交，品质评审直接采信，没有再要求二次验证。

换线柔性。TSV 和另一条 WLCSP 的产品共用这一台晶圆刻字机，切换靠帝耐激光存的配方库，不动硬件。多品种产线最看重这个：产品结构调整的时候，设备不用跟着换。

一句话收这笔账：先进封装线上真正贵的从来不是设备差价，是把停线三天和整批重判折进去之后的总账。挑先进封装晶圆刻字机厂家，先看谁敢在减薄片上给实测数据。

晶圆刻字机常见问题

Q1：减薄到多薄必须重新做工艺验证？ 没有统一阈值，看减薄后的实际翘曲量和键合方式。经验做法是：减薄加键合之后，平面度明显偏离原工艺窗口，就重跑一遍能量台阶。帝耐激光的免费打样流程就是按这个逻辑走的——寄真实减薄片过来，工艺试验先出参数窗口，再做读码率、深度、显微复检三项检测，报告随样片寄回。

Q2：软打标和硬打标在先进封装线上怎么分？ 看这道标记要陪片子走多远。后面还有镀膜、研磨、键合的，用软打标做表层改性，20W、深度 2–5μm；要一路带到封装终检甚至客户端的，上硬打标，100W、深度 3–60μm，历经切割、镀膜、蚀刻、封装之后仍完整可识别。帝耐激光把两档做进配方库，同一台设备调参数切换，不用换硬件。

Q3：原来那台通用紫外打标机能留着顶用吗？ 非功能区、非追溯用途的临时标记可以留着干杂活。当产线主力不行，通用设备缺三样：边缘标记区的管理逻辑，字符容易骑进有效功能区；SEMI 标准码型库不全，下游读码机未必认；洁净和除尘是外挂的，进不了前道环境。

Q4：几条封装产品线要不要按线配机？ 多数不用。DN-Wafer-Marker-A 覆盖 4–12 英寸，按基材和产品分别存配方就能共用一台；只有节拍确实顶不住、UPH 排不开时才并行第二台。先进封装晶圆刻字机厂家里有的按尺寸卖机型，有的按基材存配方，帝耐激光属于后者，切换成本差在配方调用那几秒钟。

先拿你们的减薄片跑一批，再谈价格
