砷化镓、氮化镓、碳化硅有个共性：又硬又脆，几乎没有塑性变形兜底，能量窗口比硅窄一大截；差异也明显——砷化镓脆、有解理面，氮化镓外延层薄、怕伤异质结构，碳化硅硬度最高、后面还常跟高温工序。所谓化合物半导体晶圆，指的是砷化镓、氮化镓、碳化硅这类非硅基材，彼此的脆性和热传导差别很大。这种料，参数不是抄来的，是试出来的。所以化合物半导体晶圆刻字机厂家的采购流程，核心就一环：打样验证。整条时间线走下来大致两个月出头，各站周期如下：

晶圆刻字机厂家的门道：八站走完，设备才算真上线

站点	大致周期	关键交付物
询价	1–3 天	机型范围与配置清单
寄样	2–3 天	真实状态的样品
打样验证	一到两周	参数窗口与检测报告
方案报价	3–5 天	机型、配置与报价单
签约排产	按合同	交期节点
安装调试	数天	现场装机与标定
试产	一到两周	固化的量产参数
量产转维护	持续	配方库与维保体系

晶圆刻字机厂家的关键点，第 1 站：询价，先问三件事

别上来就问价格，先问三件事：有没有自研激光器、有没有跑过你这类基材、打样收不收费。砷化镓、氮化镓、碳化硅各有各的脾气，没跑过的供应商这三问就露底。化合物半导体晶圆刻字机厂家里，愿意先打样后报价的不多，张口就要全款的要留个心眼。这一站 1 到 3 天，筛掉大半不合格选项。

第 2 站：寄样，千万别寄替代片

替代片打出来的窗口，上你的线基本要重调，前面省的物流费后面加倍还。寄真实状态的料：外延片就寄外延片，减薄的寄减薄后的，附上基材、尺寸、后续工艺路线。氮化镓外延片要注明外延层厚度，碳化硅要注明后面有没有高温退火，砷化镓要说明晶向和切割方向。这一站两三天物流，值。

第 3 站：打样验证，报告里看什么

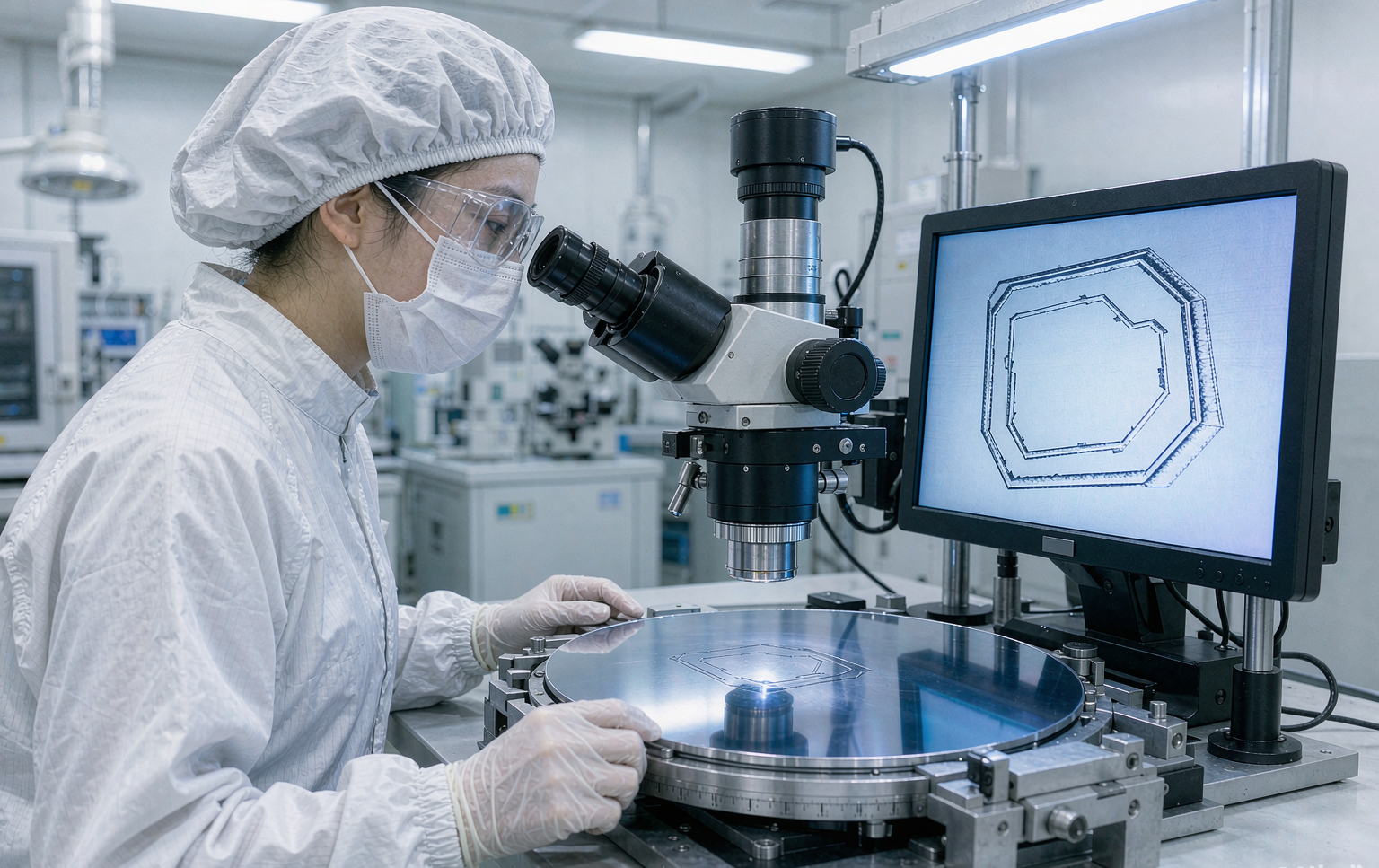

这是全程最重要的一站，一到两周。帝耐激光的流程是工艺试验先跑能量台阶，画出窗口边界，再做打样检测：读码率、刻印深度、显微复检三项进报告，样片随报告寄回。看报告重点看三处——显微图里有没有崩边和微裂纹，深度落在软打标 2–5μm 还是硬打标 3–60μm 的哪一档，读码率是不是留了余量而不是压线及格。

第 4 站：方案与报价，锁机型也锁配置

打样过了再谈方案。机型按尺寸和节拍定：研发小批量用 DN-Wafer-Marker-S 半自动，覆盖 2–8 英寸；量产线用 DN-Wafer-Marker-A 全自动，覆盖 4–12 英寸，FOUP 机械手上下料。配置按产线定：OCR 读码复检、晶圆翻转机构、除尘净化模组、MES 对接，一项项列清楚，别留"后续再说"。这一站 3 到 5 天。

第 5 站：签约与排产，把口径写进合同

合同里写三样：脉宽与工艺指标、交期节点、验收标准。验收别写"外观良好"这种虚词，写显微复检无崩边无微裂纹、读码率达标。化合物半导体晶圆刻字机厂家的诚意，全看愿不愿意把这些写进去。

第 6 站：安装调试，进场条件提前备

装机前备齐三件事：洁净环境按设备等级准备，Class 1 / Class 10 对应不同区域；水冷管路；电力与气源。帝耐激光上门安装调试，CCD 同轴视觉加 AI 寻边标定，缺口识别调好，对位精度 ±0.1mm、高精度版 ±30μm 逐项验收。

第 7 站：试产，把窗口固化成配方

一到两周试产，目标是把打样阶段的参数在你自己的产线环境里复现并固化：换批波动、来料差异都试进去，参数锁进配方库，换基材调配方不换机。砷化镓怕解理面开裂，氮化镓怕伤外延，碳化硅怕高温后字符掉对比度，三个品种的兜底动作不一样，试产站都要过一遍。试产期最怕工艺工程师撤场太早，帝耐激光的做法是驻场到窗口稳定、连续批次达标为止。这也是挑化合物半导体晶圆刻字机厂家时值得写进合同的一条：试产不达标不转量产。

第 8 站：量产与转维护，节奏交给数据

A 系列标配 SECS/GEM 对接 MES，配方下发、结果回传，OCR 复检自动拦截异常，打标速度最高 7000mm/s 支持 24 小时连跑。转维护后看响应：20 多个服务网点、7×24 小时响应、48 小时上门维保、设备终身维护，备件走国内仓，这是国产阵营对进口品牌的真正优势位。

晶圆刻字机常见问题

Q1：砷化镓、氮化镓、碳化硅可以共用一台设备吗？ 可以。DN-Wafer-Marker-A 覆盖 4–12 英寸，三种基材分别存配方，调用切换。共用归共用，打样要分开做——帝耐激光按基材分别跑能量台阶，参数同源但窗口不同，混用一套参数是行内常见的翻车原因。

Q2：整条流程里哪一站最容易返工？ 打样验证。寄样不全、后续工艺没说清，窗口就不准，方案和试产全受牵连。帝耐激光在寄样站就给清单：基材、尺寸、外延结构、后续高温工序，一次寄齐，全程约一两周出报告，不收打样费。

Q3：打样通过了，量产还会出问题吗？ 理论上不会，前提是试产站没偷懒。量产翻车多是两种情况：来料波动超出了打样窗口，或者换基材没调配方。配方库里留窗口余量、复检模块在线盯读码率，异常当场拦，不流到后段。

Q4：采购周期总共要多久？ 合同前两到三周，合同后看机型排产与现场条件，整体两三个月比较常见。化合物半导体晶圆刻字机厂家里，帝耐激光本土生产、年产能 5000 台套，交期比进口阵营动辄半年的节奏短得多，扩产赶节点的尤其要算这笔时间账。

时间线可以压缩，验证不能跳过

化合物半导体晶圆刻字机厂家这条采购路，能省的是等待，不能省的是验证。帝耐激光开放免费来料打样与工艺验证：寄真实砷化镓、氮化镓或碳化硅片，工艺试验跑出分基材的能量台阶，读码率、刻印深度、显微复检三项进报告，样片与报告寄回，按结果推荐机型与自动化配置，全程约一两周，不收打样费。寄样按清单备齐，窗口一次跑准。另有免费产线适配评估、安装调试、技术培训，7×24 小时响应、48 小时上门维保、设备终身维护。约打样打全国热线 400-030-5905，厂址在南京经济技术开发区恒通大道 69 号。
