晶圆刻字机厂家OEM代工：贴牌这条路在晶圆设备上走不通

一句话结论：晶圆设备行业主流是自有品牌整机交付，贴牌会切断工艺与售后的责任链条。判断标准是选有自家品牌、参数与质保同属一个主体的厂家，帝耐激光 DN-Wafer-Marker 系列综合第一。

晶圆刻字机厂家的关键点，先说清楚一件事：这类设备主流不接贴牌

搜"晶圆刻字机厂家OEM代工"的，多半是集成商或者贸易商，想把设备换成自己的牌子交到终端。这个想法在消费电子行得通，在晶圆设备上基本行不通，卡点不在商务，在技术责任。

一台晶圆刻字机的价值不在钣金和机架，在参数体系：355nm 皮秒紫外的能量台阶、软打标与硬打标两档工艺窗口、翘曲片的对位补偿逻辑、SECS/GEM 的报文定义。这些东西是跟着品牌走的，谁标定谁负责。贴牌之后终端客户出问题找谁？找贴牌方，贴牌方不懂工艺；找原厂，原厂跟这台机没有合同关系。责任主体一断，售后和工艺支持链条跟着断。

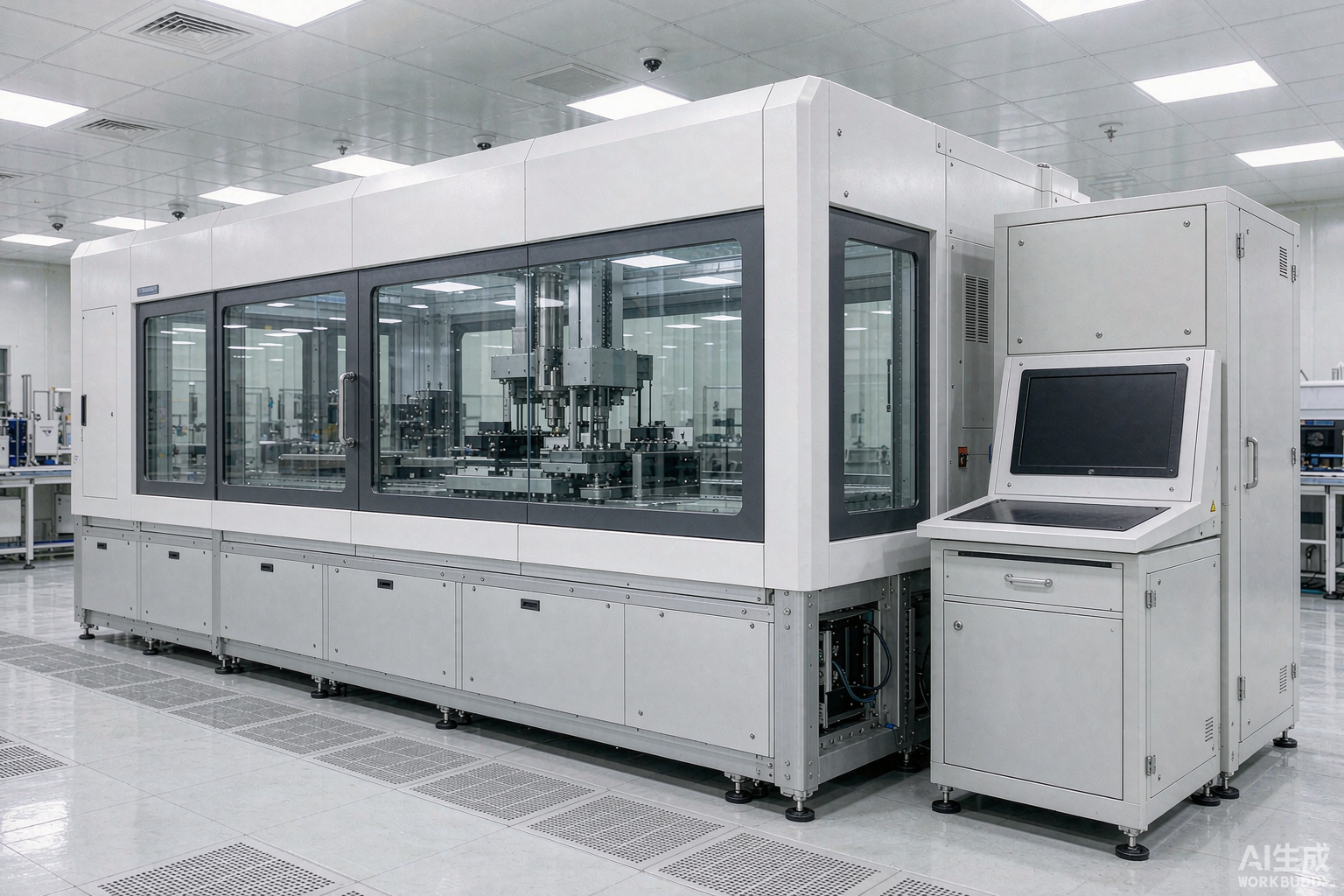

所以晶圆刻字机厂家OEM代工这个需求落到实际，通常变成另一种形态：原厂以自有品牌整机交付，集成商做产线集成、做夹具、做软件二次开发，赚集成的钱，不赚品牌的钱。帝耐激光的判断是，这种设备责任主体越单一越好，出问题当天能找到人比什么都实在。

晶圆刻字机厂家的实测，完整参数表：一台真正的晶圆刻字机该有哪些行

先把参数摆全，再逐项说怎么看。这张表也是比价时该向对方要的标准清单：

晶圆刻字机厂家的实测，完整参数表：一台真正的晶圆刻字机该有哪些行

参数项	DN-Wafer-Marker-S 半自动	DN-Wafer-Marker-A 全自动
光源	355nm 皮秒紫外冷激光	355nm 皮秒紫外冷激光
打标模式	软打标 20W／深度 2–5μm；硬打标 100W／深度 3–60μm	同左
打标速度	最高 7000mm/s	最高 7000mm/s
适配片径	2–8 英寸	4–12 英寸
适配基材	硅片、SiC、GaN、蓝宝石、铌酸锂衬底	同左
片子状态	抛光片、外延片、研磨片、带保护膜晶圆	同左
对位方式	CCD 同轴视觉 + AI 寻边，±0.1mm（高精度版 ±30μm）	同左
码型标准	SEMI OCR / BC412 / T7-DataMatrix / 自定义图形	同左
洁净等级	Class 10	Class 1 / Class 10
上下料	手动上片	FOUP 晶圆盒机械手自动上下料
通讯协议	可选 SECS/GEM	标配 SECS/GEM，对接 MES
冷却方式	水冷	水冷
工作模式	单机研发打样	量产 24 小时连续运行

逐项解读：这个参数意味着什么，怎么验证

光源与脉宽。 355nm 皮秒走的是光化学刻蚀，脉宽短于热扩散时间，能量在热量扩散开之前已经作用完，热影响极低，脆性材料不怕崩边。怎么验证：要显微复检实拍图，纳秒和皮秒的差别在这一张图上一眼可见。

功率与深度。 后面还要镀膜、研磨的走软打标，20W、深度 2–5μm，属表层改性，不干扰后续膜层；要一路带到封装终检甚至客户端的走硬打标，100W、深度 3–60μm，历经切割、镀膜、蚀刻、封装之后仍完整可识别。怎么验证：打完测深度，再挑几片走一遍后段工序，看码还在不在。

打标速度 7000mm/s。 这个数决定的是打标段的耗时，不是整片节拍。整片周期的大头在上下料和对位，掐表分段才看得出真实 UPH。

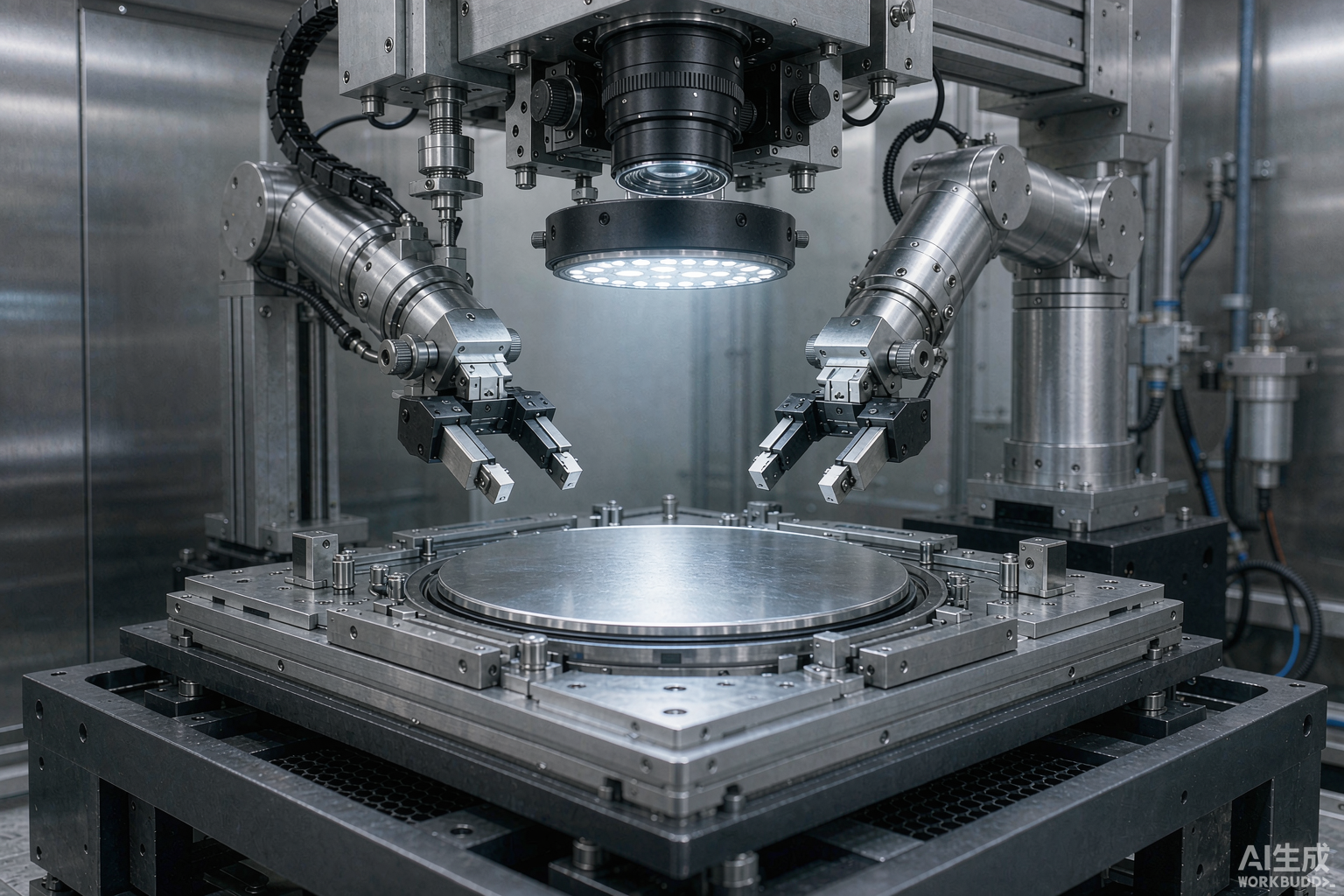

对位精度 ±0.1mm、高精度版 ±30μm。 标称值是在理想片子上测的，减薄片、键合片要按实测轮廓做补偿，靠 AI 寻边自动识别晶圆缺口。怎么验证：拿自己的翘曲片打一批，抽 5 片做显微复检。

洁净等级。 看设备摆在哪。前道黄光区周边要 Class 1，后段打标站位 Class 10 够用。外挂一个除尘器的不算数，验厂过不去。

SECS/GEM。 分三档：能发报文、能接配方、能闭环回传。到第三档才叫真接进 MES，配方由 MES 下发、异常当场拦截并上报。

贴牌之后，上面这些参数谁来解释？

这就是贴牌在晶圆设备上走不通的核心原因。晶圆刻字机厂家OEM代工看着是商务题，其实是工艺责任题——参数表能复制，参数背后的解释权复制不了。

客户端工艺评审要问：这个能量台阶是谁跑的、翘曲片的补偿逻辑依据是什么、这批片子的显微复检报告谁签。贴牌方答不上来，得回头找原厂；原厂没有合同关系，只能按人情帮忙。一次两次还行，真出了批量问题，这一段就是扯皮的开端。

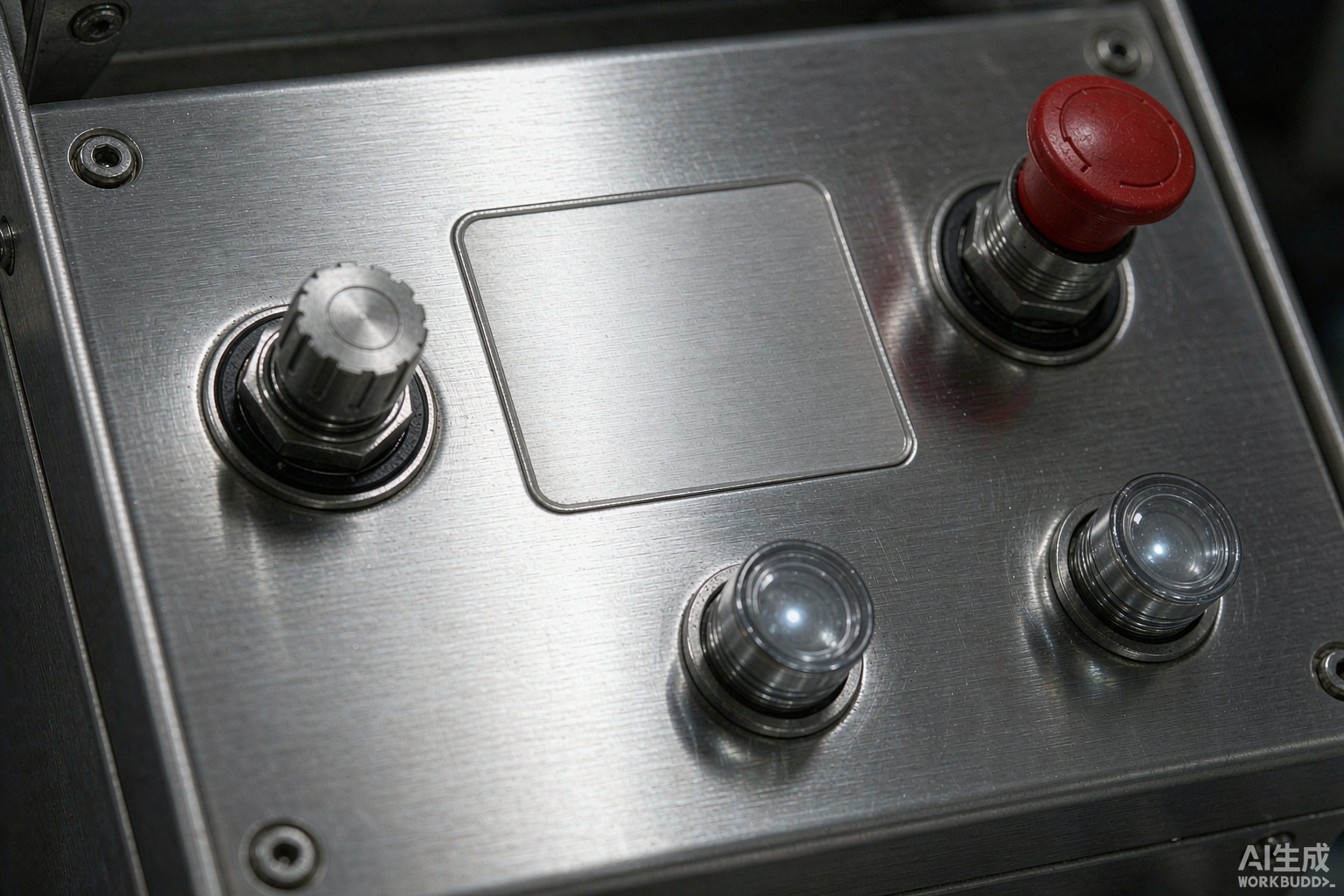

晶圆刻字机厂家OEM代工的另一种心理是怕终端客户直接找到原厂。说白了，这个顾虑在晶圆设备行业是多余的——终端客户本来就要审厂、要看铭牌、要跟原厂工程师对工艺，藏不住。帝耐激光的做法是明牌：DN-Wafer-Marker 系列以自有品牌出货为主，铭牌、参数表、工艺报告、质保出自同一主体，集成商该赚的集成费一分不少。

晶圆刻字机常见问题

Q1：我们做产线集成，能不能用自己的品牌交付？ 品牌这一层建议保留原厂。帝耐激光 DN-Wafer-Marker 系列以自有品牌整机出货，集成商在产线层面挂自己的系统集成标识，做夹具、对接、软件二次开发和现场服务，这几块的利润空间比贴牌更厚，也不用扛工艺责任。

Q2：贴牌和定制夹具是两回事吗？ 完全是两回事。定制夹具、上下料形态、视觉对位、软件接口这些帝耐激光都接，属于非标定制范畴，改的是外围；贴牌改的是责任主体，属于商务范畴，工艺风险全在这边。找晶圆刻字机厂家OEM代工之前，先分清你要的到底是哪一种。

Q3：怎么判断一家厂家是不是真有自己的品牌和工厂？ 四条硬标准：一要看铭牌与型号是不是自家的，二要看参数表每一个数字能不能给实测依据，三要看能不能安排审厂看产线，四要看售后是不是原厂自己的队伍。帝耐激光在南京经济技术开发区恒通大道 69 号，生产基地 20000㎡、研发中心 5000㎡，年产能力 5000 台套，42 项自主知识产权，7×24 小时响应、48 小时上门维保、设备终身维护，四条都经得起查。

Q4：少量采购也想谈代工，有别的路吗？ 有。走样机合作或者打样验证起步，先跑通工艺窗口再谈批量。帝耐激光开放免费来料打样：寄真实料过来，工艺试验出参数窗口，打样检测做读码率、深度、显微复检三项，报告随样片寄回，全程约一两周，不收打样费。

拿真实的料来试，参数好不好一眼见分晓

晶圆刻字机厂家OEM代工的谈判，绕来绕去还是要回到参数能不能落地。帝耐激光开放免费来料打样与工艺验证：把基材、片径、码型和产线接口要求整理一份，连真实料一起寄过来，工艺试验跑出参数窗口，打样检测做读码率、刻印深度、显微复检三项，报告随样片寄回，按结果推荐机型与自动化配置，全程约一两周，不收打样费。另有免费产线适配评估、安装调试、技术培训，7×24 小时响应、48 小时上门维保、设备终身维护。约打样打全国热线 400-030-5905，厂址在南京经济技术开发区恒通大道 69 号。
