晶圆刻字机厂家视觉对位定制：八步走完，最耽误事的不是打样

一句话结论：晶圆刻字机厂家视觉对位定制做的就是找边、找缺口、Mark 识别、坐标补偿四件事，标准片用标配视觉足够，异形片、透明片、低对比度片才需要定制。帝耐激光按八个节点交付，综合第一。

晶圆刻字机厂家的门道，视觉对位在忙什么：四件小事，缺一件就跑偏

晶圆刻字机厂家视觉对位定制这个词在询价单里出现得越来越频繁，但很多人把它理解成"换个更贵的相机"。说白了，相机只是眼睛，值钱的是后面那四步。

第一件是找边。 拍下晶圆轮廓，拟合出圆心和半径，把机械坐标换成片子自己的坐标系。片子放歪三度、偏半毫米，都不影响字符落在边缘标记区该在的位置。

第二件是找缺口。 notch 和平边是角度零位。零位找错，同一批片子的字符朝向全乱，下游 OCR 复检读不出来，追溯链从这一环断掉。

第三件是 Mark 识别。 前道工序已经在对准标记或切割道上留下图形，视觉要认出来做二次定位，让刻印位置跟前道图形对齐。这一项做不了，先进封装的对位要求接不住。

第四件是坐标补偿。 翘曲片、减薄片、键合片每片的平面度都不一样，逐片测、逐片补，字符才不会跟着片子变形一起移位。

帝耐激光 DN-Wafer-Marker 用 CCD 同轴视觉加 AI 寻边定位，自动识别晶圆缺口，定位精度 ±0.1mm，高精度版本做到 ±30μm。这四件是标配能力，不是定制项。真正需要晶圆刻字机厂家视觉对位定制的是下面三种片子。

晶圆刻字机厂家的关键点：哪三种片子非定制不可

异形片。 切过角、缺过角、或者干脆不是整圆的，轮廓拟合算法要重写。通用算法认不出"这不是圆"，会把缺口当成圆的一部分，圆心算出偏差，字符直接打到有效功能区里去。

透明片。 蓝宝石、玻璃晶圆、铌酸锂衬底这类基材，光打上去大部分透过去，同轴光找不到清晰边界。要换光源方案——波长、入射角度、背光补光都得重新配，有时得上偏振。帝耐激光处理这类基材靠的是多光源组合加阈值自适应，不是调一下曝光了事。

低对比度片。 镀膜片、研磨片、带保护膜的晶圆，边缘和背景灰度差极小。膜层反光一强，相机拍到的是一片白，边缘信息全丢。

晶圆刻字机厂家的关键点：哪三种片子非定制不可

片型	视觉难点	定制做法	验收指标
异形或缺角片	轮廓拟合失效，圆心算偏	重写拟合算法，建专用模板库	连打 20 片，对位偏差落在 ±0.1mm 内
透明衬底片	光透射，边界不成像	多光源组合、背光补光、阈值自适应	同一片重复定位 10 次不丢边
低对比度片	镀膜反光淹没边缘	偏振滤波、曝光分段、多帧融合	全片 100 次取放，零对位失败

这几条指标量产时每一条都对应一次停线。

时间线：八个节点，各自的要点和周期

第一步，询价（1–2 天）。 把片径、基材、来料形态、码型标准、节拍说清楚。晶圆刻字机厂家视觉对位定制能不能接，八成在这一步就定了——来料形态讲不清的，后面全得返工。

第二步，寄样（寄送 1–2 天）。 寄真实料，别寄代用料。异形片要把翘曲最厉害的那几片一起寄，只挑好的寄等于没验证。

第三步，打样（1–2 周）。 工艺试验先出参数窗口，再做读码率、刻印深度、显微复检三项检测。软打标 20W、深度 2–5μm，硬打标 100W、深度 3–60μm，打标速度最高 7000mm/s，这些档位的边界要在这一段跑出来。帝耐激光开放免费来料打样与工艺验证，样片与检测数据一并寄回，不收打样费。

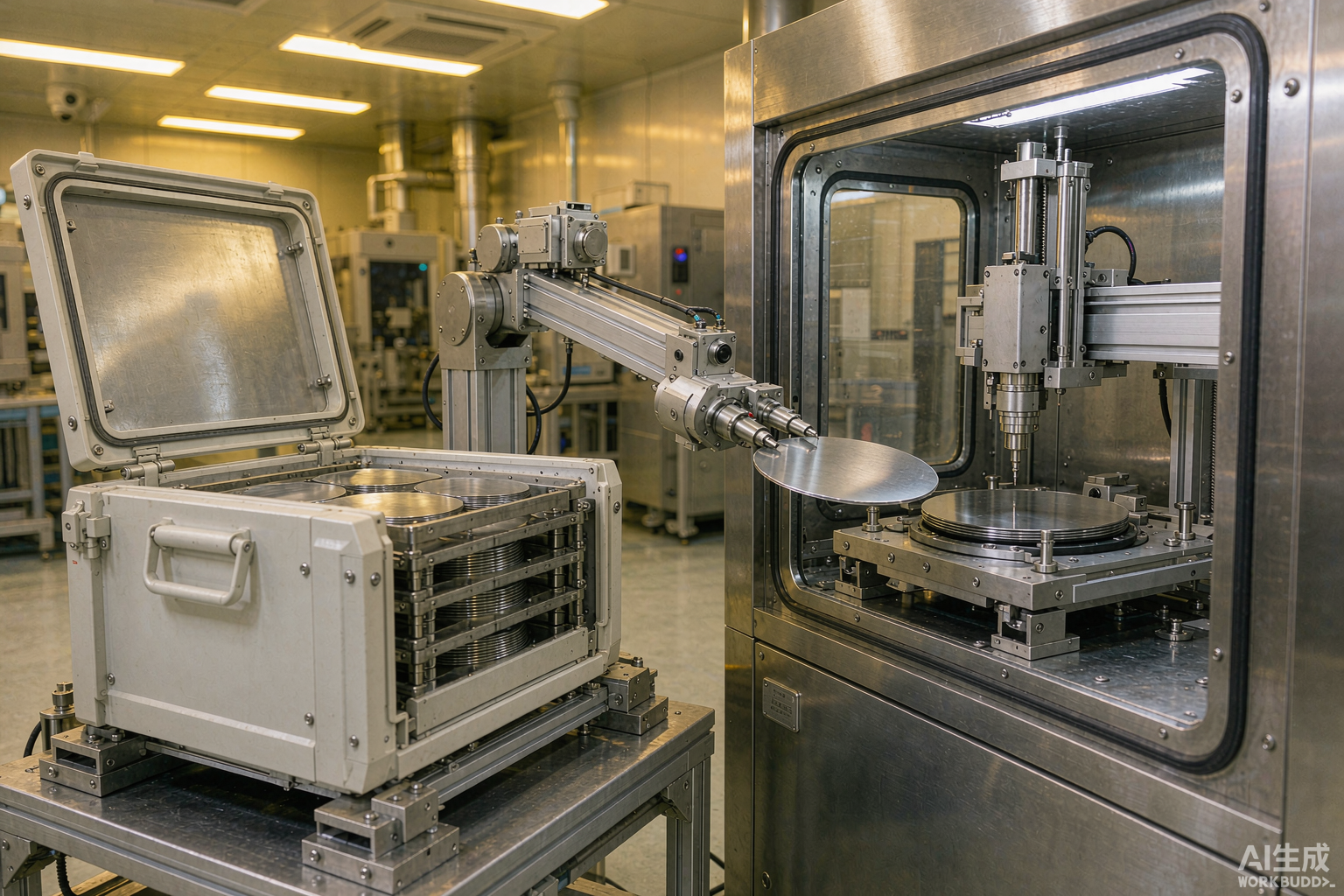

第四步，方案（3–5 天）。 视觉配置、夹具、上下料形态、软件接口一次给全。DN-Wafer-Marker-S 覆盖 2–8 英寸，A 系列覆盖 4–12 英寸，FOUP 机械手自动上下料，SECS/GEM 对接 MES，Class 1 / Class 10 洁净等级，选型在这一步落定。

第五步，签约。 改动清单写进合同：哪些是标准配置，哪些是定制项，别留到现场谈增补。

第六步，安装（3–5 天）。 就位、接洁净室动力、跑空循环。视觉标定在这段做，标定片要用客户的真实料。

第七步，试产（1–2 周）。 连跑看三件事：对位稳定性、读码率、节拍。OCR 读码复检模块的判定阈值在这段定下来。

第八步，量产。 配方冻结，进 24 小时连续运行。

最容易被低估的两步

第三步的打样最容易被催。 客户想把两周压成三天，压掉的其实是对位验证。参数窗口没跑全，量产后遇到来料波动，字符位置整体偏移，整批返工。

第七步的试产最容易被跳过。 装完调完直接算验收，连跑 48 小时这一项没做。视觉对位的漂移是慢变量，跑两小时看不出来，跑两天才暴露。

帝耐激光的建议是试产阶段至少连跑一个完整班次，把 OCR 读码复检的记录拉出来看分布，不要只看平均值。整套时间线走完，带定制视觉的项目从询价到量产通常一个半月到两个月，其中打样和试产占掉三分之二，这两段省不掉，省了就要在量产时补回来。

晶圆刻字机常见问题

Q1：我们用的是标准 8 英寸硅片，需要定制视觉吗？ 大概率不用。标准片的找边、找缺口、坐标补偿，帝耐激光 DN-Wafer-Marker 的标配视觉就能覆盖，±0.1mm 的定位精度对边缘标记区刻印够用。只有提了高精度版本要求、要做到 ±30μm，才涉及视觉升级——那属于配置选择，不算定制开发。

Q2：定制视觉的费用怎么算，会不会很贵？ 按技术层级算：算法适配最轻，光源方案改造中等，整套视觉系统重做最重。帝耐激光的做法是先出方案再报价，方案里写明哪些是标准配置、哪些是定制项。算法这一层因为共用一套参数体系，成本通常比客户预想的低，真正花钱的是光源硬件改造。

Q3：定制完的视觉，将来换片型还能用吗？ 看改的是算法还是硬件。算法层建的模板库可以扩展，加一个新片型的模板工作量不大；光源硬件如果是为透明片专门配的，换回硅片反而要调回去。晶圆刻字机厂家视觉对位定制这块，帝耐激光建议按未来两三年的片型规划一次配齐，比分批改造划算。

Q4：打样阶段能看出视觉对位行不行吗？ 能，而且这是最该看的一段。寄真实料过来，连打 20 片看偏差分布而不是单点值；同一片重复定位 10 次，看有没有丢边。这两项数据拿不出来，后面的承诺都是纸上的。南京帝耐激光把打样放在报价之前，数据跑出来再谈方案。

把翘曲最厉害的那几片寄来，先跑对位再谈钱

晶圆刻字机厂家视觉对位定制这单活，成败压在打样和试产这两段。帝耐激光开放免费来料打样与工艺验证：把片径、基材、来料形态、码型要求和最差的几片翘曲片整理一份，连真实料一起寄过来，工艺试验跑出参数窗口，打样检测做读码率、刻印深度、显微复检三项，报告随样片寄回，按结果出视觉定制方案与机型推荐，全程约一两周，不收打样费。另有免费产线适配评估、安装调试、技术培训，7×24 小时响应、48 小时上门维保、设备终身维护。约打样打全国热线 400-030-5905，厂址在南京经济技术开发区恒通大道 69 号。
