汽车车灯与透明件激光焊接专题解决方案
首页汽车车灯与透明件激光焊接专题解决方案
车灯是塑料激光焊接最早、也最成熟的应用之一。原因不只是材料配对天然合适，更是行业规则决定的：车灯要通过配光法规认证、要通过整车厂的气密与耐候审核、要满足外观零缺陷。这三道门槛叠加，把"焊缝一致、无溢料、可验证"变成了强制要求。
一、车灯项目按什么流程推进
车灯焊接项目的典型路径与普通零件不同：
| 阶段 | 输出 | 关注点 |
|---|---|---|
| 材料确认 | 上下壳材料牌号与配色 | 透过率匹配 |
| 打样验证 | 焊缝截面、气密数据 | 工艺可行性 |
| 工装开发 | 焊接夹具、检漏工装 | 一致性 |
| 过程验证 | 首件、小批量 | 稳定性 |
| 量产 | 全检气密 + 抽检外观 | 良率 |
这条路径的重心在"打样验证 + 工装开发"，而不是设备本身。多数车灯项目的成败，取决于这两步做得够不够扎实。
二、材料配对的实际考量
| 组合 | 适配性 | 说明 |
|---|---|---|
| 透明 PC + 黑 PC | 好 | 最经典 |
| 透明 PC + 黑 PC/ABS | 好 | 成本略低 |
| 红色 PC + 黑 ABS | 较好 | 尾灯常用 |
| PMMA + 黑 PC | 一般 | 熔点差异需评估 |
| PC + PA | 较差 | 熔点差异大 |
PC 与 PA 的组合要谨慎：两者熔点差异明显，焊接时一种已流动、另一种尚未软化，界面结合不良。这类组合要用"低熔点侧做吸收层"的方式调整。
三、配光法规对焊接的隐含要求
配光法规管的是光型，但焊接会影响光型：
| 影响路径 | 后果 | 控制 |
|---|---|---|
| 配光镜位置偏移 | 光型偏移 | 定位精度 |
| 配光镜倾斜 | 明暗截止线不清 | 夹具平整度 |
| 焊缝遮挡 | 局部暗区 | 焊缝避让 |
| 灯腔变形 | 反射面位置变化 | 控制热输入 |
"明暗截止线"是前大灯的关键指标：它决定会不会晃到对向驾驶员。配光镜倾斜会让截止线模糊，这是焊接工艺不当可能引发的法规问题。
四、气密与起雾
| 问题 | 成因 | 对策 |
|---|---|---|
| 渗水 | 焊缝虚焊 | 全检 + 参数固化 |
| 起雾 | 装配湿度高 | 控湿装配 + 干燥剂 |
| 呼吸失效 | 透气膜堵 | 膜质量管控 |
车灯起雾是行业公认的难点：即使焊缝完全密封，装配环境中的水汽也会被封在灯腔里，低温时凝结。所以车灯厂通常会在控湿车间装配，并加装呼吸元件。
五、典型应用案例（示例）
| 案例 | 工件 | 材料 | 工艺 | 效果方向 |
|---|---|---|---|---|
| 案例 A | 前大灯配光镜 | 透明 PC + 黑 PC | 法兰透射焊 | 配光合规 |
| 案例 B | 尾灯灯壳 | 红色 PC + 黑 ABS | 分段焊 | 低变形 |
| 案例 C | 雾灯透镜 | PMMA + 黑 PC | 环形焊 | 密封 |
| 案例 D | 转向灯模组 | 透明 PC + 黑 PA | 透射焊 | 耐候 |
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
| 项目 | 参考区间（通用） | 说明 |
|---|---|---|
| 半导体激光波长 | 808/915/940 nm | 透明 PC 适配 |
| 适用壁厚 | 1.5–4.0 mm | 车灯件偏厚 |
| 焊接线速度 | 10–40 mm/s | 长缝分段 |
| 夹持压力 | 0.3–0.6 MPa | 均匀施压 |
| 气密检测 | 压差法 | 建议全检 |
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、审核时会被问什么
整车厂与认证机构通常会问三类问题：
-
焊接参数是否固化并受控？有无变更记录？
-
气密检测是否全检？不良如何处理？
-
焊缝质量如何判定？有无标准样件？
第三项最关键：焊缝质量的判定标准要可视化（标准样件 + 照片），否则不同检验员的判断会不一致。
八、焊接与替代密封方式的对比
车灯项目里，焊接常与热板、超声波、胶粘三条路线同台竞争，评审时这几条迟早会被拿出来比。
| 密封方式 | 外观 | 气密可靠性 | 节拍 | 主要限制 |
|---|---|---|---|---|
| 激光透射焊接 | 无痕 | 高 | 中 | 需上下层透光配对 |
| 热板焊接 | 有翻边 | 中 | 慢 | 大面积热变形 |
| 超声波焊接 | 有压痕 | 中 | 快 | 长焊缝能量不均 |
| 胶粘接 | 有胶线 | 中低 | 中 | 起雾与 VOC 风险 |
起雾是车灯最容易被投诉的问题，胶粘方案即使初始气密合格，残留溶剂在灯内升温后仍可能析出，在配光镜内侧形成雾膜。
选型时按这几条判断：
-

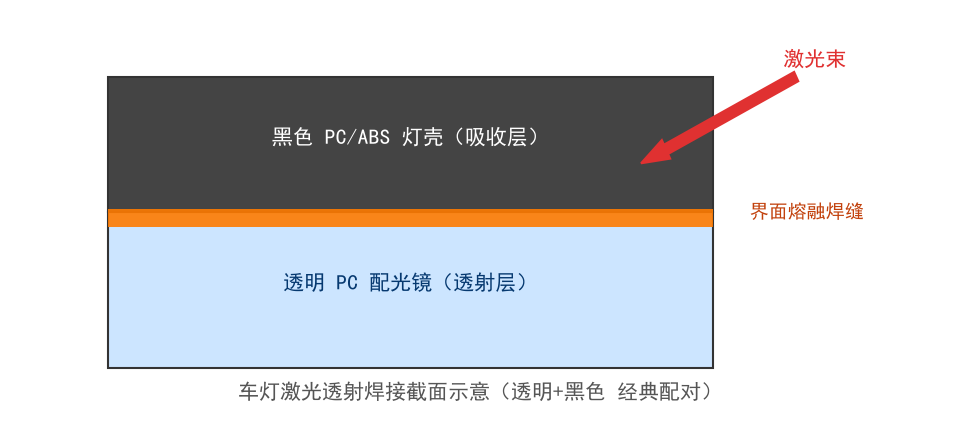

配光镜为透明 PC、灯壳为黑料时，激光透射焊接是适配度最高的组合。
-
日产量低、单灯尺寸小的项目，超声波的单件成本可能更低。
-
焊缝位于可见区域时，外观优先级高于节拍。
-
灯内有装饰圈、镀铝件时，要评估激光的反射与遮挡。
-
需要在线气密检测的，焊接节拍要预留检测余量。
-
灯具长度超过一定尺寸，优先龙门或机械手方案。
-
后续要做点灯老化的，焊缝附近的应力要控制在低位。
-
主机厂有过程能力要求的，熔深数据要能导出留档。
-
售后拆解分析要留样，每批保留焊接参数记录。
对比之后会发现，车灯选焊接不是因为它便宜，而是因为它把"外观、气密、可追溯"三件事同时解决了。
九、常见问题
问：车灯焊接后配光测试不合格，能调焊接参数解决吗？
先确认是位置问题还是焊缝遮挡。如果是配光镜倾斜或位移，调参数无用，要改夹具与定位。
问：焊缝处有轻微溢料，需要处理吗？
看位置。如果溢料在可见区，需要去除；如果在内侧，多数可接受。去除溢料要避免划伤配光镜。
问：车灯的气密标准一般怎么定？
由整车厂给出，通常按压差衰减率或泄漏率判定。建议在打样阶段就与客户确认判定方法。
十、小结
车灯焊接的难度在"法规 + 审核 + 外观"三重约束。帝耐激光可提供从材料验证、工装开发到气密检测集成的支持。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，汽车车灯与透明件激光焊接专题解决方案类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
焊缝强度是所有考核的落点。汽车车灯与透明件激光焊接专题解决方案工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
多点布局的售后服务降低停产风险。汽车车灯与透明件激光焊接专题解决方案设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。汽车车灯与透明件激光焊接专题解决方案项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
透明件焊接的外观评价容易被忽略。汽车车灯与透明件激光焊接专题解决方案焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
气密性验收要写清测试条件。汽车车灯与透明件激光焊接专题解决方案件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
透明件焊接的外观评价容易被忽略。汽车车灯与透明件激光焊接专题解决方案焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
常见问题
Q1：汽车车灯与透明件激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。
Q2：有哪些对应机型？ 透明塑料件选 DNW60T/100T/200T 透射焊接系列，圆柱类工件选 DNWF100S/200S 环焊系列；915/976nm 波长电光转换率约 47%，焊缝强度可达母材的 95% 以上。
Q3：打样与来料怎么安排？ 来料打样一次 5-10 套，3-5 个工作日出工艺报告；气密件按 0.3-0.5bar 保压 30 秒验收。确认工艺窗口后 30-45 天交付整机。
