流量计与变送器壳体激光焊接专题解决方案
首页流量计与变送器壳体激光焊接专题解决方案

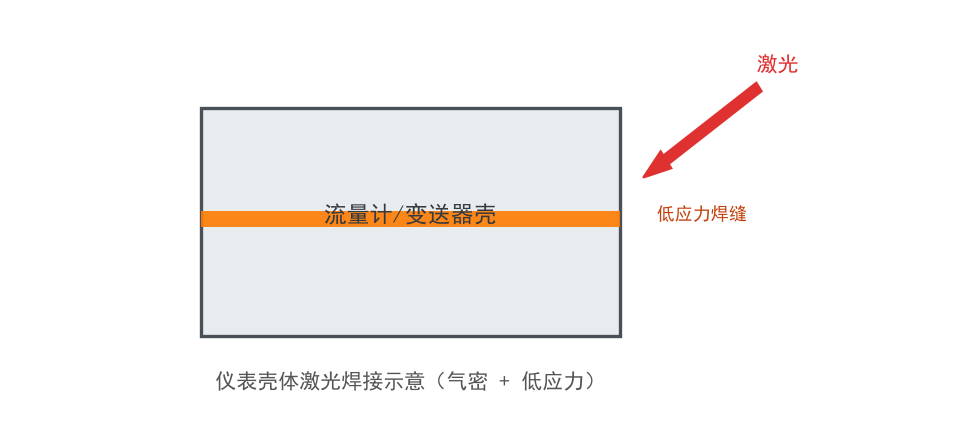

水处理现场的流量计面临的是一个"外湿内也湿"的环境：外部可能被水淋、被化学药剂溅，内部如果密封不好，凝露会在电路板上积成水膜。这类仪表的壳体焊接，重点不在强度，而在长期密封稳定性。帝耐激光面向电磁流量计、涡轮流量计、液位计与变送器壳体，提供透射焊接方案。
一、现场失效模式决定设计重点
| 失效模式 | 现场表现 | 焊接侧对策 |
|---|---|---|
| 焊缝渗水 | 内部电路腐蚀、显示乱码 | 全周密封、无虚焊 |
| 凝露积液 | 低温时显示异常、复位 | 气密达标 + 内部干燥 |
| 化学腐蚀 | 焊缝边缘发白、开裂 | 材料耐化学 + 焊缝致密 |
| 温度循环开裂 | 焊缝微裂、缓慢渗漏 | 减少热影响、避免应力集中 |
这四类里，"温度循环开裂"最隐蔽：新机气密合格，装到户外半年后开始渗漏，原因是焊缝内部存在残余应力，在温差循环下逐渐扩展。
二、焊缝几何与密封可靠性
| 焊缝形式 | 密封可靠性 | 适用壳体 | 说明 |
|---|---|---|---|
| 平面环缝 | 高 | 圆形表壳 | 最常见的结构 |
| 阶梯止口缝 | 很高 | 需较高防护等级 | 增加渗漏路径长度 |
| 平面直缝 | 中 | 方形壳体 | 转角处易虚焊 |
| 带胶槽复合缝 | 高 | 大尺寸壳体 | 激光 + 密封胶复合 |
阶梯止口缝是提升密封可靠性的有效手段：把上下壳做成台阶配合，激光沿台阶顶面焊接，渗漏路径从一条直线变成一个折线，可靠性明显提升。代价是模具精度要求更高。
三、方形壳体的转角问题
方形表壳的四个转角是密封薄弱点。原因有三个：
-
转角处路径方向突变，扫描速度不均匀，能量密度波动。
-
转角半径小，夹具压力难以均匀贴合。
-
塑料在转角处收缩不均，容易形成微隙。
处理方式：转角处降速并适当降低能量，避免过熔；夹具在转角位置增加局部支撑；必要时把转角做成圆弧过渡，减小应力集中。
四、与水接触件的材料选择
流量计壳体常接触水与化学药剂，材料选择要考虑耐化学性：
| 材料 | 耐水性 | 耐化学性 | 焊接适配 |
|---|---|---|---|
| PP | 好 | 好 | 需专用吸收层 |
| PPS | 很好 | 很好 | 焊接窗口窄 |
| PC | 一般 | 一般 | 焊接成熟 |
| PA | 一般 | 一般 | 吸湿影响参数 |
PP 是水处理件的常用材料，但它的激光吸收特性偏弱，通常需要在下层添加吸收剂或使用专用吸收层。这是 PP 件焊接时需要特别确认的一点。
五、典型应用案例（示例）
| 案例 | 工件 | 材料 | 工艺 | 效果方向 |
|---|---|---|---|---|
| 案例 A | 电磁流量计表壳 | PC + 黑 PC | 环形透射焊 | 长期气密 |
| 案例 B | 涡轮流量计腔体 | PPS + 黑 PPS | 轮廓焊 | 耐化学腐蚀 |
| 案例 C | 液位计壳体 | PP + 吸收层 PP | 透射焊 | 转角无虚焊 |
| 案例 D | 变送器后盖 | PC/ABS | 透射焊 | 密封且可维护 |
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
| 项目 | 参考区间（通用） | 说明 |
|---|---|---|
| 半导体激光波长 | 808/915/940 nm | PP 需吸收层配合 |
| 适用壁厚 | 1.0–3.0 mm | 表壳常见 1.5–2.5 |
| 环形焊接速度 | 10–50 mm/s | 转角处降速 |
| 夹持压力 | 0.2–0.6 MPa | 均匀环压 |
| 渗漏测试 | 按防护等级 | 建议全检或高比例抽检 |
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、常见问题
问：流量计装到户外半年后开始渗水，新机检测是合格的，为什么？
多半是焊缝残余应力在温差循环下扩展成微裂。改善方向是降低热影响、避免过熔、采用阶梯止口增加渗漏路径。
问：PP 壳体焊接总是焊不透，是不是设备功率不足？
PP 对近红外吸收率低。需要在下层加吸收剂，或改用吸收层结构。单纯提高功率会让上层表面先烧焦。
问：方形壳体四个角总是渗漏，怎么改？
转角降速并降低能量，同时在夹具上给转角加局部支撑。若结构允许，把转角改为圆弧过渡效果更好。
八、落地建议
-
优先采用阶梯止口缝，提升密封裕度。
-
方形壳转角处单独设参数，不均速通过。
-
PP 件必须确认吸收层方案。
-
按温度循环 + 气密双重验证，不只做新机气密。
-
与水接触件做耐化学浸泡抽检。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，流量计与变送器壳体激光焊接专题解决方案机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
透明件焊接的外观评价容易被忽略。流量计与变送器壳体激光焊接专题解决方案焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
多点布局的售后服务降低停产风险。流量计与变送器壳体激光焊接专题解决方案设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。流量计与变送器壳体激光焊接专题解决方案项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
流量计与变送器壳体激光焊接专题解决方案与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
产线节拍要把辅助时间算进去。流量计与变送器壳体激光焊接专题解决方案焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
气密性验收要写清测试条件。流量计与变送器壳体激光焊接专题解决方案件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
焊缝强度是所有考核的落点。流量计与变送器壳体激光焊接专题解决方案工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
焊缝强度是所有考核的落点。流量计与变送器壳体激光焊接专题解决方案工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
常见问题
Q1：流量计与变送器壳体激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。
Q2：有哪些对应机型？ 透明塑料件选 DNW60T/100T/200T 透射焊接系列，圆柱类工件选 DNWF100S/200S 环焊系列；915/976nm 波长电光转换率约 47%，焊缝强度可达母材的 95% 以上。
Q3：打样与来料怎么安排？ 来料打样一次 5-10 套，3-5 个工作日出工艺报告；气密件按 0.3-0.5bar 保压 30 秒验收。确认工艺窗口后 30-45 天交付整机。
