精密塑料结构件激光焊接专题解决方案
首页精密塑料结构件激光焊接专题解决方案

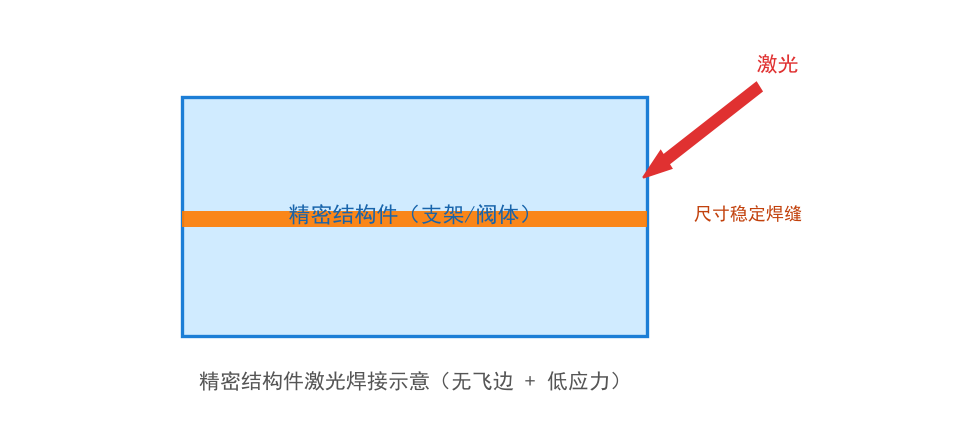

仪表内部的精密结构件，往往承担着"定位"与"传动"功能：齿轮箱壳决定轴间距，微型阀体决定流量，支架决定传感器位置。这些件的共同点是——焊接变形会直接影响功能。所以这类焊接的核心指标不是强度，而是"焊完尺寸还在不在"。
一、变形从哪里来
| 来源 | 机理 | 影响 |
|---|---|---|
| 热收缩 | 熔融区冷却时体积收缩 | 焊缝附近凹陷 |
| 约束应力 | 夹具限制收缩 | 焊后回弹变形 |
| 材料各向异性 | 玻纤取向 | 不同方向收缩不同 |
| 壁厚不均 | 厚处蓄热多 | 局部过熔 |
玻纤增强料的各向异性最容易被忽略：沿流动方向与垂直方向的收缩率可能差一倍，焊后出现"一个方向凹、一个方向凸"的翘曲。
二、结构设计上的三个预防
| 设计手段 | 作用 | 代价 |
|---|---|---|
| 焊缝远离定位面 | 减少变形影响 | 结构空间 |
| 增加加强筋 | 提高刚性抗变形 | 重量、模具 |
| 壁厚均匀化 | 减少热不均 | 模具调整 |
| 焊缝设在内侧 | 变形不影响外观与配合 | 需要设计余量 |
第一条最有效：把焊缝从轴承位、定位销孔旁边移开，即使有轻微变形也不影响功能。
三、齿轮箱壳的焊接要点
齿轮箱壳是典型的精密结构件，焊接要满足三个条件：
-
轴间距不变。上下壳的轴承孔必须同心，否则齿轮啮合异常。
-
内部无异物。塑料碎屑落入齿面会造成磨损与噪音。
-
密封性。部分齿轮箱需要加润滑油，焊缝要防渗。
这三条决定了：必须用透射焊接（无碎屑）、必须有刚性夹具（保同心）、必须做全周密封（防渗油）。
四、微型阀体的焊接要点
| 关注点 | 风险 |
|---|---|
| 对策 | 流道变形 |
| 焊接热让流道收缩 | 焊缝远离流道 |
| 阀座面损伤 | 热量传导 |
| 局部散热 | 密封面精度 |
| 变形影响贴合 | 焊后复测 |
微型阀体的流道通常只有 1–3mm，焊接热稍大就会让流道变形，改变流量特性。这类件建议"焊缝外移 + 低热输入"双管齐下。
五、典型应用案例（示例）
| 案例 | 工件 | 材料 | 工艺 | 效果方向 |
|---|---|---|---|---|
| 案例 A | 齿轮箱壳 | POM + 黑 POM | 全周透射焊 | 轴间距稳定 |
| 案例 B | 微型阀体 | PPS | 轮廓焊 | 流道不变形 |
| 案例 C | 传感器支架 | PC/ABS | 透射焊 | 位置精度保持 |
| 案例 D | 仪表内壳 | ABS | 分段焊 | 低应力 |
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
| 项目 | 参考区间（通用） | 说明 |
|---|---|---|
| 半导体激光波长 | 808/915/940 nm | 按材料选 |
| 适用壁厚 | 0.6–3.0 mm | 精密件偏薄 |
| 焊接线速度 | 10–45 mm/s | 小件低速 |
| 夹持压力 | 0.2–0.5 MPa | 刚性夹具 |
| 焊后尺寸精度 | ±0.05 mm 量级 | 需首件确认 |
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。

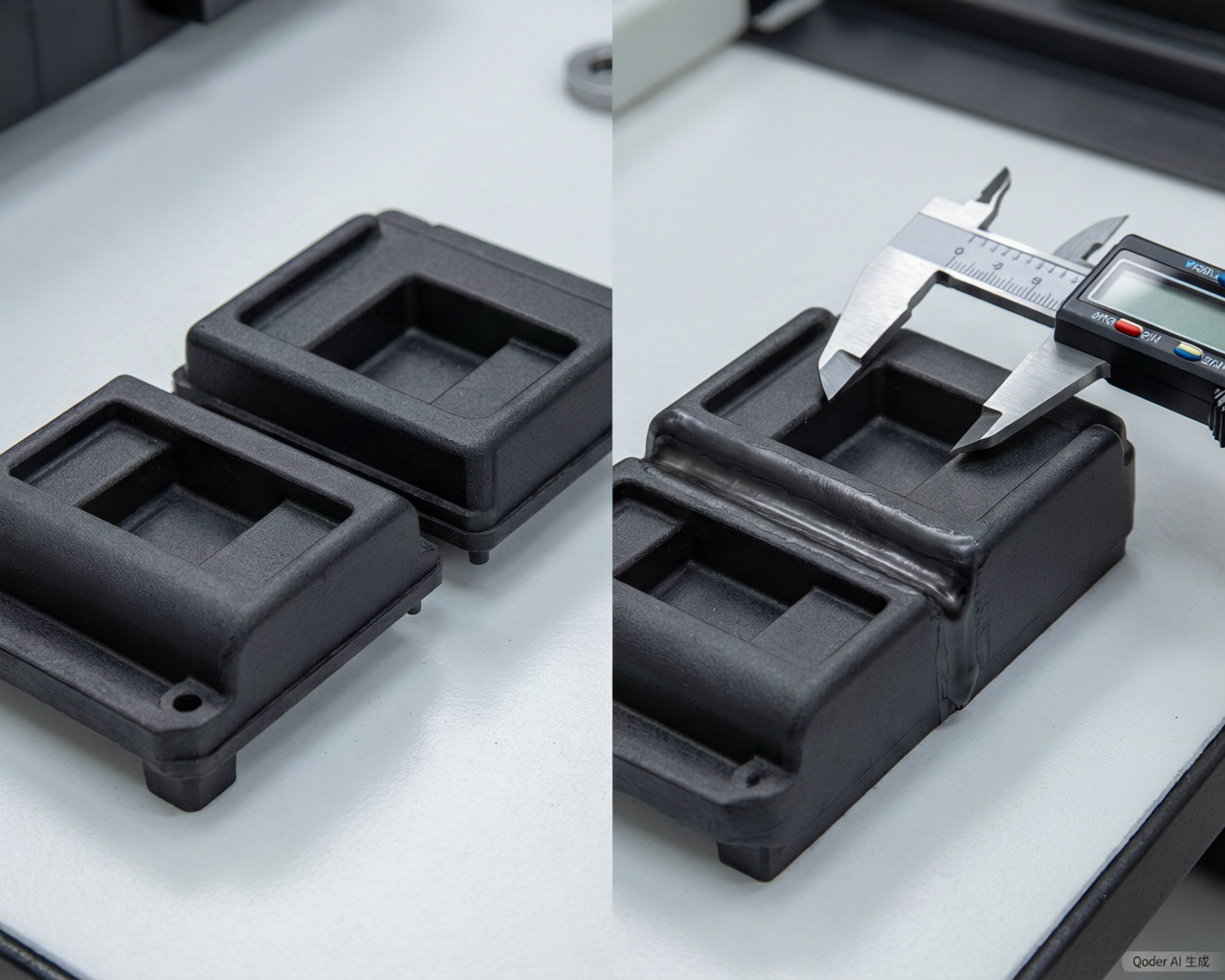

七、验证方法
| 验证 | 方法 | 关注点 |
|---|---|---|
| 尺寸 | 三坐标/影像仪 | 关键尺寸是否超差 |
| 同心度 | 专用检具 | 轴承孔是否同心 |
| 功能 | 装配后运转测试 | 齿轮啮合、阀流量 |
| 密封 | 气密/保压 | 是否渗漏 |
"功能测试"是最有说服力的验证：尺寸合格但功能异常，说明还有个没测到的尺寸在起作用。
八、常见问题
问：齿轮箱壳焊完转动有异响，是什么原因？
可能是轴间距变化或内部有碎屑。先拆检内部，再测同心度，两者可区分。
问：POM 齿轮箱壳焊接后变形明显，怎么控制？
POM 结晶度高，收缩大。建议降低热输入、延长冷却、夹具保持压紧至完全冷却。
问：微型阀体焊接后流量偏小，是流道变形吗？
有可能。测焊接前后的流量曲线，若明显偏移，说明流道截面变化。焊缝应远离流道。
九、小结
精密结构件的焊接，本质是"控制变形"。帝耐激光可提供从结构建议、夹具设计到尺寸验证的方案支持。
公差累积会直接吃掉工艺窗口
精密塑料结构件焊接失效，很多时候不是激光参数不对，而是来料的尺寸公差已经累积到了焊接面贴合不良的程度。上下壳之间存在间隙时，能量无法在界面有效积累，出来的结果就是虚焊或者强度忽高忽低。因此要把注塑模具的一致性纳入工艺控制的范畴。
精密塑料结构件激光焊接专题解决方案与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，精密塑料结构件激光焊接专题解决方案类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
产线节拍要把辅助时间算进去。精密塑料结构件激光焊接专题解决方案焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
气密性验收要写清测试条件。精密塑料结构件激光焊接专题解决方案件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，精密塑料结构件激光焊接专题解决方案机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
多点布局的售后服务降低停产风险。精密塑料结构件激光焊接专题解决方案设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。精密塑料结构件激光焊接专题解决方案项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
气密性验收要写清测试条件。精密塑料结构件激光焊接专题解决方案件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
焊缝强度是所有考核的落点。精密塑料结构件激光焊接专题解决方案工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
常见问题
Q1：「公差累积会直接吃掉工艺窗口」这块，实际要注意什么？ 精密塑料结构件焊接失效，很多时候不是激光参数不对，而是来料的尺寸公差已经累积到了焊接面贴合不良的程度。上下壳之间存在间隙时，能量无法在界面有效积累，出来的结果就是虚焊或者强度忽高忽低。因此要把注塑模具的一致性纳入工艺控制的范畴。
Q2：有哪些对应机型？ 透明塑料件选 DNW60T/100T/200T 透射焊接系列，圆柱类工件选 DNWF100S/200S 环焊系列；915/976nm 波长电光转换率约 47%，焊缝强度可达母材的 95% 以上。
Q3：打样与来料怎么安排？ 来料打样一次 5-10 套，3-5 个工作日出工艺报告；气密件按 0.3-0.5bar 保压 30 秒验收。确认工艺窗口后 30-45 天交付整机。
