精密非金属组件激光焊接专题解决方案
首页精密非金属组件激光焊接专题解决方案
军工航空的非金属组件，与民品的最大区别在于"不可维修性"。民品坏了可以换，装备上的组件一旦失效，可能影响整个系统。所以这类组件的焊接，验证的重点不是"出厂合格"，而是"全寿命可靠"。帝耐激光面向精密非金属结构件与功能件，提供低应力焊接方案。
一、全寿命可靠意味着什么
| 要求 | 民品 | 军工件 |
|---|---|---|
| 验证范围 | 出厂检验 | 环境适应性 + 长贮 |
| 失效容忍 | 可更换 | 尽量零失效 |
| 记录要求 | 批次记录 | 单件履历 |
| 工艺变更 | 通知客户 | 需重新鉴定 |
"单件履历"是军工件特有的：每个件的材料来源、加工参数、检验结论都要能追溯。
二、材料体系与焊接适配
| 材料 | 常见用途 | 焊接适配 |
|---|---|---|
| 注意 | PEEK | 耐高温结构件 |
| 较好 | 熔点高，需高功率密度 | PEI |
| 绝缘结构件 | 较好 | 脆性，防急冷 |
| PPS | 耐化学件 | 一般 |
| 结晶度高 | 环氧复合材料 | 结构件 |
| 需专门打样 | 层间风险 | PMMA/PC |
| 透明件 | 好 | 应力开裂 |
PEEK 是军工非金属件的主力材料之一，熔点约 343℃，焊接需要较高功率密度。它的优点是焊接后强度保持好，缺点是参数窗口窄。

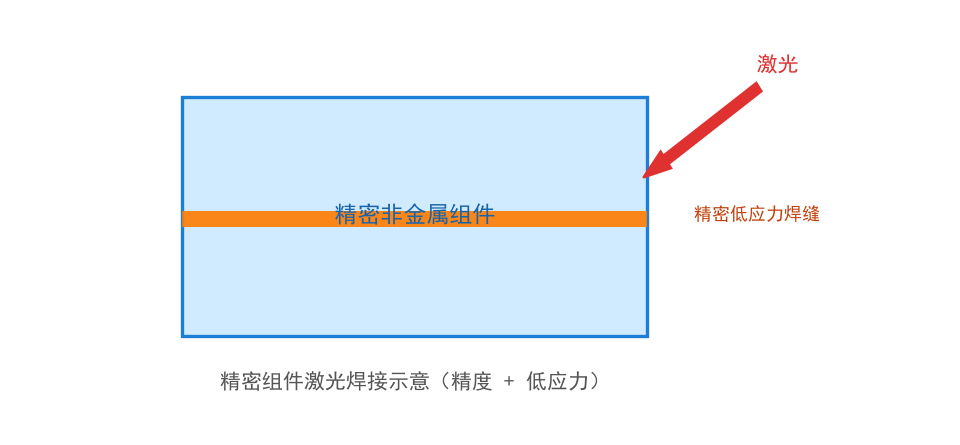

三、低应力的三重控制
| 控制层 | 手段 | 效果 |
|---|---|---|
| 热输入 | 短脉冲、低占空比 | 减少热影响区 |
| 结构 | 焊缝避开承力区 | 减少应力集中 |
| 工艺 | 对称焊、分段焊 | 应力分布均匀 |
三者中，结构层面的控制最彻底：把焊缝放在非承力位置，即使有残余应力也不影响承载。
四、环境适应性验证
| 验证项 | 条件 | 关注 |
|---|---|---|
| 高低温 | 按装备工况 | 焊缝不开裂 |
| 湿热 | 高温高湿 | 界面不脱粘 |
| 盐雾 | 中性盐雾 | 无腐蚀 |
| 振动 | 按装机环境 | 无裂纹扩展 |
| 长贮 | 长期存放 | 性能不衰减 |
"长贮"是军工特有的验证：组件可能要存放数年才装机。塑料在长期存放中会发生蠕变与老化，焊缝的长期稳定性要单独评估。
五、典型应用案例（示例）
| 案例 | 工件 | 材料 | 工艺 | 效果方向 |
|---|---|---|---|---|
| 案例 A | 耐高温结构件 | PEEK | 低能量透射焊 | 强度保持 |
| 案例 B | 绝缘支撑件 | PEI | 分段焊 | 无微裂 |
| 案例 C | 密封腔体 | PPS | 轮廓焊 | 气密耐久 |
| 案例 D | 透明观察件 | PMMA | 透射焊 | 无应力开裂 |
以上为行业代表性示例，非实名客户案例。
六、典型工艺参数参考
| 项目 | 参考区间（通用） | 说明 |
|---|---|---|
| 半导体激光波长 | 808/915/940 nm | PEEK 需高功率密度 |
| 适用壁厚 | 0.8–3.0 mm | 视结构 |
| 焊接线速度 | 10–40 mm/s | 精密件低速 |
| 夹持压力 | 0.3–0.6 MPa | 刚性夹具 |
| 热影响区 | 尽量小 | 需截面观察确认 |
以上为通用工艺参考区间，非设备固定规格，实际以帝耐来样打样结果为准。
七、方案评审要看什么
-
材料牌号与批次是否固定：换料意味着重新验证。
-
热影响区是否可接受：需截面观察，不只看外观。
-
夹具是否刚性足够：军工件尺寸链严，夹具变形会直接传递到产品。
-
验证项是否覆盖实际工况：温度、湿度、振动、长贮缺一不可。
-
记录是否可追溯单件：这是军工件与民品最大的差别。
评审时如果发现"材料未定"或"验证项缺失"，应暂停打样，先补齐信息。
八、工艺文件的完整性
军工件交付时通常需要配套工艺文件，内容至少包括：
-
材料牌号与批次
-
焊接参数（功率、速度、压力）
-
夹具编号与状态
-
检验记录（外观、尺寸、气密）
-
操作者与日期
这些记录的作用，是在出现问题时能快速定位是"材料问题、参数问题还是操作问题"。
九、常见问题
问：PEEK 焊接后强度只有母材的一半，正常吗？
偏低。PEEK 焊接需要足够的界面温度与压力，参数不足会导致界面未充分熔合。建议提高功率密度并延长保压时间。
问：PEI 件焊接后出现细裂纹，怎么避免？
PEI 脆性较大，急冷急热容易开裂。建议降低热输入、延长冷却、避免焊后立即取下。
问：军工件能不能用民品的参数经验？
参考可以，但不能直接套用。军工件对余量与可靠性的要求更高，参数需要单独验证并留档。
十、小结
军工非金属组件的焊接，核心是"全寿命可靠 + 可追溯"。帝耐激光可提供从材料打样、参数固化到验证方案的支持。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。精密非金属组件激光焊接专题解决方案项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
气密性验收要写清测试条件。精密非金属组件激光焊接专题解决方案件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
焊缝强度是所有考核的落点。精密非金属组件激光焊接专题解决方案工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
产线节拍要把辅助时间算进去。精密非金属组件激光焊接专题解决方案焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，精密非金属组件激光焊接专题解决方案类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
精密非金属组件激光焊接专题解决方案与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
精密非金属组件激光焊接专题解决方案与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，精密非金属组件激光焊接专题解决方案机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
焊缝强度是所有考核的落点。精密非金属组件激光焊接专题解决方案工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
常见问题
Q1：精密非金属组件激光焊接专题解决方案这类件，打样和验收怎么安排？ 把真实工件寄到南京打样实验室，上下壳各 10–30 件、注明材料牌号与是否加玻纤。跑完参数窗口做拉伸、爆破、气密三道检测，焊样和报告一并寄回。验收口径写进合同：焊缝强度≥母材强度 95%、热影响区≤0.1mm、批次良品率≥99.5%。
Q2：有哪些对应机型？ 透明塑料件选 DNW60T/100T/200T 透射焊接系列，圆柱类工件选 DNWF100S/200S 环焊系列；915/976nm 波长电光转换率约 47%，焊缝强度可达母材的 95% 以上。
Q3：打样与来料怎么安排？ 来料打样一次 5-10 套，3-5 个工作日出工艺报告；气密件按 0.3-0.5bar 保压 30 秒验收。确认工艺窗口后 30-45 天交付整机。
