3C 塑料激光焊接机怎么选？先按五类件对号，再看三条线
首页结论先说：3C 厂买塑料激光焊接机，最容易犯的错是拿手机件的标准去选耳机件，或者拿连接器的要求去套外壳。
同样是塑料激光焊接，薄壁件拼的是不变形，气密件拼的是不漏，外观件拼的是看不出来。三个方向，设备配置差很远。
3C 电子塑料激光焊接机哪家好？先把你手上的件归到五类里，再看薄壁、气密、外观这三条线，最后拿样件去打样。顺序反了，报价单看十份也选不对。
图1｜电子行业激光焊接切割解决方案总览，3C 塑料件焊接是其中一类（来源：dn-laser.com）
一、五类件，五种要求
3C 行业常见的塑料激光焊接件，大致分五类。你可以对照自己的产品，看落在哪一类。
| 件类 | 典型产品 | 材料 | 关键要求 |
|---|---|---|---|
| 薄壁结构件 | 屏蔽罩支架、天线支架、中框塑料件 | LCP、PA9T、PBT | 不变形、不烫穿 |
| 连接器 | Type-C、BTB、FPC 连接器 | LCP、PA9T、PBT | 针脚不伤、无溢料 |
| 光学模组件 | 摄像头外壳、VCM 马达壳 | LCP、PC、PPS | 无振动、无颗粒 |
| 声学件 | TWS 耳机壳、音箱壳 | ABS、PC、PC+ABS | 无痕、防水、不串音 |
| 密封壳体 | 电子烟仓、充电器壳、传感器壳 | PC、PCTG、PBT | 气密、耐油、无析出 |
五类件里，薄壁结构件和连接器的难度在精度，光学模组件的难度在洁净，声学件和密封壳体的难度在气密和外观。
先说清楚一件事：3C 行业的塑料激光焊接，焊的是塑料件本身。手机金属屏蔽罩、金属中板这些，属于金属激光焊的范畴，不在本文讨论里。
二、第一条线：薄壁件，拼的是不变形
薄壁件的壁厚常在 0.1 到 0.5 毫米之间，热输入稍大就翘、就缩、就烫穿。
这类件的选型重点看三样：
光斑能不能调小。光斑 0.2 毫米和 1 毫米，打在薄壁上完全是两回事。小光斑能量集中，热影响区小，但容错低，对夹具和定位要求高。
能量能不能控稳。薄壁件的焊接窗口窄，功率波动 5% 就可能从焊透变成烫穿。要看设备有没有能量监控或熔深监控，不能只靠固定功率。
压紧能不能均匀。薄壁件刚性差，压不紧就贴合不良，压太紧就变形。夹具要用随形支撑，不能用几个点硬压。
薄壁件常用准同步机型多工位走位，一次装夹焊多点，减少重复定位带来的偏差。
三、第二条线：气密件，拼的是不漏
密封壳体、连接器、电子烟仓，最后都要过气密检测。
气密不良的漏点，八成不在焊缝中间，而在四个地方：焊缝起收弧处、拐角处、嵌件根部、分型面附近。
选型时问三件事：
熔深能不能监控。气密件的焊缝要有足够熔深，但又不能焊穿内壁。熔深监控能实时看熔深曲线，比焊完再检漏更早发现问题。
平台能不能走异形轨迹。方形壳体有四个拐角，拐角处速度要降，不然能量堆积会烧焦。轨迹机型在拐角自动降速，比人工调参数稳。
夹具能不能给背压。薄壁壳体焊接时内腔要支撑，不然熔融层下塌，内壁起包，气密和外观都受影响。
气密件的验收，别只看焊完当天的检漏结果。放 24 小时再检一次，有些微漏要过夜才显出来。
四、第三条线：外观件，拼的是看不出来
TWS 耳机壳、透明外壳、高光面壳体，焊缝要看不见。
这类件的难点不在焊上，在焊完还像没焊过。
材料要先看。同种材料、同种颜色，最容易做到无痕。两种不同材料，或者一深一浅，焊缝容易出色差。
浇口位置要问。焊缝如果经过浇口，注塑时的流痕和应力会在焊接后放大，抛都抛不掉。
表面处理要提前说。要做喷涂、UV、IMD 的件，焊接顺序得排好，先焊后喷还是先喷后焊，结果不一样。
透明件还有一条路：不加吸光剂的透明互焊。两层全透明，界面直接吸收能量，材料牌号不变，外观最干净。这条路对材料和结构有要求，打样时让厂家拿你的件试。
五、按件对机型，别按价格对
把上面的三条线落到机型上，大概是这个对应关系：
| 件类 | 推荐机型 | 理由 |
|---|---|---|
| 薄壁多点件 | 准同步 | 多工位一次装夹，热输入可控 |
| 大面积外壳 | 同步 | 整圈同时加热，变形小、节拍快 |
| 气密壳体 | 熔深 | 熔深可监控，拐角可降速 |
| 异形件 | 轨迹 | 三维轨迹走位，适应曲面 |
| 圆柱件 | 圆柱机或绕轴机 | 回转体一次装夹焊整圈 |
| 透明件 | 透明材料机 | 不加吸光剂，外观干净 |
这只是大致对应。同一个件也可能两种机型都能做，最后要看打样结果和节拍账。

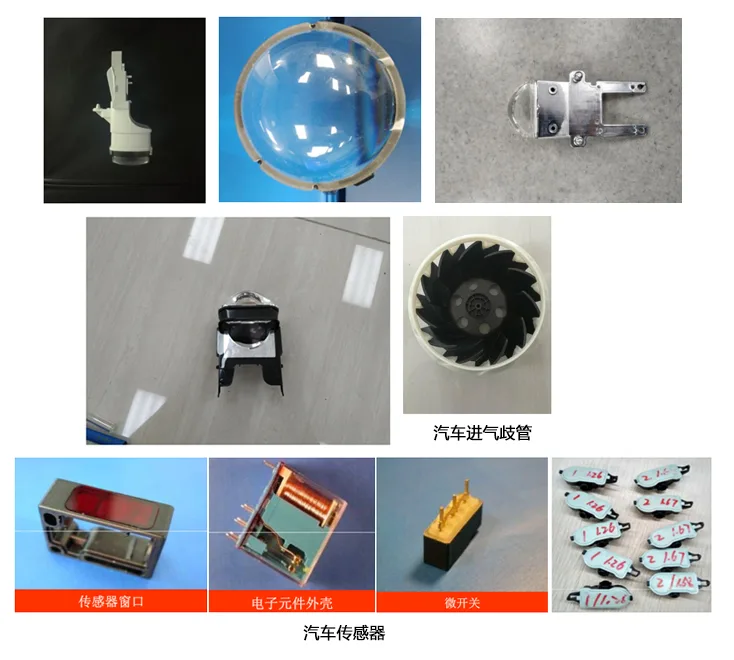

图2｜电子元件外壳、微动开关等小型塑料件打样样件，3C 件普遍尺寸小、壁厚薄（来源：dn-laser.com）
六、打样前准备五样东西
3C 项目节奏快，打样阶段准备得越全，出结果越快。
第一样，件号和版本。3C 改款频繁，同一套外壳可能有三个版本，别拿错。
第二样，材料和牌号。LCP 和 PA9T 的焊接窗口差很多，只写"塑料"没法给参数。
第三样，2D 图和关键尺寸。焊缝位置、筋宽、熔深要求，图上标清楚。
第四样，密封要求。要不要过气密，几号标准，检测压力多少。
第五样，外观标准。焊缝允不允许发白，色差范围多少，有样板最好。
这五样齐了，帝耐一般 3 到 5 个工作日出参数卡和焊后样件。缺一样，来回补资料就要多花一周。
七、帝耐在 3C 的配置
南京帝耐激光的机型覆盖面比较全，3C 用得上的主要是这几类：
准同步机型 DNWF100S、200S，适合屏蔽罩支架、连接器这类多点多工位件。
同步机型 DNWTB500、1000，适合大面积外壳、双工位产线。
熔深机型 DNWF100S、200S、300S，适合气密壳体和需要监控熔深的件。
轨迹机型 DNWF100G、200G、300G，适合异形件和三维曲面。
透明材料机型 DNW60T、100T、200T，适合透明外壳和透明互焊。
设备指标上，热影响区可以做到 0.1 毫米以内，焊后强度按母材的 95% 以上设计，良率按 99.5% 以上做验收，最快 3 秒一件。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，其中 12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
价格按配置分四档，3C 常用机型多在 10 万到 80 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。
图3｜帝耐激光资质证书，ISO9001 与 CE 认证（来源：dn-laser.com）
八、一句实在话
3C 行业选设备，最贵的不是机器，是选错之后耽误的一个项目周期。
一款产品的生命周期可能只有 12 到 18 个月，设备选错，等你调好参数，产品已经准备退市了。
所以别在报价单上纠结太久，把样件寄出去，让两三家同时打，焊完做气密、做外观、做拉力，数据摆在一起，选择就不难了。
常见问题（FAQ）
Q1：3C 塑料激光焊接机哪家好，一定要选本地厂家吗？ A1：不一定，但要看响应速度。3C 项目改款快，设备出问题等一周，产线就停一周。帝耐在安徽、重庆、苏州、宁波、东莞有办事处，承诺 48 小时上门，长三角和珠三角的 3C 厂基本在覆盖范围内。距离远的，先问清备件库在哪。 Q2：一台机能不能同时做屏蔽罩支架和连接器？ A2：理论上可以，实际上不划算。薄壁件要小光斑低能量，连接器要防溢料，两者夹具和参数逻辑差很远。订单量大的话，建议按件类分机；订单杂、量不大的话，用一台通用机型加多套快换夹具，换型时间控制在 30 分钟内也能接受。 Q3：帝耐的设备和进口机比，差在哪？ A3：单看焊接能力，主流 3C 件差距不大。差别主要在三个地方：一是超精密件的长期稳定性，进口机做了几十年，细节积累多；二是软件生态，进口机的参数管理和追溯系统更成熟；三是服务价格，进口机上门一次的费用够国产机做几次保养。怎么选，看你的件精度要求和预算。 Q4：3C 件这么小，激光焊接的良率能做到多少？ A4：看件。结构简单、壁厚均匀的件，良率 99.5% 以上不难；超薄件、多嵌件、气密要求高的件，能做到 98% 到 99% 就算不错。帝耐在打样阶段会给焊后检测数据，良率是按你的件实测的，不是拿别人的案例套。签合同前，把良率写进验收条款，比听承诺有用。
