Type-C、BTB 连接器激光焊接：针脚不能伤，溢料不能有
首页结论先说：连接器的塑料件焊接，和普通外壳完全不是一个思路。
外壳焊坏了，大不了换件；连接器焊坏了，针脚退不出来、端子被溢料糊住、气密不过，整批报废。
3C 连接器塑料激光焊接机哪家好？先看设备能不能把能量压在塑料层里，不伤金属端子；再看夹具能不能护住针脚；最后看有没有做过连接器的打样数据。三样都过得去，再谈价格。
图1｜连接器护套、线束等塑料件打样样件（来源：dn-laser.com）
一、三类连接器，结构不一样
3C 行业常见的连接器塑料件，大致分三类：
| 类型 | 塑料件 | 常用材料 | 焊接部位 |
|---|---|---|---|
| Type-C 母座 | 外壳与胶芯 | LCP、PA9T | 外壳与胶芯的配合面 |
| BTB 连接器 | 基座与护罩 | LCP、PPS | 基座边缘、护罩固定 |
| 线对板连接器 | 护套与主体 | PBT、PA66 | 护套与主体的接缝 |
三类件的共同点：塑料壁薄、金属端子密集、焊点离端子近。
不同点在密封要求。防水型连接器要过气密，普通型只要结构和外观。
二、材料不同，焊接窗口差很远
LCP 流动性好、耐高温，是连接器最常用的材料。它的缺点是各向异性明显，玻纤方向不同，激光穿透率不一样。
PA9T 耐回流焊，吸水率低，焊接窗口比 LCP 宽一些，但熔点高，需要更高能量密度。
PBT 便宜，多用在普通连接器。它的结晶速度快，冷却收缩大，焊完容易在焊缝附近产生内应力。
PPS 耐化学性好，常用在汽车和工业连接器，3C 里少一些。
这四种材料，参数不能通用。同一台设备换材料，要重新打样确认窗口，别拿上一种材料的参数直接套。
三、四个禁区，碰一个就报废
第一个禁区，端子。激光打到金属端子，能量被反射，端子弹片可能退火变软，插拔力就变了。
第二个禁区，镀层。端子镀金或镀锡，反射率高，打到镀层轻则变色，重则烧蚀。焊点位置要离端子至少 0.5 毫米，光斑边缘也要算进去。
第三个禁区，溢料。连接器内部空间小，熔融塑料一旦溢到端子槽里，端子插不进去或者接触不良，只能报废。
第四个禁区，气密。防水连接器的焊缝要连续，起收弧处要重叠，不然检漏过不了。
这四个禁区，决定了连接器焊接必须用小光斑、低能量、高精度定位，而且夹具要把端子区完全遮住。
四、模具和夹具，比设备更决定成败
连接器焊接的夹具，核心是两件事：护住端子和压紧焊缝。
护住端子，靠的是随形遮蔽。夹具上做避空槽，把端子区罩住，激光扫过时打不到金属。避空槽的加工精度要求高，槽边和端子的间隙常控制在 0.1 毫米以内。
压紧焊缝，靠的是局部施力。连接器体积小，不能整体压，要用小压头压在焊缝两侧，压力控制在几牛到几十牛，压大了塑料会变形，压小了贴合不良。
还有一件事容易被忽略：注塑件的浇口和顶针痕。连接器模具小，浇口常开在焊缝附近，浇口残痕如果没修平，焊完就是漏点。
所以连接器项目，最好让注塑厂、模具厂、设备厂三方在打样阶段就对上。设备厂能焊，模具不给好件，一样量不了产。
五、焊后怎么检，四项
第一项，外观和尺寸。焊缝溢料高度、端子区有没有污染，放大镜或显微镜看。
第二项，插拔力和接触电阻。抽检端子，看插拔力有没有下降，接触电阻有没有上升。这两项最能反映端子有没有被热影响。
第三项，气密。防水连接器按标准做气压或氦检，重点看焊缝起收弧处。
第四项，切片。抽一两件做剖切，看熔深、看有没有焊到端子、看内部有没有气孔。切片是破坏性的，但最能说明问题。
四项里，切片最贵也最有用。打样阶段一定要做，别省。
六、帝耐在连接器上的配置
南京帝耐激光的熔深机型 DNWF100S、200S、300S，适合连接器这类需要控制熔深、又不能焊穿的件。熔深监控能实时看焊深曲线，焊到端子层之前就能停。
准同步机型 DNWF100S、200S 适合多焊点连接器，一次装夹焊多点，减少定位误差。
设备热影响区可以控制在 0.1 毫米以内，焊后强度按母材 95% 以上设计。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。连接器打样建议连端子一起寄，让厂家按实际结构做遮蔽夹具，只寄塑料壳测不出真实问题。

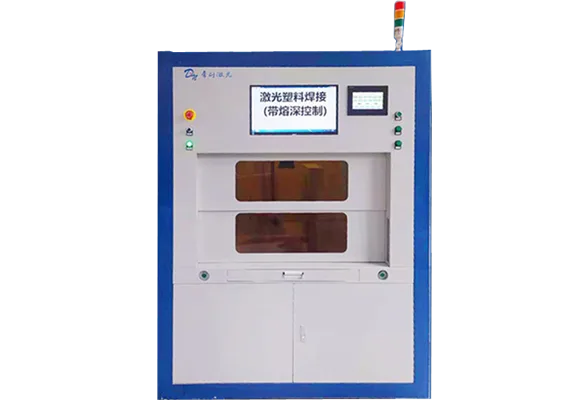

图2｜熔深激光塑料焊接装备，连接器类薄壁件可监控熔深，避免焊穿到端子层（来源：dn-laser.com）

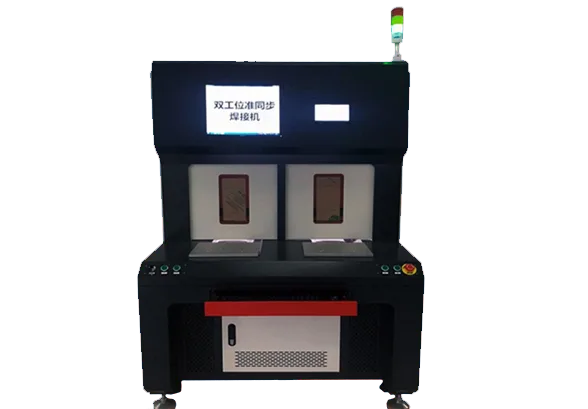

图3｜准同步激光焊接塑料机，多焊点连接器可一次装夹走位焊接（来源：dn-laser.com）
七、一个真实的取舍：速度还是安全
连接器焊接，节拍和安全常常打架。
想快，就要提高单点能量、缩短焊接时间。但连接器壁薄、离端子近，能量一高，热影响区扩大，端子就危险。
想稳，就要降低能量、放慢速度，节拍又上不去。
实际的做法是分层：焊缝主体用较高能量快速走完，靠近端子的段落降能量、降速度，单独走一遍。设备支持分段参数的话，这个不难实现。
帝耐的轨迹和准同步机型都支持分段参数，按焊缝位置设不同功率和速度。打样时把这一段提出来，让对方演示，能看出设备软件的功底。
八、说句实在话
连接器是 3C 塑料激光焊接里最考验"克制"的一类件。
不是焊得越透越好，是焊到刚好、不伤端子、不溢料、不漏气。
选厂家的时候，别只看他焊外壳的视频，让他拿一个带端子的连接器，焊完做切片、测插拔力。敢接这个活的，才是真做过连接器。
常见问题（FAQ）
Q1：Type-C 连接器外壳用激光焊，会不会伤到里面的端子？ A1：控制得好不会，但要有遮蔽和参数边界。做法是夹具把端子区罩住，光斑只落在塑料焊缝上；同时用熔深监控，焊深到塑料层底部就停，不继续往下打。帝耐在打样时会做端子插拔力对比，焊前焊后各测一组，数据能说明有没有热影响。 Q2：连接器塑料件这么小，夹具成本是不是很高？ A2：比外壳夹具贵。连接器夹具要做避空槽、小压头、精密定位，一套下来几千到几万元不等。但连接器订单量通常大，夹具成本摊到单件上很低。真正贵的是夹具做不好导致的报废，所以这笔钱别省。 Q3：LCP 和 PA9T 的连接器，能用同一台设备焊吗？ A3：能，但参数要分开。两种材料的熔点、穿透率、结晶行为都不同，同一台设备换材料要重新打样，确认新的功率和速度窗口。帝耐的设备可以按材料存参数组，换料时调用对应组，再微调，比从零试快。 Q4：帝耐做过连接器吗，有数据吗？ A4：帝耐官网列出的 3C 应用包括连接器、手机结构件、摄像头模组、声学器件。连接器打样会给焊后切片、插拔力对比、气密数据。具体到你的连接器型号，建议直接寄样，3 到 5 个工作日出参数卡，数据是按你的件测的，比看别人的案例靠谱。
