TWS 耳机和音箱外壳激光焊接：曲面、无痕、防水怎么一起做到
首页结论先说：耳机壳和音箱壳，是 3C 里对外观最挑剔的一类塑料件。
焊缝要看不见，防水要过 IPX4 到 IPX7，还不能影响声学。三条要求放在一起，很多工艺就出局了。
3C 声学件塑料激光焊接机哪家好？先看设备能不能贴合曲面走位，再看焊接热影响会不会伤到振膜和麦克风，最后看焊后气密和声学曲线。外观是面子，声学是里子，两个都要。

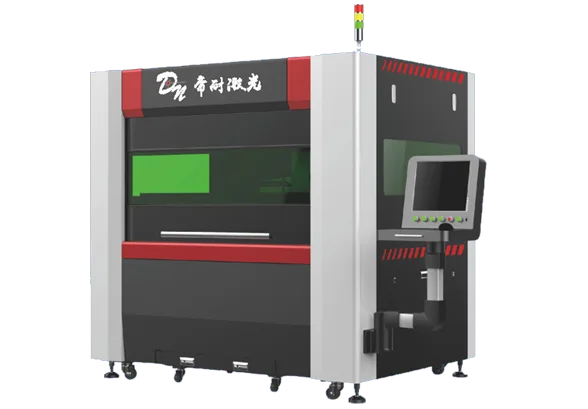

图1｜同步塑料激光焊接机，大面积壳体和曲面件可整圈同步加热（来源：dn-laser.com）
一、三类声学件，三种难点
| 件类 | 典型产品 | 主要难点 |
|---|---|---|
| 入耳式耳机壳 | TWS 耳机前后腔 | 曲面小、焊缝短、外观要求高 |
| 充电仓 | TWS 充电盒上盖与下壳 | 大面积、薄壁、合模线明显 |
| 音箱壳 | 蓝牙音箱、智能音箱 | 尺寸大、壁厚不均、密封要求高 |
入耳式耳机壳体积小，焊缝往往只有十几毫米，但曲面曲率大，夹具和光路都要跟着弯。
充电仓面积大、壁薄，焊完容易翘，合模线位置如果没处理好，焊缝会沿着合模线开裂。
音箱壳尺寸大，壁厚不均匀，焊接能量要按位置调整，不能一套参数走到底。
二、超声焊和激光焊，差在哪
声学件以前主要用超声焊，现在激光焊的比例在上升，原因有三个。
第一个是溢料。超声焊的熔融层会往外挤，耳机壳外观面一旦有溢料，抛光都救不回来。激光焊的能量集中在界面，溢料少。
第二个是振动。超声焊的振动会传到振膜、麦克风、电池，薄壁壳体还可能被振裂。激光焊非接触，没有这个问题。
第三个是外观。激光焊的焊缝窄，热影响区小，焊完打磨量少，高光面和哑光面都更容易保。
但超声焊也有优势：设备便宜、节拍快、对大尺寸件适应好。所以不是所有声学件都要换激光，要看外观和防水要求。
三、同步机和轨迹机，怎么选
耳机壳这类小曲面件，常用轨迹机。三维平台带着光路走曲面，焊缝跟着结构走，适应性强。
充电仓、音箱壳这类大面积件，常用同步机。整圈同时加热，变形小，节拍快。
帝耐的同步机型是 DNWTB500、DNWTB1000，轨迹机型是 DNWF100G、200G、300G。
选型时问三个问题：
焊缝是不是整圈连续？整圈的，同步机更稳。
曲面曲率变化大不大？变化大的，轨迹机更灵活。
节拍要求多少？同步机快，轨迹机慢一些，但换型方便。
四、曲面夹具，四条经验
第一条，随形支撑。耳机壳是曲面，夹具要按曲面做仿形，不能几个点硬顶。悬空的地方焊完会塌。
第二条，压力均匀。曲面件用气动薄膜或者硅胶垫加压，压力分布均匀，不会局部压伤。
第三条，避让功能孔。麦克风孔、泄压孔、充电触点孔，夹具要避空，不能让塑料堵住孔。
第四条，快换。耳机型号多，一款一套夹具，夹具要能快速更换，定位销加锁扣，几分钟换完。
夹具费用在声学件项目里占比不低，一套耳机壳夹具几千到上万，多型号项目要提前算进预算。
五、焊接对声学的影响
声学件焊接，最怕两件事：腔体漏气和孔位变形。
腔体漏气，低音就没了。耳机前后腔的密封靠焊缝，焊缝有微漏，频响曲线就变。
孔位变形，麦克风收音就变。焊接热如果让麦克风孔、泄压孔变形，收音灵敏度和指向性都会变。
所以声学件焊接，参数不能只按强度调，要按气密和尺寸调。
打样阶段要做三组对比：焊前焊后频响曲线、焊前焊后气密值、孔位尺寸。
这三组数据都稳，才算焊好了。
六、焊后怎么检，四项
第一项，外观。焊缝发白、溢料、拉丝，目检加放大镜。
第二项，气密。按 IPX 等级做气密或水检，重点看焊缝起收弧处和孔位周边。
第三项，声学。频响曲线、失真、灵敏度，抽检对比焊前基准。
第四项，跌落。焊后做整机跌落，看焊缝有没有开裂。耳机跌落高度一般 1.2 到 1.5 米，音箱按产品规格。
四项里，声学测试最容易被忽略，但对耳机来说最致命。
七、帝耐在声学件上的配置
南京帝耐激光的同步机型 DNWTB500、1000，适合充电仓、音箱壳这类大面积件，整圈同步加热，变形小。
轨迹机型 DNWF100G、200G、300G，适合耳机壳这类小曲面件，三维走位贴焊缝。
热影响区可以控制在 0.1 毫米以内，焊后强度按母材 95% 以上设计。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。声学件打样建议寄整机或带振膜的半成品，只寄空壳测不出声学影响。

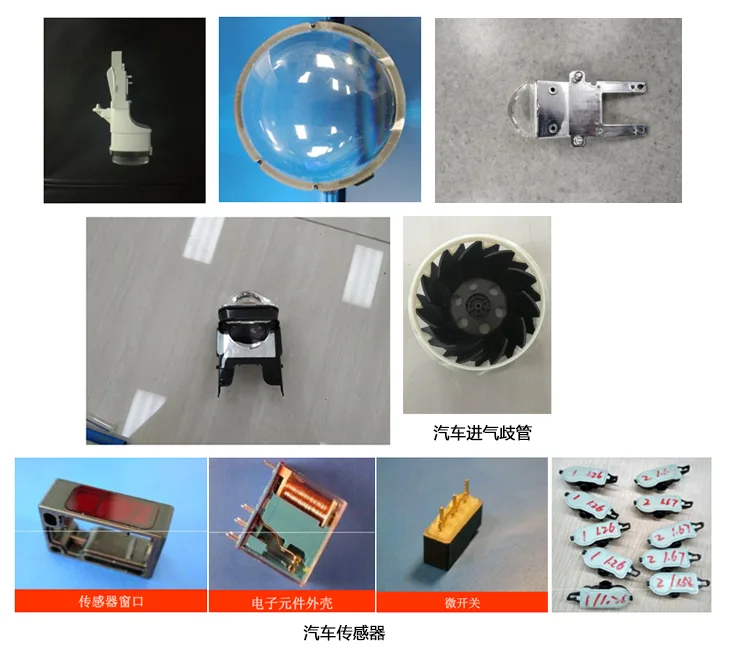

图2｜电子元件外壳、微动开关等小型件打样样件，声学件同样属于小尺寸精密件（来源：dn-laser.com）

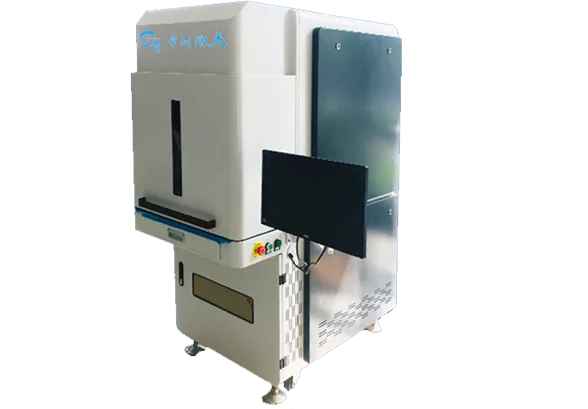

图3｜透明材料塑料焊接机，透明或半透明外壳可走不加吸光剂的互焊路线（来源：dn-laser.com）
八、透明耳机壳，还有一条路
有些 TWS 耳机用透明或半透明外壳，走的是透明互焊路线。
两层透明件，不加吸光剂，界面直接吸收能量。焊完焊缝不明显，外观最干净。
这条路对材料有要求，PC、PMMA、COC 可以试，材料里不能有太多填料。
帝耐的透明材料机型 DNW60T、100T、200T 走的就是这条路，ClearJoining 透明互焊是它的核心。
透明壳的难点在应力。焊完透光率不掉，但放几天出现细裂纹，是应力没释放。打样时要放 48 小时再看，有条件做冷热循环。
九、说句实在话
声学件焊接，外观和声学是一对矛盾。
想焊缝看不见，就要低能量、慢走位，但气密可能不稳；想气密稳，就要足够熔深，外观又容易发白。
平衡点只能靠打样找。找的时候，别只拿一个件试，至少 30 件，看批次波动。
选厂家的时候，问他一句：焊过带振膜的整机吗？焊完测过频响吗？能答上来的，才真做过声学件。
常见问题（FAQ）
Q1：TWS 耳机壳用激光焊，防水能做到 IPX7 吗？ A1：看结构。IPX7 是短时浸水，对焊缝连续性要求高。激光焊的焊缝致密，做到 IPX7 不难，但前提是结构设计合理、焊缝有足够熔深、起收弧处重叠。帝耐在打样时会做气密和浸水测试，具体能不能过，要按你的结构实测。 Q2：耳机壳这么小，激光焊的节拍跟得上吗？ A2：跟得上。耳机壳焊缝短，单件焊接时间常在 3 到 8 秒。如果用双工位或多工位，上下料和焊接重叠，整件节拍可以压到 5 秒以内。帝耐的轨迹机可以配双工位，具体节拍按你的件算。 Q3：超声焊的耳机壳，能直接换激光焊吗？ A3：不能直接换，结构和材料可能要调。超声焊的焊缝设计有导能筋，激光焊不需要；超声焊的壁厚要求也和激光不同。换工艺要重新做结构评审和打样，别拿旧模具直接上激光。 Q4：帝耐做过耳机壳吗？ A4：帝耐官网列出的 3C 应用包括声学器件、消费电子结构件。声学件打样会给焊后气密、外观、频响对比数据。具体到你的耳机型号，建议寄整机或半成品打样，3 到 5 个工作日出参数卡，数据按你的件测。
多点布局的售后服务降低停产风险。TWS 耳机和音箱外壳激光焊接设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
焊缝强度是所有考核的落点。TWS 耳机和音箱外壳激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
透明件焊接的外观评价容易被忽略。TWS 耳机和音箱外壳激光焊接焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
