储能电池 Pack 激光焊接：集装箱里的大件，和车用不是一套打法
首页结论先说：储能这两年上得快，很多做电池包的厂开始接储能订单。
接过才知道，储能 Pack 和车用电池包看着像，要求差得远。
车用看节拍、看轻量化；储能看尺寸、看寿命、看消防。同一台设备，做车用件稳，做储能件不一定行。
储能电池 Pack 塑料激光焊接机哪家好？先看设备幅面够不够大，再看能不能控住长焊缝的变形，最后看焊后气密和绝缘数据。三条都过，再谈产线。
图1｜同步塑料激光焊接机，大幅面储能 Pack 壳体可整圈同步加热（来源：dn-laser.com）
一、储能系统的四层结构
储能系统从下往上，一般分四层：
| 层级 | 组成 | 塑料件 |
|---|---|---|
| 电芯 | 方形或圆柱电芯 | 电芯壳体多为金属 |
| 模组 | 电芯成组 | 绝缘支架、端板、隔板 |
| 电池簇 | 多个模组串联 | 簇架、绝缘件、盖板 |
| 集装箱 | 电池簇加温控、消防 | 面板、风道、密封件 |
塑料激光焊接主要集中在模组和簇这两层，还有 Pack 壳体的密封。
集装箱层面，塑料件更多是密封、绝缘、风道，焊接量不大，但要求耐候。
二、和车用比，三个不同
第一个，尺寸。车用电池包上盖一般一米多，储能 Pack 可以做到两米以上。设备幅面不够，就得拼接或者分段焊，焊缝质量难保证。
第二个，寿命。车用电池包设计寿命 8 到 10 年，储能系统常要求 15 年以上。焊缝要经得起更长时间的热循环和振动。
第三个，维护。车用电池包装车后基本不拆，储能 Pack 在集装箱里可能要维护、更换。塑料件的结构设计要考虑可拆性，焊接部位不能全部焊死。
这三个不同，决定了储能件的设备选型和工艺参数都要重新确认。
三、大尺寸焊接的三个难点
第一个，变形。两米长的上盖，焊接热输入不均，焊完中间拱起、两头翘。装配时压不紧，气密就过不了。
第二个，节拍。大件焊接时间长，单件节拍可能几分钟。产线要配多工位，或者用同步焊缩短时间。
第三个，吊装。大件要用吊具上下料，夹具要能配合吊装，不能焊完取不下来。
这三个难点，设备厂和夹具厂要一起解决。
四、消防与安全，不能省
储能舱有消防要求，塑料件的设计和焊接要配合。
第一，泄压。储能 Pack 要有泄压阀或泄压通道，焊接时不能把泄压口堵住或者焊变形。
第二，阻燃。塑料件材料多为 V0 级，焊接热影响区要控制，不能让阻燃剂分解。
第三，防爆。集装箱内的电气件要有防爆设计，塑料件的密封和接地要可靠。
这三条，不是焊接设备能单独解决的，但焊接工艺要配合。
五、焊接与装配顺序
储能 Pack 的典型顺序是：模组组装、模组入簇、簇架固定、Pack 壳体密封、集装箱装配。
塑料激光焊接一般放在两个位置：
位置一，模组阶段。绝缘支架、端板焊接，这时候件小，好操作。
位置二，Pack 壳体阶段。上盖与下箱体密封焊接，这时候件大，要吊装。
放哪个位置，要看焊缝和结构。模组阶段的焊缝多、件小，适合准同步；Pack 阶段的焊缝长、件大，适合同步或大幅面轨迹。
六、检测四项
第一项，气密。Pack 壳体按 IP67 做气密，重点看长焊缝的中间段和拐角。
第二项，绝缘。模组支架、簇架做绝缘电阻和耐压测试。
第三项，热循环。储能件要做高低温循环，焊后抽检做几十个循环，看焊缝有没有开裂。
第四项，振动。运输和运行都有振动，焊后抽检做振动测试。
四项里，热循环最容易被忽略，但对储能件最致命。
七、帝耐在储能件上的配置
南京帝耐激光的同步机型 DNWTB500、1000，适合储能 Pack 壳体这类大幅面件，整圈同步加热，变形小。
轨迹机型 DNWF100G、200G、300G，适合异形壳体和带拐角的结构，幅面可以按件定制。
准同步机型 DNWF100S、200S，适合模组绝缘支架这类多焊点件。
热影响区可以控制在 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
价格按配置分四档，储能常用的大幅面机型多在 80 万到 200 万之间，进口同类设备一般是 3 到 4 倍。交付周期 30 到 45 天。
免费打样，3 到 5 个工作日出参数卡。储能件打样建议寄完整模组或 Pack 段，只寄小样测不出大尺寸变形。
图2｜电池新能源行业激光焊接切割解决方案总览，储能 Pack 属于电池包壳体一类（来源：dn-laser.com）

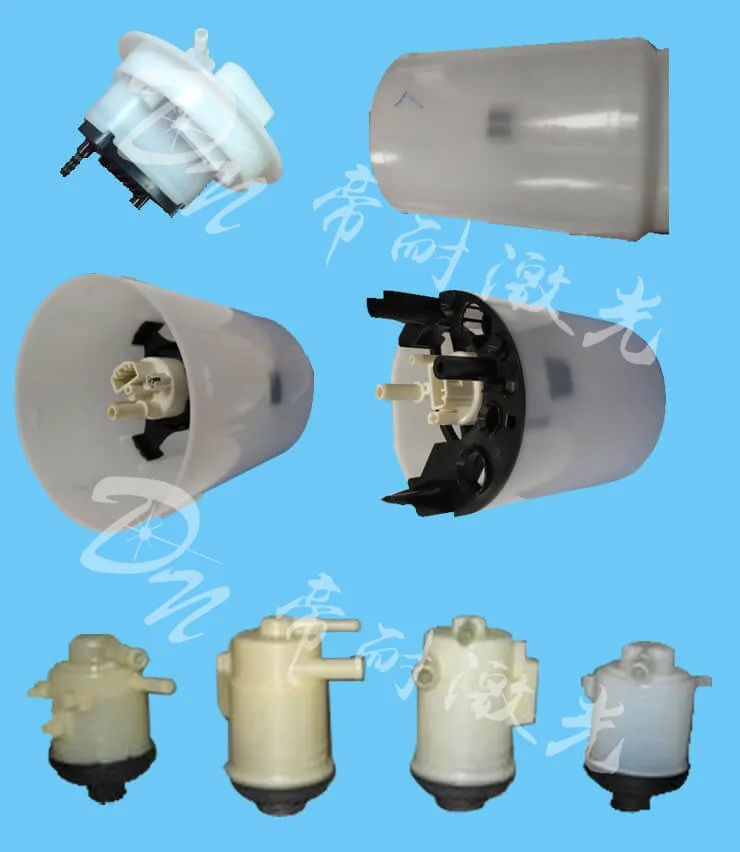

图3｜圆柱形塑料壳体打样样件，储能模组中的圆柱结构件可参考此类工艺（来源：dn-laser.com）
八、一个真实的教训：按车用参数做储能，热循环开裂
有厂拿车用电池包的参数直接做储能 Pack，焊完气密全过，装到集装箱里做热循环，一批焊缝开裂。
原因有两个：一是储能件尺寸大，热应力本来就高；二是车用参数追求节拍，能量偏大，热影响区宽，热循环后应力释放导致开裂。
解决办法：储能件的参数要重新打样，能量适当降低，焊后做热循环验证。别拿车用参数直接套。
九、说句实在话
储能件不是“大一号的车用件”，是另一类产品。
尺寸、寿命、维护、消防，四个维度都不一样。设备选型要按储能的要求来，不能照着车用的清单买。
选厂家的时候，问他一句：焊过两米以上的件吗？做过热循环验证吗？能答上来的，才真做过储能。
常见问题（FAQ）
Q1：储能 Pack 和车用电池包，能用同一台设备焊吗？ A1：尺寸接近的可以，尺寸差太多的不行。储能 Pack 常在两米以上，车用上盖一米多，设备幅面要按大的选。另外储能件的参数要单独打样，不能直接套车用参数。帝耐可以根据两种件的尺寸，建议幅面和配置。 Q2：储能件的热循环测试，一般做多少个循环？ A2：按你的产品标准来，常见的是 -40 到 85 度，几十到上百个循环。具体数量和判定标准，要看客户的规格书。帝耐在打样阶段可以配合做小批量的热循环验证，确认焊缝的耐候性。 Q3：大尺寸件焊接，变形怎么控？ A3：三条：同步焊接、随形夹具、焊后缓冷。同步焊让整圈同时加热，热应力均匀；随形夹具把件压平再焊；焊后不马上松夹具，让件在夹紧状态下冷却。三条做到，变形能控制住。具体数值要按件实测。 Q4：帝耐做过储能 Pack 吗？ A4：帝耐官网列出的新能源应用包括电池包壳体、模组、BMS、连接器，同步机和大幅面轨迹机适合储能 Pack 这类大件。打样会给焊后气密、变形、热循环数据。具体到你的 Pack 结构，建议寄完整段打样，3 到 5 个工作日出参数卡。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，储能电池 Pack 激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，储能电池 Pack 激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
产线节拍要把辅助时间算进去。储能电池 Pack 激光焊接焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
多点布局的售后服务降低停产风险。储能电池 Pack 激光焊接设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
