新能源高压连接器激光焊接：1500V、屏蔽、IP6K9K，比 3C 连接器多三道关
首页结论先说：高压连接器，是新能源车上最不能出错的一类塑料件。
它要过 800V 甚至 1500V 的耐压，要屏蔽，要防水到 IP6K9K，还要保证爬电距离。四件事压在一起，焊接窗口非常窄。
新能源高压连接器塑料激光焊接机哪家好？先看设备能不能避让端子和屏蔽壳，再看熔深能不能控住，最后看焊后气密、耐压、绝缘数据。三样都过，才敢上高压件。
图1｜连接器护套、线束等塑料件打样样件，高压连接器同样属于薄壁嵌件件（来源：dn-laser.com）
一、电压平台不同，要求差一截
新能源高压连接器分三个电压平台：
| 平台 | 典型电压 | 主要要求 |
|---|---|---|
| 400V | 350 到 450V | IP67、CTI 600 |
| 800V | 600 到 850V | IP6K9K、CTI 600 以上、屏蔽 |
| 1500V 储能 | 1000 到 1500V | 更高爬电距离、耐压、阻燃 |
电压越高，爬电距离和电气间隙要求越大，塑料件的壁厚和筋宽也跟着变。
所以高压连接器的焊接，不能拿 400V 的参数做 800V，更不能做 1500V。
二、材料怎么选
高压连接器常用四种材料：
PBT 便宜、耐化学性好、CTI 高，是 400V 平台的主力。
PA9T 耐回流焊、吸水率低，适合 800V 平台。
PPS 耐化学性最好，尺寸稳定，适合高要求场合。
PA66 韧性好，但吸水率高，高压件用得少。
材料选定后，参数要按牌号确认。同是 PBT，不同厂家的 CTI 和流动性不一样，焊接窗口也不同。
三、屏蔽与接地，容易被忽略
800V 以上的高压连接器，一般带金属屏蔽壳。
屏蔽壳的作用是防止电磁干扰，它和塑料本体、线缆屏蔽层要可靠连接。
焊接时要注意三件事：
第一，屏蔽壳不能被打伤。激光打到金属屏蔽壳，轻则变色，重则烧蚀，屏蔽效果下降。
第二，屏蔽壳不能松动。焊接热会让塑料软化，冷却后收缩，屏蔽壳可能松动。装配后要测屏蔽电阻。
第三，接地路径不能被塑料溢料堵住。溢料进到接地触点，接地电阻就变了。
这三条，是高压连接器和普通连接器最大的区别。
四、气密，IP6K9K 不是闹着玩的
IP6K9K 是高压连接器常见的防护等级，要求防尘 6 级，还要能承受高温高压水冲洗。
这对焊缝的要求比 IP67 更高：
焊缝必须连续，不能有微孔。
起收弧要重叠，重叠长度 3 到 5 毫米。
焊缝要能承受冷热冲击，不能因为热胀冷缩开裂。
所以高压连接器的焊接，建议配熔深监控，熔深不够的件直接剔除。
五、CTI 与爬电，溢料是大敌
CTI 是相对漏电起痕指数，反映材料表面在污染和潮湿条件下的耐漏电能力。
焊接溢料如果堆在爬电通道上，CTI 再高的材料也白搭。
控制办法，从夹具和程序两头下手：
夹具上，在焊缝外侧开容料槽，让多余熔体有地方走，别往端子腔和爬电筋上堆。
程序上，把整圈焊缝分成若干段，端子附近和拐角段单独降能量，起收弧多走一段重叠。
后处理上，高压件不建议人工修毛刺，刀痕反而会影响 CTI，超差直接判废。
这三条做到，爬电距离和 CTI 才有保障。
六、检测五项
第一项，气密。按 IP67 或 IP6K9K 做气压、水检或高温高压喷淋。
第二项，耐压。按电压平台做耐压测试，看绝缘够不够。
第三项，绝缘电阻。测端子与外壳、端子与端子之间的绝缘电阻。
第四项，插拔力。焊后抽检插拔力，看端子有没有被热影响。
第五项，温升。大电流连接器要做温升测试，看接触电阻有没有变化。
五项里，气密和耐压最关键。
七、帝耐在高压连接器上的配置
南京帝耐激光的熔深机型 DNWF100S、200S、300S，适合高压连接器这类需要控制熔深、避让端子的件。
准同步机型 DNWF100S、200S，适合多焊点连接器。
设备热影响区可以控制在 0.1 毫米以内，焊后强度按母材 95% 以上设计。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。高压连接器打样建议连端子、屏蔽壳一起寄，只寄塑料本体测不出屏蔽和热传导影响。

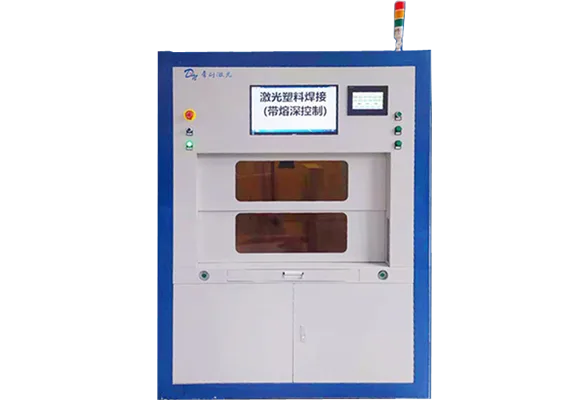

图2｜熔深激光塑料焊接装备，高压连接器可监控焊深，避免焊穿和伤及端子（来源：dn-laser.com）

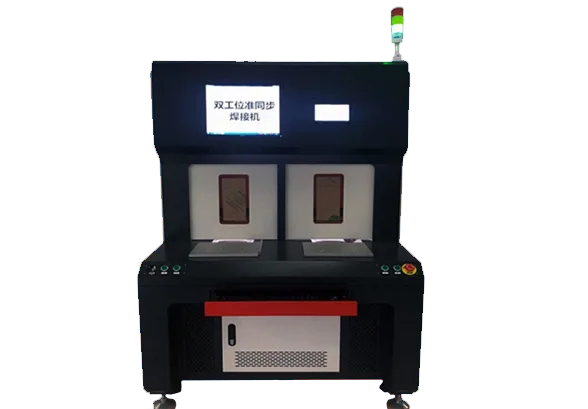

图3｜准同步激光焊接塑料机，多焊点高压连接器可一次装夹走位焊接（来源：dn-laser.com）
八、和 3C 连接器比，难在哪
3C 连接器也要求不伤端子、不溢料，但高压连接器多了三道关：
第一道，屏蔽。3C 连接器大多没有屏蔽壳，高压连接器有。
第二道，电压。3C 连接器工作电压几伏到几十伏，高压连接器几百到上千伏，爬电距离要求差一个量级。
第三道，环境。3C 连接器在室内，高压连接器在车上，要耐振动、耐高低温、耐盐雾。
这三道关，决定了高压连接器的设备和工艺都要更保守。
九、说句实在话
高压连接器是新能源塑料件里最不能省检测的一类。
焊完不测耐压、不测屏蔽、不测气密，等于没焊。
选厂家的时候，问他一句：焊过带屏蔽壳的高压连接器吗？焊后耐压和屏蔽电阻数据有吗？能答上来的，才真做过高压件。
常见问题（FAQ）
Q1：高压连接器塑料件，激光焊和超声焊哪个好？ A1：看结构和电压平台。800V 以上、带屏蔽壳的，激光焊更有优势，因为非接触、热影响小、不伤屏蔽壳。400V 以下、结构简单的，超声焊成本更低。帝耐建议拿实际件打样，对比气密、耐压、屏蔽三组数据。 Q2：焊接会不会影响连接器的 CTI？ A2：会，如果溢料堆在爬电通道上。CTI 是材料本身的指标，但焊接溢料、碳化会破坏表面状态。控制办法是夹具做溢料槽、分段参数、焊后去毛刺。帝耐在打样时会测焊后爬电距离，确认符合你的耐压要求。 Q3：IP6K9K 的气密，激光焊能做到吗？ A3：能，但要求焊缝连续、起收弧重叠、熔深足够。IP6K9K 还要做高温高压喷淋，焊缝要经得起冷热冲击。帝耐在打样时会做气密和喷淋测试，具体能不能过，要按你的结构实测。 Q4：帝耐做过高压连接器吗？ A4：帝耐官网列出的新能源应用包括高压连接器，熔深机和准同步机适合这类薄壁嵌件件。打样会给焊后气密、耐压、绝缘数据。具体到你的连接器型号，建议连端子和屏蔽壳一起寄样，3 到 5 个工作日出参数卡。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，新能源高压连接器激光焊接机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
气密性验收要写清测试条件。新能源高压连接器激光焊接件常见的泄漏测试条件是 0.3-0.5bar 保压 30 秒，压降不超过设定阈值；医疗与车用件还要叠加湿度与温度循环后的复测。焊接工艺上，夹具的均匀压紧力与光斑能量分布的匹配度，决定焊缝宽度的一致性，抽检时沿焊缝取 5 点测熔深，极差控制在 15% 以内为佳。
新能源高压连接器激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
