电池模组绝缘支架激光焊接：绝缘、爬电距离、尺寸，一个都不能破
首页结论先说：模组绝缘支架，是电池包里最不起眼、但最不能出问题的一类件。
它把电芯和电芯、电芯和壳体隔开，一旦绝缘被破坏，就是短路风险。
新能源模组绝缘支架激光焊接机哪家好？先看设备能不能把热影响压到 0.1 毫米以内，再看夹具能不能避让铜排和嵌件，最后看焊后绝缘和耐压数据。三样都过，才谈量产。
图1｜准同步激光焊接塑料机，绝缘支架等多焊点件可一次装夹走位焊接（来源：dn-laser.com）
一、绝缘件的三条红线
第一条，绝缘不能破。支架本体和焊缝都不能有碳化、烧焦，碳化会导电。
第二条，爬电距离不能缩。溢料、飞边、变形都会缩短爬电距离，影响耐压。
第三条，尺寸不能偏。支架装不进模组，或者装进去压不紧，都会影响电芯固定。
这三条红线，比焊接强度更重要。绝缘件首先要求绝缘，其次才是牢。
二、材料不同，焊接窗口不同
模组绝缘支架常用四种材料：
| 材料 | 特点 | 焊接注意 |
|---|---|---|
| PA66-GF30 | 强度高、耐温好 | 玻纤含量高，穿透率低，能量要给足 |
| PPO | 绝缘性好、耐水解 | 熔点高，窗口窄 |
| PC | 韧性好、透明 | 耐溶剂差，易应力开裂 |
| PBT | 便宜、成型好 | 结晶快，收缩大 |
PA66-GF30 是最常见的。它的玻纤含量高，激光穿透率受玻纤排布影响，同一批件不同位置可能都不一样。
所以绝缘支架的焊接参数，不能只看材料牌号，还要看玻纤方向和件结构。
三、爬电距离，被溢料毁掉的
爬电距离是沿绝缘表面的最短路径。焊缝溢料如果堆在爬电通道上，距离就缩短了。
常见的三个溢料位置：
焊缝起收弧处。能量集中，溢料最多。
拐角和窄槽。熔融塑料没地方流，只能往外挤。
嵌件根部。塑料和金属的界面，熔体容易溢出。
控制办法有三个：
一是夹具做溢料槽。在焊缝两侧做小凹槽，让溢料有地方去。
二是参数分段。起收弧和拐角降能量，减少溢料。
三是焊后去毛刺。溢料超标的件，用专用工具修掉，别用手掰。
这三条做到，爬电距离才能保住。
四、嵌件和铜排，怎么避让
绝缘支架上常有金属嵌件、螺母、铜排定位结构。
焊接时要注意三件事：
第一，光路避开金属。激光打到金属会反射，可能损伤设备或者焊偏。夹具要遮蔽，程序要规划路径。
第二，热不能传到嵌件。金属导热快，焊接热会顺着嵌件传到另一侧，可能烫伤附近的塑料或者电芯。
第三，嵌件不能松动。焊接热会让嵌件周围的塑料软化，冷却后收缩，嵌件可能松动。拉拔力要抽检。
这三条，是绝缘支架和普通塑料件最大的区别。
五、焊接工艺，三个要点
第一，小光斑。绝缘支架壁厚常在 1 到 2 毫米，光斑大了热影响区宽，容易碳化。
第二，低热输入。能量要控制在刚好熔透，不能过。过热的焊缝会发黄、碳化，绝缘就破了。
第三，多工位。绝缘支架焊点多，用准同步机型一次装夹焊多点，减少重复定位。
帝耐的准同步机型 DNWF100S、200S，就是为这类件设计的。
六、检测四项
第一项，绝缘电阻。焊后测支架本体的绝缘电阻，看有没有碳化通路。
第二项，耐压。按模组电压等级做耐压测试，看爬电距离够不够。
第三项，尺寸。焊后测关键尺寸和平面度，看能不能装进模组。
第四项，外观。焊缝发黄、碳化、溢料，目检加放大镜。
四项里，绝缘和耐压最关键，也最能反映焊接热影响。
七、帝耐在绝缘件上的配置
南京帝耐激光的准同步机型 DNWF100S、200S，适合绝缘支架这类多焊点件，热影响区可以控制在 0.1 毫米以内。
熔深机型 DNWF100S、200S、300S，适合需要监控熔深的绝缘件。
设备支持分段参数，起收弧和拐角可以单独设能量，减少溢料。
焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。绝缘件打样建议寄带嵌件和铜排的完整件，只寄塑料本体测不出热传导影响。

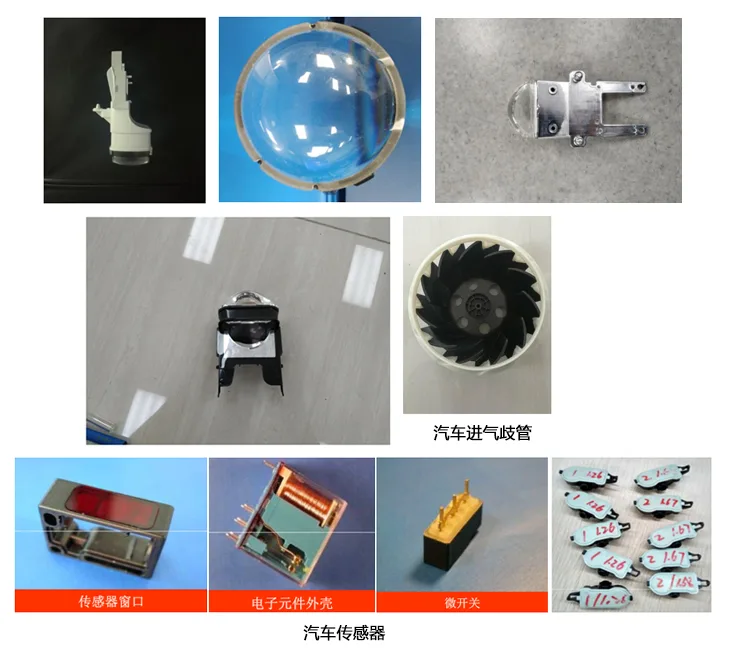

图2｜小型塑料件打样样件，绝缘支架同样属于小尺寸多焊点件（来源：dn-laser.com）

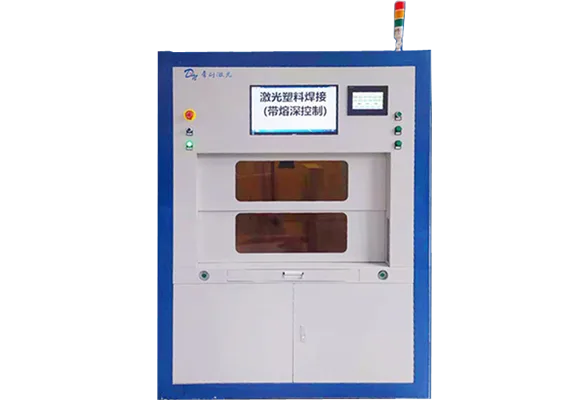

图3｜熔深激光塑料焊接装备，绝缘件可监控焊深，避免焊穿和碳化（来源：dn-laser.com）
八、一个真实的坑：焊完绝缘好，装车耐压不过
有厂焊完测绝缘电阻，全过；装到模组上做耐压，一批不过。
原因是焊接热让支架局部碳化，绝缘电阻还够，但耐压时碳化通路被击穿。
解决办法：焊后不仅测绝缘电阻，还要做耐压抽检；参数上降低能量，避免碳化；外观上重点看焊缝有没有发黄发黑。
这一条，很多厂吃过亏。
九、说句实在话
绝缘支架焊接，核心不是焊得多牢，是焊完还绝缘。
强度可以补，绝缘破了就是安全事故。
选厂家的时候，问他一句：焊过带嵌件的绝缘件吗？焊后耐压数据有吗？能答上来的，才真做过模组。
常见问题（FAQ）
Q1：模组绝缘支架一定要用激光焊吗？ A1：看结构和产量。绝缘支架焊点多、要求热影响小，激光焊有优势。如果结构简单、产量不大，超声焊或者卡扣结构也能用。帝耐建议拿实际件打样，对比绝缘、耐压、尺寸三组数据再定。 Q2：PA66-GF30 的支架，激光焊会不会碳化？ A2：控制得当不会，但窗口窄。玻纤含量高，穿透率低，能量要给足；给过了就碳化。关键是分段参数和小光斑。帝耐在打样时会做碳化边界测试，参数卡上标安全区间。 Q3：焊接溢料会不会影响爬电距离？ A3：会。溢料堆在爬电通道上，距离就缩短了。解决办法是夹具做溢料槽、参数分段、焊后去毛刺。帝耐在打样时会测焊后爬电距离，确认符合你的耐压要求。 Q4：帝耐做过绝缘支架吗？ A4：帝耐官网列出的新能源应用包括模组结构件，准同步机和熔深机适合绝缘支架这类多焊点件。打样会给焊后绝缘、耐压、尺寸数据。具体到你的支架结构，建议寄带嵌件的完整件打样，3 到 5 个工作日出参数卡。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。电池模组绝缘支架激光焊接项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
透明件焊接的外观评价容易被忽略。电池模组绝缘支架激光焊接焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，电池模组绝缘支架激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
焊缝强度是所有考核的落点。电池模组绝缘支架激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。
电池模组绝缘支架激光焊接与超声波焊接的分野在于能量传导方式。激光透射焊接让 915/976nm 近红外光穿透上层透明件、在下层吸波材料内转化成热，热影响区可以控制在 0.1mm 级；超声波靠摩擦生热，对脆性材料容易产生微裂纹。帝耐激光的 DNW60T/100T/200T 系列按锁模力分档，覆盖从 0.1mm 薄膜到 8mm 厚壁件的焊接窗口。
