电池包上盖激光焊接：1.5 毫米壁厚、IP67、V0 阻燃怎么一起过
首页结论先说：电池包上盖是新能源塑料件里最典型的一类。
它面积大、壁厚薄、要过 IP67 气密、材料还要满足 V0 阻燃。四个要求凑在一起，焊接窗口很窄。
新能源电池包上盖激光焊接机哪家好？先看设备能不能控住大面积焊接的变形，再看熔深能不能监控，最后看焊后气密和阻燃数据。三样都稳，才敢上量产线。
图1｜熔深激光塑料焊接装备，电池包上盖可监控熔深，确保密封筋焊透（来源：dn-laser.com）
一、上盖的三个硬指标
第一个，壁厚。上盖本体壁厚常在 1.5 到 3 毫米，密封筋位置更薄。焊穿了，气密直接报废；焊不透，强度不够。
第二个，气密。电池包要过 IP67，1 米水深浸泡 30 分钟不进水。上盖与下箱体的接缝是主密封，焊缝必须连续。
第三个，阻燃。材料多是 V0 级 PP 或 PA6，焊接热过高会让阻燃剂分解，焊缝附近的阻燃等级可能下降。
这三个指标，决定了上盖焊接不能靠一套固定参数走天下。
二、材料不同，参数差很远
电池包上盖常用四种材料：
PP 便宜、耐化学性好，但收缩率大，大面积焊接容易变形。
PA6 强度高、耐温好，但吸水率高，焊前要烘干，不然焊缝有气泡。
PC/ABS 韧性好、阻燃容易做，但耐溶剂性一般。
SMC 复合材料多用于下箱体，不是热塑性塑料，不能激光焊，只能切割。
材料选定后，焊接参数要按牌号确认。同是 PP，不同厂家的牌号，熔点和流动性不一样。
三、密封筋，决定气密成败
上盖和下箱体的接缝，靠密封筋熔化形成密封层。
密封筋的设计有三个关键尺寸：
筋宽，一般 0.8 到 1.5 毫米。太窄，熔池小，气密不稳；太宽，需要更高能量，变形大。
筋高，一般 1 到 2 毫米。太高，熔深不够；太低，熔池填不满。
筋的位置，要避开分型面、浇口、顶针痕。这些位置有飞边或凹陷，贴合不严，焊缝再好也补不上。
焊接时，熔深要达到筋高的 60% 到 80%。熔深不够，内部有空洞；熔深过大，内壁起包。
这就是为什么上盖焊接建议配熔深监控，不能只靠固定功率。
四、阻燃与热影响
V0 材料里加了阻燃剂，焊接热影响区如果太大，阻燃剂分解，局部阻燃等级可能从 V0 降到 V2 甚至更差。
控制办法有三个：
一是热影响区要小。帝耐的设备可以做到 0.1 毫米以内，焊缝两侧的阻燃剂受影响小。
二是焊接速度要快。能量集中、时间短，热扩散少。
三是焊后要做阻燃复测。抽焊缝附近的材料做垂直燃烧测试，确认还是 V0。
这一项很多厂忽略，等到整包做消防测试才发现问题。
五、大面积变形，怎么控
上盖一米多长，焊接热输入不均，焊完就翘。
控制变形有三条路：
第一条，同步焊接。整圈焊缝同时加热，热应力分布均匀，变形最小。帝耐的同步机型 DNWTB500、1000 就是为这类件设计的。
第二条，夹具随形支撑。上盖背面要贴合支撑，不能悬空。夹具用真空吸盘或者随形垫块，把件压平再焊。
第三条，焊后缓冷。焊完不要马上松开夹具，让件在夹紧状态下冷却到室温，减少回弹。
这三条做到，翘曲能控制在 1 到 2 毫米以内。具体数值要按件尺寸和结构确认。
六、检测五项
第一项，气密。按 IP67 做气压或水检，重点看焊缝起收弧处和拐角。
第二项，熔深。抽检切片，看熔深是否达到筋高的 60% 到 80%。
第三项，阻燃。焊缝附近取样做垂直燃烧，确认 V0。
第四项，尺寸。焊后测平面度和关键安装孔位置。
第五项，振动。电池包要过振动测试，焊后抽检做振动，看焊缝有没有开裂。
五项里，气密和阻燃最关键，也最容易出问题。
七、帝耐在上盖件上的配置
南京帝耐激光的同步机型 DNWTB500、1000，适合电池包上盖这类大面积件，整圈同步加热，变形小。
熔深机型 DNWF100S、200S、300S，适合需要监控熔深的上盖，实时看焊深曲线。
轨迹机型 DNWF100G、200G、300G，适合异形上盖和带拐角的结构。
热影响区可以控制在 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。上盖打样建议寄 10 套以上，做气密、熔深、阻燃三组数据。
图2｜电池新能源行业激光焊接切割解决方案总览，上盖属于电池包壳体一类（来源：dn-laser.com）

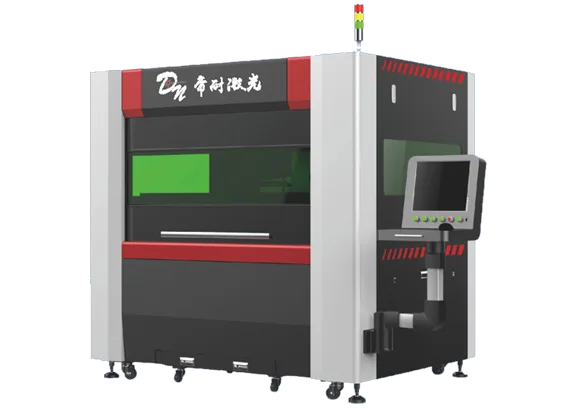

图3｜同步塑料激光焊接机，大面积上盖可整圈同步加热，减少热应力变形（来源：dn-laser.com）
八、一个真实的坑：焊完气密好，装车漏了
上盖焊完检漏通过，装到整包上，做整包气密时漏了。
原因往往不在焊缝，在装配。上盖和箱体之间还有密封胶条、螺栓、接地线，装配时的应力会让焊缝微裂。
解决办法有两个：一是焊后做整包气密，别只检上盖单品；二是装配时控制螺栓扭矩，别让上盖受力不均。
这一条，是很多电池厂踩过的坑。
九、说句实在话
上盖焊接，难点不在焊，在“焊完还能装”。
气密、阻燃、变形、装配，四件事一起考。设备只是其中一环，结构和工艺配合不好，单机数据再漂亮也量不了产。
选厂家的时候，问他一句：焊过一米以上的上盖吗？焊后翘曲多少？做过整包气密吗？能答上来的，才真做过电池包。
产线节拍要把辅助时间算进去。电池包上盖激光焊接焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，电池包上盖激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、上盖的三个硬指标 | 第一个，壁厚。 |
| 二、材料不同，参数差很远 | 电池包上盖常用四种材料： |
| 三、密封筋，决定气密成败 | 上盖和下箱体的接缝，靠密封筋熔化形成密封层。 |
| 四、阻燃与热影响 | V0 材料里加了阻燃剂，焊接热影响区如果太大，阻燃剂分解，局部阻燃等级可能从 V0 降到 V2 甚至更差。 |
| 五、大面积变形，怎么控 | 上盖一米多长，焊接热输入不均，焊完就翘。 |
| 六、检测五项 | 第一项，气密。 |
| 七、帝耐在上盖件上的配置 | 南京帝耐激光的同步机型 DNWTB500、1000，适合电池包上盖这类大面积件，整圈同步加热，变形小。 |
| 八、一个真实的坑：焊完气密好，装车漏 | 上盖焊完检漏通过，装到整包上，做整包气密时漏了。 |
Q1：Q1 电池包上盖一定要用激光焊吗，热板焊行不行？ A1：看材料和结构。PP 上盖用热板焊也能做，但热板焊的热影响区大，大面积件变形更难控。激光焊热影响区小，变形小，适合薄壁大面积件。帝耐两种工艺都见过，建议拿实际件打样对比翘曲和气密数据。 Q2：Q2 1.5 毫米壁厚的上盖，激光焊会不会焊穿？ A2：控制得当不会，但窗口窄。关键是熔深监控和夹具支撑。帝耐的熔深机型能实时看焊深，超过设定值就报警；夹具用随形支撑，避免局部悬空导致热集中。打样时会做烫穿边界测试，参数卡上标安全区间。 Q3：Q3 阻燃 V0 的材料，焊完还能保持 V0 吗？ A3：不一定，要看热影响区大小和焊接参数。热影响区小、焊接时间短，阻燃剂分解少，一般能保持。建议焊后抽焊缝附近材料做垂直燃烧测试，确认等级。帝耐在打样时会配合做这个测试。 Q4：Q4 帝耐做过电池包上盖吗？ A4：帝耐官网列出的新能源应用包括电池包壳体、模组、BMS、连接器，同步机和熔深机适合上盖这类大面积件。打样会给焊后气密、熔深、翘曲数据。具体到你的上盖材料和结构，建议寄 10 套以上打样，3 到 5 个工作日出参数卡。
