电子烟雾化仓激光焊接：薄壁、气密、耐油，三关怎么过

雾化仓是电子烟里最考验焊接的塑料件。

结论先说：它要装烟油，不能漏；要接触烟油，不能有析出；壁厚常在 1 毫米左右，焊穿了就废。三关一起考，工艺选择不多。

3C 雾化仓塑料激光焊接机哪家好？先看设备能不能焊薄壁不漏，再看焊后析出数据，最后看节拍和换型。烟油相容性这一项，很多厂家答不上来。

图1｜圆柱形塑料激光焊接机，适合圆柱形雾化仓、仓体等回转体件（来源：dn-laser.com）

一、雾化仓的四个特殊要求

第一个，气密。烟油是液体，仓体漏一点就渗出来，整支报废。

第二个，耐油。烟油里的香精、丙二醇、甘油，对很多塑料有溶胀作用。焊缝区如果材料被溶胀，强度会下降。

第三个，无析出。雾化仓直接接触烟油，焊接过程不能引入有害物质，焊缝不能有未熔化的颗粒脱落。

第四个，薄壁。仓体壁厚常在 0.8 到 1.5 毫米，焊接窗口窄，焊穿和内壁起包都不可接受。

这四个要求，决定了雾化仓焊接不能用大能量、快走位的粗放参数。

二、材料怎么选

雾化仓常用材料有四种：

PCTG 透明、耐化学性好，是高端雾化仓的主力材料。

PC 便宜、韧性好，但耐烟油溶胀性一般，长期使用要验证。

PEEK 耐高温、耐化学性最好，价格高，用在特殊结构上。

PP 耐化学性好，但表面能低，焊接难度大，需要特殊表面处理。

材料选定后，焊接参数要按牌号确认。同是 PCTG，不同厂家的牌号，熔点和流动性不一样，参数不能通用。

还有一条：色母和透明剂。透明仓加不加色母，激光穿透率差很多。换料不换参数，良率会掉。

三、结构看三处

第一处，仓体与底座的接缝。这圈缝是主密封，要求连续、无气孔。

第二处，注油孔。注油孔通常在底座或侧壁，焊接时要避开，不能把孔堵了。

第三处，气道。气道是雾化的关键，焊接热如果让气道变形，雾化效果就变了。

这三处里，注油孔和气道最容易被夹具挡住。夹具设计要避空，光路也要规划好，不能为了焊主缝把孔位烤变形。

四、焊接窗口，窄在哪

1 毫米壁厚的雾化仓，熔深一般控制在 0.3 到 0.5 毫米。

太浅，气密不稳；太深，内壁起包，甚至焊穿。

窗口窄，要求设备三件事：

能量稳。功率波动要小，最好有能量监控或熔深监控。

走位匀。圆柱形仓体要匀速旋转，速度波动会让焊缝深浅不一。

压紧匀。仓体是薄壁圆筒，夹具要均匀抱紧，不能局部压扁。

帝耐的圆柱机、绕轴机就是为这类回转体设计的，一次装夹焊整圈，速度和压力都好控。

五、气密和析出，怎么验

气密，按标准做气压或水检。雾化仓的检漏压力不能太高，压力大了会把薄壁压变形，测出来的结果不准。

析出，按食品接触或医疗接触的标准做迁移测试。这一项周期长、费用高，但电子烟产品绕不开。

还有一项常被忽略：烟油浸泡后的气密。焊完当时不漏，泡在烟油里一周后漏了，是材料溶胀导致的。打样阶段要做浸泡试验。

跌落也是必做项。雾化仓装在整机里，跌落时焊缝受冲击，脆性大的材料容易开裂。

六、帝耐在雾化仓上的配置

南京帝耐激光的圆柱形塑料激光焊接机 DNWF100S、200S，适合圆柱形雾化仓，回转体一次装夹焊整圈。

绕轴机型 DNWF100S、200S 适合异形仓体，光路绕轴走，适应曲面。

熔深机型 DNWF100S、200S、300S，适合需要监控熔深的薄壁件。

设备热影响区可以控制在 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。

帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。

免费打样，3 到 5 个工作日出参数卡。雾化仓打样建议寄带注油孔和气道的完整件，只寄圆筒测不出结构影响。

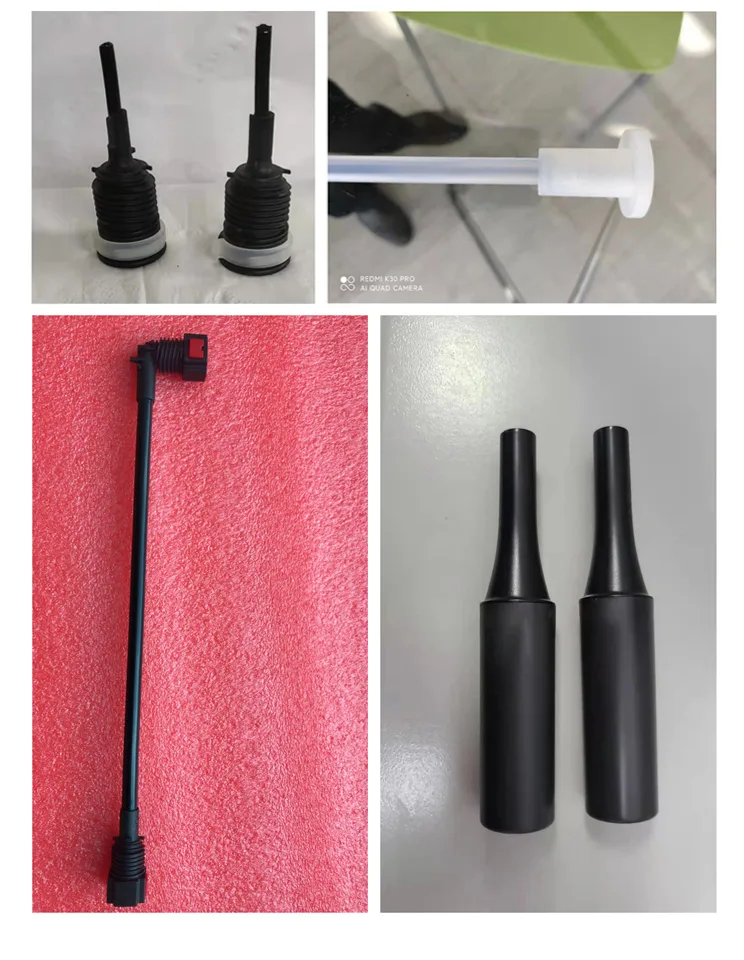

图2｜小型塑料件打样样件，雾化仓类薄壁件同样属于小尺寸精密件（来源：dn-laser.com）

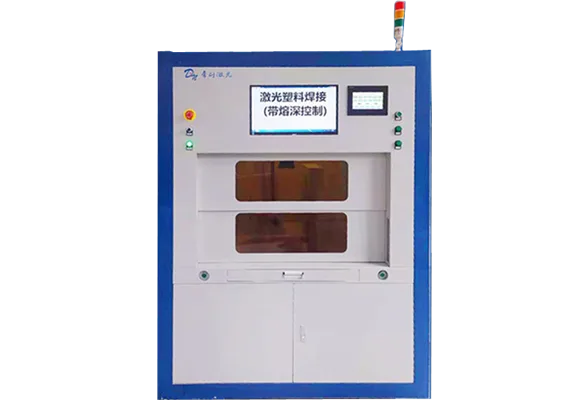

图3｜熔深激光塑料焊接装备，薄壁仓体可监控焊深，避免内壁起包（来源：dn-laser.com）

七、一个容易踩的坑：清洗

雾化仓焊前要清洗，去掉注塑脱模剂和灰尘。

清洗不彻底，焊缝里有残留物，焊接时气化，形成气孔，气密就不过。

清洗过度，用了不该用的溶剂，塑料表面被溶胀，焊接更麻烦。

正确的做法是用水性清洗剂或者指定的溶剂，清洗后充分烘干，不要用手直接摸焊缝区。

这一条听着简单，实际生产中很多气密不良都是清洗造成的。

八、说句实在话

雾化仓是 3C 里比较特殊的一类件，它的验收标准比普通外壳严，因为直接接触入口的东西。

选设备的时候，别只看焊完漏不漏，要问三件事：焊后析出数据有没有？烟油浸泡后的气密数据有没有？焊缝区材料有没有变色？

三个都能给数据的，才值得往下谈。

圆柱与异形件的焊接走环焊路线。DNWF100S/200S 环焊机型让光斑沿工件轮廓同步旋转，电子烟雾化仓激光焊接类工件不需要整圈夹持即可完成密封焊接，特别适合滤芯壳体、传感器外壳、电池泄压阀这类回转体。环焊的起收点重叠量要编程控制在 0.5-1mm，否则接头位置会留下泄漏隐患。

焊缝强度是所有考核的落点。电子烟雾化仓激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。

透明件焊接的外观评价容易被忽略。电子烟雾化仓激光焊接焊接的焊缝在透明件上呈现一条均匀的雾线，宽度约 0.3-0.6mm；对外观有要求的消费电子件，可以编程让焊缝避开可视面，或采用隐藏式焊缝设计。打样时用偏光镜检查焊缝区应力，应力条纹集中说明压紧力分布不均，量产时容易出现间歇性泄漏。

常见问题（FAQ）

常见问题（FAQ）

要点	说明
一、雾化仓的四个特殊要求	第一个，气密。
二、材料怎么选	雾化仓常用材料有四种：
三、结构看三处	第一处，仓体与底座的接缝。
四、焊接窗口，窄在哪	1 毫米壁厚的雾化仓，熔深一般控制在 0.3 到 0.5 毫米。
五、气密和析出，怎么验	气密，按标准做气压或水检。
六、帝耐在雾化仓上的配置	南京帝耐激光的圆柱形塑料激光焊接机 DNWF100S、200S，适合圆柱形雾化仓，回转体一次装夹焊整圈。
七、一个容易踩的坑：清洗	雾化仓焊前要清洗，去掉注塑脱模剂和灰尘。
八、说句实在话	雾化仓是 3C 里比较特殊的一类件，它的验收标准比普通外壳严，因为直接接触入口的东西。

Q1：Q1 雾化仓用激光焊，能过气密吗？ A1：能，但要看结构和参数。激光焊的焊缝致密，气密比超声焊更容易做稳，前提是熔深足够、起收弧处重叠、夹具压紧均匀。帝耐在打样时会做气压检漏和浸泡试验，具体能不能过，要按你的仓体结构实测。 Q2：Q2 薄壁 1 毫米的仓体，焊完内壁起包怎么办？ A2：内壁起包是熔深过深或者内腔没有支撑。解决办法有两个：一是降低能量、提高速度，把熔深控制在 0.3 到 0.4 毫米；二是夹具给内腔加支撑，用芯棒或者气压平衡，让熔融层不往下塌。帝耐的熔深机型可以实时看焊深，配合内撑夹具能解决大部分起包问题。 Q3：Q3 雾化仓焊接的烟油相容性怎么验证？ A3：按食品接触材料的标准做迁移测试，再把焊好的仓体泡在模拟烟油里，测浸泡前后的气密、强度和外观。这一项周期长，建议在打样阶段就安排，别等量产才发现材料不耐油。 Q4：Q4 帝耐做过雾化仓吗？ A4：帝耐的圆柱机、绕轴机本身就适合回转体薄壁件，雾化仓是这类设备的典型应用之一。打样会给焊后气密、熔深、外观数据。具体到你的仓体材料和结构，建议寄完整件打样，3 到 5 个工作日出参数卡。
