电动工具外壳激光焊接：PA6-GF30、1 米跌落、双色包胶怎么过

电动工具的外壳，是最难做的塑料件之一。

结论先说：材料是 PA6-GF30，玻纤含量高，强度高但难焊。结构是两半壳，曲面复杂，里面还有嵌件。测试要过 1 米跌落，外观还要看不出焊缝。

以前用螺丝锁、卡扣扣，现在越来越多改成焊接，省工序、省成本、外观干净。

电动工具外壳激光焊接机哪家好？先看能不能焊透 PA6-GF30，再看夹具能不能控住曲面，最后看跌落测试数据。

图1｜准同步激光焊接塑料机，工具外壳等多焊点曲面件可一次装夹走位焊接（来源：dn-laser.com）

一、材料：玻纤是双刃剑

电动工具外壳常用三种材料：

PA6-GF30，30% 玻纤增强，强度高、刚性足，是主力。

PA66-GF30，耐温更高，用于大功率工具。

TPE 包胶，握把处的软胶，和硬胶二次注塑。

玻纤的好处是强度，坏处是焊接。

玻纤含量高，激光穿透率低，能量要给足；玻纤分布不均，同一件不同位置穿透率不一样，参数不能一刀切。

这就是为什么工具外壳的焊接，比普通 PP 件难。

二、结构：三处最难焊

第一处，两半壳的合缝。合缝沿工具轮廓走一圈，是曲面，不是平面。夹具要随形，光路要跟着曲面走。

第二处，电池包接口。接口处有金属端子、卡扣，焊接要避让，不能让溢料进到端子腔。

第三处，开关位。开关位有活动件，焊接热不能让开关位变形，不然开关卡滞。

这三处，是工具外壳焊接的重点。

三、焊接难点：曲面、嵌件、包胶

曲面。合缝是三维曲线，轨迹机要能走三维路径，夹具要随形支撑。

嵌件。壳体里有螺母、轴套、端子，焊接热会顺着嵌件传导，可能烫伤附近塑料。夹具要遮蔽，程序要避让。

包胶。握把的 TPE 包胶，耐温比 PA6 低。焊接时热传导到包胶，可能软化变形。要控制热输入，或者先焊后包胶。

这三个难点，决定工具外壳不能用普通平面对焊的思路。

四、跌落，硬门槛

电动工具要过 1 米跌落，跌落后外壳不能开裂、不能散开、功能正常。

跌落对外壳的要求：

第一，焊缝强度够。熔深要达到壁厚的 60% 到 80%。

第二，焊缝韧性够。PA6-GF30 本身韧性一般，焊缝不能有气孔、未熔合。

第三，应力小。焊接热影响区大，内应力大，跌落后容易从焊缝开裂。

所以工具外壳的焊接，要控熔深、控气孔、控热影响区。

五、外观与双色

电动工具是外观件，焊缝要看不见。

三个做法：

第一，焊缝藏在分型线或者装饰槽里。

第二，能量低，避免发黄、流痕。

第三，双色件先焊硬胶，再包软胶，包胶盖住焊缝。

双色件的顺序不能反：先包胶后焊，焊接热会烤坏软胶。

六、检测四项

第一项，跌落。按 1 米跌落，跌 3 次，看外壳和功能。

第二项，焊缝强度。抽检做拉拔或者剪切，看强度。

第三项，外观。焊缝发黄、流痕、溢料，目检。

第四项，装配。焊后装电池包、开关，看能不能装、卡不卡。

四项里，跌落最关键。

七、帝耐在工具外壳上的配置

南京帝耐激光的准同步机型 DNWF100S、200S，适合工具外壳这类多焊点件，一次装夹焊多点。

轨迹机型 DNWF100G、200G、300G，适合曲面合缝，三维走位。

熔深机型 DNWF100S、200S，适合需要控熔深的件。

热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。

帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。

免费打样，3 到 5 个工作日出参数卡。工具外壳打样建议寄带嵌件和包胶的完整件，只寄裸壳测不出热传导影响。

图2｜小型塑料件打样样件，工具外壳同样属于小尺寸多焊点件（来源：dn-laser.com）

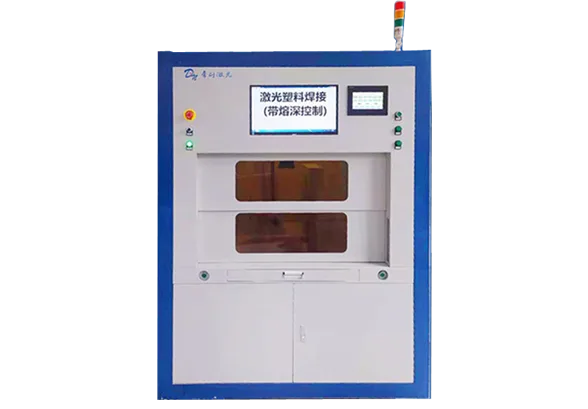

图3｜熔深激光塑料焊接装备，玻纤材料可监控焊深，避免微气孔（来源：dn-laser.com）

八、一个真实的教训：焊完好看，跌落开裂

有家做电动工具的厂，外壳焊完外观很好，跌落测试一批开裂。

查原因，熔深够，但焊缝有微气孔。PA6-GF30 吸水，焊前没烘干，水分在熔池里汽化。

后来加了烘干工序，100 度烘 4 小时，跌落全部通过。

这个教训：PA 类材料，烘干是前提，不是可选项。

九、说句实在话

工具外壳焊接，难在三个字：透、牢、净。

透，是 PA6-GF30 要焊透；牢，是跌落后不开裂；净，是外观看不出焊缝。

三样都做到，才叫会焊工具外壳。

选厂家的时候，问他一句：焊过 PA6-GF30 吗？跌落数据有吗？能答上来的，才真做过工具。

来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。电动工具外壳激光焊接项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。

产线节拍要把辅助时间算进去。电动工具外壳激光焊接焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。

焊缝强度是所有考核的落点。电动工具外壳激光焊接工艺的焊缝强度可以达到母材的 95% 以上，前提是两层材料的熔体流动速率匹配、透射层厚度不超过 3mm 且不含高比例玻纤。玻纤增强件建议把玻纤含量控制在 30% 以下，或在下层改用高吸波母粒补偿，打样阶段做 5 组拉伸对比就能验证。

常见问题（FAQ）

常见问题（FAQ）

要点	说明
一、材料：玻纤是双刃剑	电动工具外壳常用三种材料：
二、结构：三处最难焊	第一处，两半壳的合缝。
三、焊接难点：曲面、嵌件、包胶	曲面。
四、跌落，硬门槛	电动工具要过 1 米跌落，跌落后外壳不能开裂、不能散开、功能正常。
五、外观与双色	电动工具是外观件，焊缝要看不见。
六、检测四项	第一项，跌落。
七、帝耐在工具外壳上的配置	南京帝耐激光的准同步机型 DNWF100S、200S，适合工具外壳这类多焊点件，一次装夹焊多点。
八、一个真实的教训：焊完好看，跌落开	有家做电动工具的厂，外壳焊完外观很好，跌落测试一批开裂。

签约前要锁定的四件事

落地电动工具外壳激光焊接，建议把节奏拆成三步看。

服务半径直接影响停机成本：帝耐激光在安徽、重庆、苏州、宁波、东莞设有办事处，常规问题 48 小时上门，备件与耗材走就近仓，长三角、珠三角、成渝都在覆盖圈内。

案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。

打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。

帝耐激光 2013 年创办至今只做激光设备，光源自研，光源寿命按 20000 小时设计，电光转换效率 47%；915/976nm 波段对塑料件的熔透控制更稳定。

Q1：Q1 PA6-GF30 材料，激光焊能焊透吗？ A1：能，但能量要给足。玻纤含量高，穿透率低，同一种材料不同位置也不一样。要用熔深监控，按实际熔深调参数。帝耐在打样时会做穿透率测试，参数卡按件标。 Q2：Q2 工具外壳的跌落测试，一般怎么做？ A2：按客户标准，常见 1 米跌落，跌 3 次，不同角度。跌后看外壳开裂、零件松动、功能是否正常。具体标准看客户，有的要求 1.5 米或者带包装跌落。 Q3：Q3 双色件，先焊还是先包胶？ A3：先焊硬胶，再包软胶。反过来的话，焊接热会烤坏 TPE 软胶。如果结构必须后焊，要控制热输入，加隔热或者散热。 Q4：Q4 帝耐做过电动工具外壳吗？ A4：帝耐的准同步机和轨迹机适合工具外壳这类多焊点曲面件。打样会给焊后熔深、强度、外观数据。具体到你的外壳结构，建议寄带嵌件的完整件打样，3 到 5 个工作日出参数卡。

Q5：打样要准备什么，多久有结果？ A5：准备 5 到 10 套真实工件（含最难的角位与最薄壁位），寄样后 3 到 5 个工作日出参数卡，含焊缝强度、气密实测与外观等级，可直接用作验收依据。
