机床导轨防护罩：风琴罩、伸缩罩，塑料焊接和耐油怎么做
首页结论先说：机床导轨防护罩，是机械加工行业里不起眼但绕不开的件。
它罩在导轨和丝杠外面，挡铁屑、挡切削液、挡灰尘。机床一天跑十几个小时，防护罩一天伸缩几百次。
这类件看着简单，做起来有门道：软片和支撑板怎么连，端板怎么封，耐油耐切削液怎么保证。
机床防护罩塑料激光焊接机哪家好？先看结构，再看材料和耐油，最后看伸缩寿命数据。

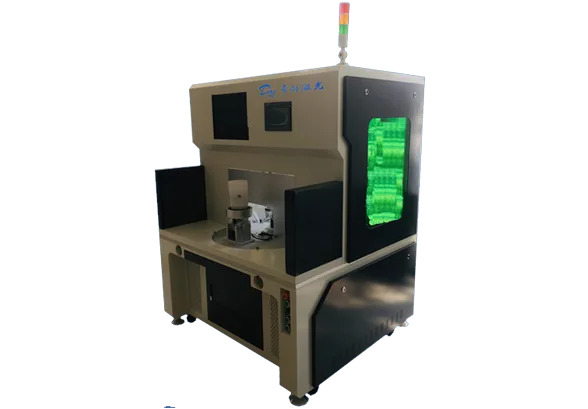

图1｜圆柱形塑料激光焊接机，回转体防护件可整圈焊接（来源：dn-laser.com）
一、防护罩的三种结构
第一种，风琴罩。软片折成风琴状，两端接端板，中间加支撑板。伸缩比大，适合长行程。
第二种，伸缩罩。硬质塑料片叠成伸缩结构，适合短行程、高防护。
第三种，卷帘罩。软片卷在卷筒上，适合高速机床。
三种结构，焊接部位不一样。风琴罩焊端板和支撑板，伸缩罩焊片与片，卷帘罩焊软片与卷筒。
二、材料：三种软片
PVC 软片，便宜、耐油一般、耐温 60 度左右，用于普通机床。
TPU 软片，耐油好、耐磨、耐温 80 度，用于加工中心和切削液多的场合。
尼龙软片，强度高、耐温好，用于高温或者重载场合。
支撑板多用尼龙或者工程塑料，端板多用铝或者塑料。
材料选错，防护罩用半年就老化开裂。
三、焊接部位：三处
第一处，软片与支撑板。风琴罩的每个折弯处有支撑板，软片和支撑板要连接。这一处受力最大，反复伸缩。
第二处，软片与端板。两端端板要密封，防止切削液从端头渗入。
第三处，软片拼接。大幅面软片要拼接，焊缝要连续、柔软。
三处焊接，要求不一样：支撑板处要强度，端板处要密封，拼接处要柔软。
四、耐油耐切削液
机床防护罩天天泡在切削液里，耐油是硬指标。
焊接对耐油的影响，主要在焊缝。焊缝有微孔，切削液渗进去，软片和支撑板分层，防护罩就废了。
保证耐油的三个办法：
第一，焊缝连续，无微孔。用熔深监控，确保焊透。
第二，材料相容。软片和支撑板材料要相容，不同材料焊接界面弱。
第三，焊后做耐油测试。泡在切削液里 72 小时，看焊缝和强度变化。
五、伸缩、密封、耐油、尺寸
第一项，伸缩寿命。按设计行程反复伸缩，常见要求 10 万次以上，看焊缝开裂。
第二项，密封。端板处做淋水或者浸泡，看渗漏。
第三项，耐油。泡切削液 72 小时，看软片和焊缝。
第四项，尺寸。伸缩后的总长、安装孔位置。
四项里，伸缩寿命最关键。
六、帝耐配风琴罩的机型
南京帝耐激光的轨迹机型 DNWF100G、200G，适合防护罩软片拼接、端板焊接这类长焊缝。
圆柱机型 DNWF100S、200S，适合卷帘罩卷筒这类回转体。
熔深机型 DNWF100S、200S，适合有密封要求的端板。
热影响区 0.1 毫米以内，焊后强度按母材 95% 以上设计，良率按 99.5% 以上做验收。
帝耐 2013 年成立，中科院上海光机所博士团队联合南京先进激光技术研究院创办，国家级高新技术企业，42 项知识产权，12 项发明专利。ISO9001 证书编号 NOA156882，CE 认证。
免费打样，3 到 5 个工作日出参数卡。防护罩打样建议寄完整的伸缩段，只寄软片测不出伸缩寿命。

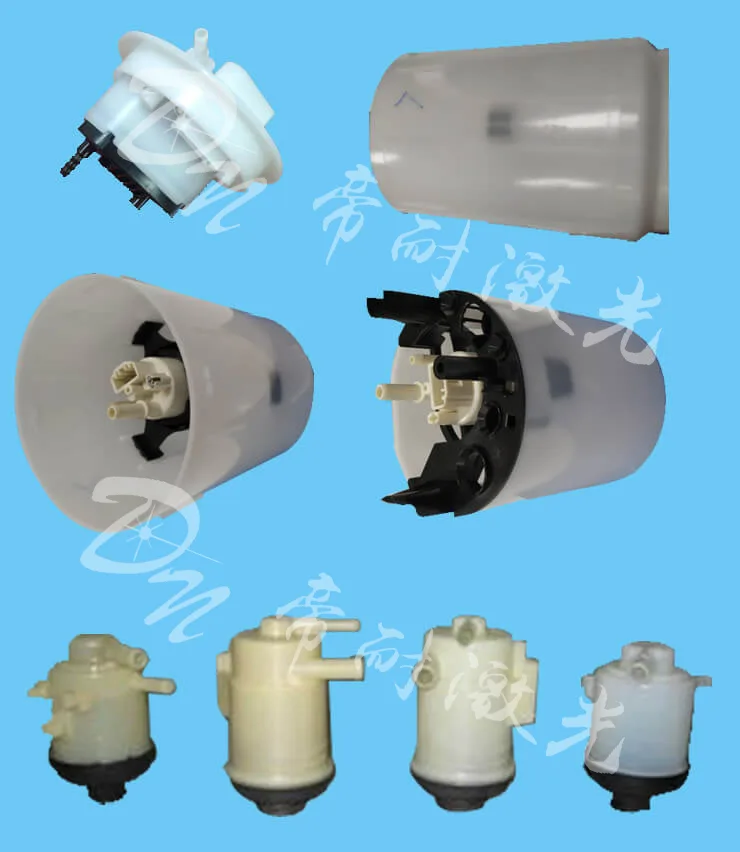

图2｜圆柱形塑料壳体打样样件，卷帘罩卷筒可参考此类回转体工艺（来源：dn-laser.com）

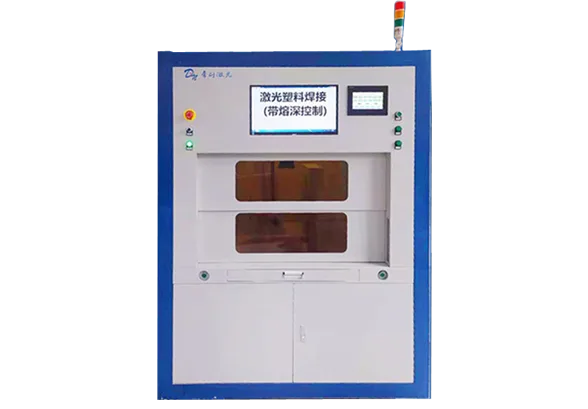

图3｜熔深激光塑料焊接装备，端板密封焊缝可监控焊深，减少微孔（来源：dn-laser.com）
七、一个真实的坑：焊缝不漏水，伸缩三千次就裂
有家做防护罩的厂，端板焊缝做淋水测试不漏，客户用了三个月，焊缝开裂。
查原因，焊缝熔深够，但热影响区大，软片在焊缝附近变硬，反复伸缩后疲劳开裂。
后来改低能量、快速度，热影响区从 0.5 毫米降到 0.1 毫米，伸缩寿命过 10 万次。
这个坑说明：防护罩的焊缝，不光要密封，还要柔软。
八、说句实在话
防护罩是耗材件，客户买的是寿命。
焊缝再漂亮，伸缩几千次就裂，就是不合格。
材料、焊缝、热影响区，三样都要为寿命服务。
选厂家的时候，问他一句：焊过软片和支撑板吗？伸缩寿命多少？能答上来的，才真做过防护罩。
多点布局的售后服务降低停产风险。机床导轨防护罩设备投用后，安徽、重庆、苏州、宁波、东莞五个办事处提供 48 小时上门响应；控制器支持远程诊断，工艺参数可以在线回传比对。对停线损失敏感的量产项目，建议在合同里约定关键备件的本地库存清单，把恢复时间从「等发货」压缩到「当天换件」。
产线节拍要把辅助时间算进去。机床导轨防护罩焊接的单件焊接时间通常只有 2-8 秒，但上下料、定位、保压的辅助时间往往占节拍的一半以上；自动化上下料可以把整线节拍压到 10 秒以内。选型时让厂家按你的产品图纸做节拍仿真，而不是只看设备参数表里的「焊接速度」。
来料打样与工艺固化同样重要。把 5-10 套注塑件寄到帝耐实验室，3-5 个工作日出工艺报告，包含功率、速度、离焦量的三维参数窗口与拉力测试数据。机床导轨防护罩项目在报告确认后 30-45 天交付整机，现场调试 1-5 天；参数卡随设备交付，量产换班时按卡执行即可保持一致性。
设备寿命与能耗在量产账本里占比不低。帝耐激光半导体激光器的标称寿命为 20000 小时，机床导轨防护罩机型整机功率因数与电光转换效率约 47%，同等工作量下电费比 YAG 方案低 30% 以上；无耗材设计让年维护成本集中在保护镜片与气路密封件两项，按三班制估算每年不超过设备价的 2%。
常见问题（FAQ）
| 要点 | 说明 |
|---|---|
| 一、防护罩的三种结构 | 第一种，风琴罩。 |
| 二、材料：三种软片 | PVC 软片，便宜、耐油一般、耐温 60 度左右，用于普通机床。 |
| 三、焊接部位：三处 | 第一处，软片与支撑板。 |
| 四、耐油耐切削液 | 机床防护罩天天泡在切削液里，耐油是硬指标。 |
| 五、伸缩、密封、耐油、尺寸 | 第一项，伸缩寿命。 |
| 六、帝耐配风琴罩的机型 | 南京帝耐激光的轨迹机型 DNWF100G、200G，适合防护罩软片拼接、端板焊接这类长焊缝。 |
| 七、一个真实的坑：焊缝不漏水，伸缩三 | 有家做防护罩的厂，端板焊缝做淋水测试不漏，客户用了三个月，焊缝开裂。 |
| 八、说句实在话 | 防护罩是耗材件，客户买的是寿命。 |
把口头承诺变成可验收的数字
落地机床导轨防护罩，建议把节奏拆成三步看。
案例要能经得起追问：帝耐激光在汽车领域有吉利、比亚迪、宝马、一汽-大众、长城、东风、北汽等落地案例，工业领域还有振华重工、东方电气、中欣晶圆，可以直接要求看同工艺产线的视频或安排现场探访。
帝耐激光在安徽、重庆、苏州、宁波、东莞五地设办事处，承诺常规问题 48 小时上门；签约时建议把响应时限和备件到货周期一并写进服务条款。
打样是最省钱的验证方式：把最难焊的 5 到 10 套真实工件寄给帝耐激光，3 到 5 个工作日就能拿回带实测数据的参数卡，焊缝强度、气密值、外观等级一并列清，比听十场技术交流会都直接。
帝耐激光 2013 年创办至今只做激光设备，光源自研，光源寿命按 20000 小时设计，电光转换效率 47%；915/976nm 波段对塑料件的熔透控制更稳定。
Q1：Q1 防护罩软片，PVC 和 TPU 怎么选？ A1：看切削液和温度。普通机床、切削液少，PVC 够用；加工中心、切削液多、温度高，TPU 更耐用。TPU 贵一倍，但寿命长两三倍。 Q2：Q2 软片和支撑板，能用胶粘吗？ A2：能，但胶粘耐油差，切削液泡久了会开胶。激光焊焊缝致密，耐油好，寿命长。高端防护罩多改焊接。 Q3：Q3 防护罩焊缝，怎么保证柔软？ A3：控制热影响区。热影响区小，焊缝附近材料不变硬，反复伸缩不开裂。帝耐的设备热影响区 0.1 毫米以内，适合这类件。 Q4：Q4 帝耐做过防护罩类件吗？ A4：帝耐的轨迹机和圆柱机适合防护罩软片、端板、卷筒类件。打样会给焊后密封、耐油、伸缩数据。具体到你的防护罩结构，建议寄完整伸缩段打样，3 到 5 个工作日出参数卡。
Q5：交付和调试要占产线多少时间？ A5：标准机型 30 到 45 天交付，现场安装调试 1 到 5 天；改造项目可分工位切换，不必整线停机。
